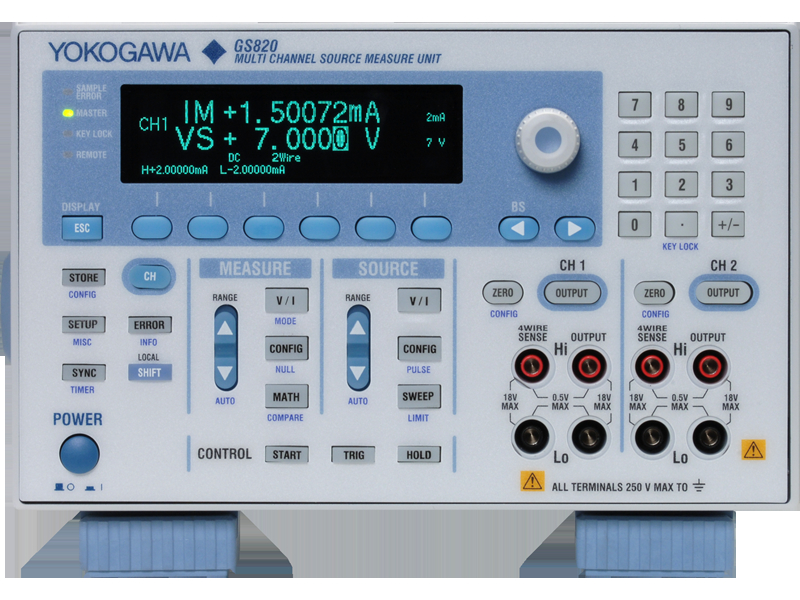

横河 GS820 マルチチャンネルソースメジャーユニット 中古品

YOKOGAWA GS820 マルチチャネルソースメジャーユニット

説明 電圧源と電流測定（VS & IM） 電流源と電圧測定（IS & VM）

7 Vおよび3.2 Aまたは18 Vおよび1.2 Aまでの範囲で、ソース動作（電流源）とシンク動作（電流シンク）からなる4象限動作が可能です。出力と測定の分解能は5.5桁です。その他の機能には以下が含まれます。

• 絶縁2チャネルソースおよび測定機能
• ソースおよび測定範囲：

18Vモデル：7 Vおよび3.2 Aまたは18 Vおよび1.2 A
50Vモデル：20 Vおよび1.2 Aまたは50 Vおよび0.6 A

• 極小電流範囲200 nAで1 pAの分解能
• 100 μs間隔で最大100,000ポイントからなる任意波形を生成
• マスタースレーブ同期リンクによるチャネル拡張
• 高速テスト速度
• 16ビットデジタルI/O（モデル765602/12）

±50 V（出力電流が±0.6 A以下のとき）±20 V（出力電流が±1.2 A以下のとき）ソース動作（電流源）とシンク動作（電流シンク）からなる4象限動作が可能です。出力と測定の分解能は5.5桁です。お客様の用途に合わせて2つのモデルをご用意しています。

18 Vモデル（765601/02）

電圧範囲

• 200 mV、2 V、7 V、および18 V

最大出力電流：

• 最大出力電圧：

電流範囲：

• の

±50 V（出力電流が±0.6 A以下のとき）±20 V（出力電流が±1.2 A以下のとき）±18 V（出力電流が±1.2 A以下のとき）±7 V（出力電流が±3.2 A以下のとき）

• GS820には、定電圧源VS、定電流源IS、電圧計VM、電流計IMで構成される2つのアナログチャネルが搭載されています。

±50 V（出力電流が±0.6 A以下のとき）±20 V（出力電流が±1.2 A以下のとき）200 mV、2 V、20 V、および50 V

最大出力電流：

• ±1.2 A（出力電圧が±20 V以下のとき）±0.6 A（出力電圧が±50 V以下のとき）

電流範囲：±50 V（出力電流が±0.6 A以下のとき）±20 V（出力電流が±1.2 A以下のとき）

• 最大出力電圧：

±50 V（出力電流が±0.6 A以下のとき）±20 V（出力電流が±1.2 A以下のとき）構造と機能

• の

YOKOGAWA GS820

• GS820には、定電圧源VS、定電流源IS、電圧計VM、電流計IMで構成される2つのアナログチャネルが搭載されています。

2つのソースメジャーチャネルは絶縁されています。

ソースおよび測定機能 電圧源と電流測定（VS & IM）電流源と電圧測定（IS & VM）

電圧源（VS）
電流源（IS）

電圧計（VM）

• 電流計（IM）
• 抵抗計（IS&VM）
• これらの機能は、各チャネルで選択して、任意の機能の組み合わせを形成できます。
• ローカルセンスとリモートセンスを切り替えることで、2線式システムまたは4線式システムの電圧を検出できます。
• *1：被試験デバイス
• *2：DUT電圧測定用
• ソースと測定機能の組み合わせ

2つのチャネルのソースと測定機能の組み合わせにより、さまざまなDUTのテストが可能です。
ソースと測定のタイミング

基本ソース測定タイミング
GS820は、内部タイマーまたは外部入力信号などのトリガー入力を使用して生成と測定を実行します。トリガー信号を受信すると、GS820はソース遅延時間が経過した後に信号の生成を開始し、測定遅延時間が経過し、所定の積分時間が経過した後に測定を実行します。測定積分時間は0.001 PLCから25 PLCの範囲で設定できます。*² さらに、GS820は、測定後に内部ゼロリファレンスを測定し、リアルタイムでオフセット補正を実行する自動ゼロ測定機能を提供します。自動ゼロ測定の積分時間は、測定積分時間設定と同じです。

さまざまなトリガーソースを使用したタイミング設定

GS820では、生成トリガーソースと測定トリガーソースを個別に設定できます。生成トリガーソースには、2種類の一定周期タイマーと外部信号入力があります。これらのソースに加えて、ソース変更点とスイープエンドポイントを測定トリガーソースに使用できます。ソーストリガーと測定トリガーは個別に、また各チャネルごとに個別に設定できるため、さまざまな接続条件とタイミングの組み合わせでソースと測定に対応できます。外部信号またはプログラムイベントを使用してアクティブ化できる補助トリガーもあります。ソース遅延、測定遅延、および積分時間は、各チャネルで個別に設定できます。

ソースと測定の非同期動作

GS820で利用可能なさまざまなトリガーソースにより、ソースと測定を非同期に実行できます。下の図は、ソースサイクルで複数の測定を実現するために、ソースと測定に別々のタイマーを使用する例を示しています。

スイープ機能1：プリセットスイープ

GS820の電圧/電流生成ブロックは、DC生成モードまたはパルス生成モードで動作します。各生成モードには、連続出力、リニアスイープ、ログスイープなどのプリセット動作モードがあり、ユーザーは簡単なパラメータを設定することでスイープ操作を実行できます。出力レベルは、各スイープモードで100 µs間隔*¹で変更できます。

*1：最小プログラムサイクル

100 µs：測定機能がOFFの場合

500 µs：測定機能がON、2チャネル使用、自動ゼロがOFFの場合

スイープ機能2：最大100,000ポイントの任意波形生成と制御パラメータの同時スイーピング

*1：最小プログラムサイクル

テストシーケンス編集（自動テスト装置への応用）

GS820では、生産ラインでの自動テストに適したテストシーケンスの編集が可能です。ユーザーは、ソース値、測定値、比較用上限、比較用下限、比較結果、制御ビット出力など、自動テストに不可欠なプログラムファイルパラメータを記述できます。プログラムファイルはCSV形式であるため、一般的なスプレッドシートアプリケーションを使用してプログラムを編集および表示できます。
測定結果ファイルの例

スイーププログラムに含めることができる制御パラメータ
