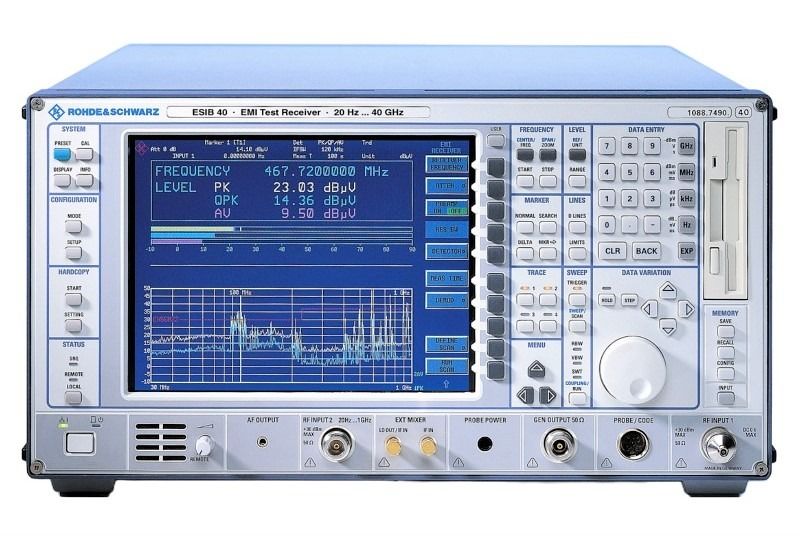

ローデ・シュワルツ ESIB40 EMIテストレシーバ、20Hz - 40GHz

の説明 ローデ・シュワルツ ESIB40 EMIテストレシーバ

EMIテストレシーバ R&S ESIB EMI測定、最大40 GHz、規格準拠 R&S ESIBファミリーのEMIテストレシーバは、スペクトラムアナライザの柔軟性と速度と、規格に準拠したEMI測定に必要な広いダイナミックレンジを兼ね備えています。R&S ESIBファミリーには、異なる上限周波数制限を持つ3つのモデルがあります。ESIB7（20 Hz～7 GHz）、ESIB26（20 Hz～26.5 GHz）、ESIB40（20 Hz～40 GHz）です。ESIB26およびESIB40の上限周波数制限は、外部ミキサー（オプションFSE-B21）を使用することで最大110 GHzまで拡張できます。3つのモデルすべてが高感度、優れた大信号耐性、低い測定不確かさ、高い測定速度を特徴としています。R&S ESIBは、CISPR、EN、VDE、ANSI、FCC、BS、ETS、VCCI、MIL-STD、VG、DEF-STAN、DO160、GAM EG13など、すべての産業および軍事EMI規格に準拠した測定を実行します。EMIテストレシーバR&S ESIBファミリーは、レシーバのダイナミックレンジに厳しい要件を課す基本規格、つまりCISPR16-1またはVDE0876に準拠していることは言うまでもありません。EMIテストレシーバR&S ESIBは、20 Hz～7/26.5/40 GHzおよび20 Hz～1 GHzの周波数範囲、レシーバ（固定）およびアナライザモード（選択可能）でのプリセレクション、3つの固定同調フィルタと6または7つのトラッキングフィルタ（モデル26および40）、プリセレクタスイッチ選択可能な20 dBゲインのプリアンプ、200 Hz、9 kHz、120 kHzからCISPR 16-1までの分解能帯域幅、並列検出器、ピーク（PK）、平均（AV）、準ピーク（QP）、RMS（最大4）、自動スキャン、それぞれ最大80000個の測定値を格納できる4つのストレージトレース（1つのトレースで250000個の値）、Windows NT4.0での統合コントローラ機能を備えています。

ローデ・シュワルツESIB40は、優れた性能を提供します。

• 周波数範囲20 Hz～40 GHz

• 非常に高い感度（NF typ. 10 dB）

• 優れた大信号耐性（1 dBコンプ：+10 dBm）

• 低い測定不確かさ（< 1 GHzまで1 dB)

• 高い測定速度と結果処理（最小測定時間100 µs）

• 低い固有ノイズ（<–3 dBµV)

各R&S ESIBは、製品開発のさまざまな段階と、最終的なEMC認証テストのための機能とテストルーチンを提供します。R&S ESIBの主なユーザーは次のとおりです。

• EMCテストハウスおよびサービスプロバイダー
• 政府機関
• 安全規格当局
• 軍事
• 大規模な産業開発およびEMCラボ（例：自動車）

R&S ESIB40 EMIレシーバの機能には以下が含まれます。

• テストレシーバモードでの高速スキャンとスペクトラムアナライザモードでのスイーピング

• CISPR 16-1-1に準拠

• 2つのRF入力 追加のパルス保護付き入力2（20 Hz～1 GHz）

• 統合20 dBプリアンプ（選択可能）1 kHz～7 GHz（標準）; >7 GHz（オプションR&S ESIB-B2）

• レシーバモード（固定）およびアナライザモード（選択可能）でのプリセレクション

• アナライザモードでのMIL規格およびCISPR 16仕様に適合する分解能帯域幅、-3 dB RBWおよび-6 dB RBWを選択可能

• 並列検出器ピーク、平均、準ピーク、CISPR平均およびRMS（最大4つ同時）

• 自動過負荷検出と自動レンジング

• ユーザー定義のトランスデューサ係数/セットおよびリミットラインのエディタ（統合トランスデューサ係数/リミットラインライブラリを含む）

• 自動またはインタラクティブなプレビューおよび最終測定用の内部テストルーチン

• プレスキャン、データ削減（ピークリスト）および最終測定の評価機能

• 詳細な信号分析のためのスプリットスクリーン表示（混合アナライザ/レシーバモード）

• 便利なスキャンテーブルエディタ 個別のパラメータ設定で最大10個のサブレンジ

• トレースの自動スキャンと並列表示（レシーバモード） 各最大80,000サンプル（1つのトレースで250,000サンプル）の最大4つのトレース

• 干渉源分析のための最大50 ns分解能での時間領域測定（ゼロスパン）

​R&S ESIB40のその他のハイライトには以下が含まれます。

• 結果ドキュメントを含む広範な自己校正ルーチン

• インターフェース：IEC/IEEE、シリアル、パラレル、LAN（オプション）

• 包括的なマーカー評価機能検索、デルタ、マーカーへのチューニング、マーカートラック

• Windows NT 4.0プリンタドライバ互換性、簡単なハードコピー機能、迅速なファームウェアアップデートでの統合コントローラ機能

• 最大7 GHzの内部トラッキングジェネレータ（オプションR&S FSE-B10）

• 明るい24 cm LCカラーディスプレイ

• マグコイルR&S HZ-10によるノイズ表示（30 Hz～100 kHz）

のオプションリスト ローデ・シュワルツESIB40 EMIテストレシーバ
