| ブランド名: | Fluke |
| モデル番号: | 96270A |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T |
96270Aは,以下を含むRF校正装置の幅広い作業負荷を校正する.
これらの項目の校正に関連した測定法は,従来のRF校正システムよりも考慮すべきエラー源と不確実性貢献が少ないため,より単純になります.
96270Aは,ケーブル,減速器,スプリッター,コネクタなどのシステムコンポーネントの損失や減衰を考慮して,その出力を"自己特徴化"したり,プロファイル化したりできます.UUT入力への接続で直接信号参照平面を作成するこの周波数/振幅レベル訂正プロファイルは, 96270A メモリに保存され,異なる出力および相互接続構成のための最大30プロファイルが格納できます.プロファイルを使用して,96270Aはレベル修正データを自動的に適用し,UUT入力で作成された基準平面でユーザの信号レベル設定を正確に送信します.信号発信システムの各コンポーネントに対して測定,計算,調整因子を適用する必要がないため,時間を節約できます.
RF校正システムのコストを半分に削減
高性能のRFスペクトル分析器の カリブレーションシステムの 中央機器として 96270Aは 費用を半分以上削減できます96270Aは,典型的なRF校正システムのこれらの部品をすべて置き換えます.:
最大5つの信号源 (オーディオ/機能発生器からRFおよびマイクロ波信号発生器,低相騒音源まで)
96270Aは,RFシステムの部品の購入,設置,設定の初期費用と時間を削減するだけでなく,すべての機器の保守と校正コストも削減します.27 GHz以下で動作する多くのスペクトル分析機モデル96270Aだけで カリブレーションを完了できます
96270Aは,重い装備とアクセサリーのラックよりも運搬が簡単で,現場校正に最適なソリューションです.
多くのRF校正システムは,汎用信号発生器,電源センサー,および他の校正特有の機器の組み合わせで組み立てられています.特別にRF校正用に設計されているパラメータオフセット,ステップアップ,および,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路,電波回路など,相対とUUT/DUTエラー読み取りモードは,正確に効率的に作業することができます試験対象の装置の性能と許容度を判断するのは,これまで以上に簡単になります.

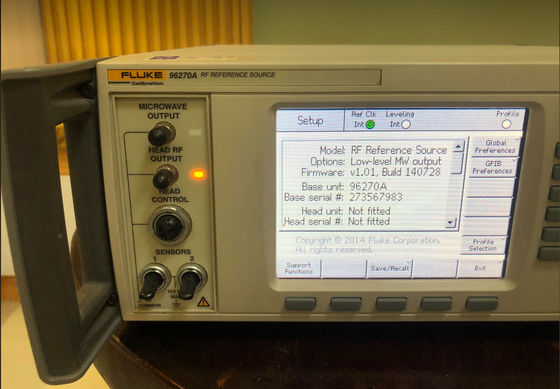

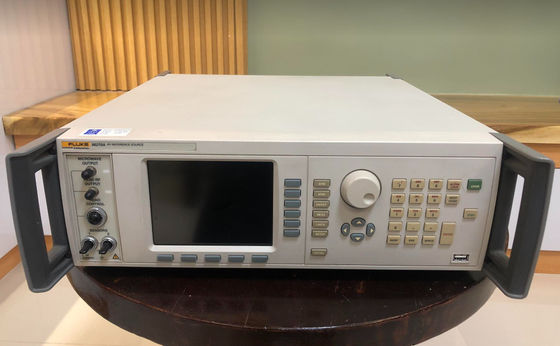

96270A フロントパネルには専用機能キー,コンテキスト感受性ソフトキー,そして明るくて読みやすい色ディスプレイが搭載されており,電源 (ワットまたはdBm) のレベルを設定します.慣れた倍数と指数形式を用いた電圧 (RMSまたはピークからピーク)入力した値や精度を失うことなく,電圧,電源,dBm単位の間を簡単に移動できます. 読み取りを調整するためにエラー読み取りモードで,単にスピンホイールを回すだけで,UUTエラーは直接dBで表示されます., ppm またはパーセント.
シンプルでカリブレーション指向のユーザーインターフェイスは,手動または自動化されたカリブレーション手順を実行する際に,予期せぬ結果や容量を超えた状態に出くわす場合,トラブルシューティングも容易にする.
低相騒音が低周波と高偏差周波数に最適化され,1 Hzから10 MHzの偏差周波数までの仕様96270Aは,今日の高性能作業負荷に要求されるよりも優れた相騒音性能を提供します..
段階騒音データは,校正証明書96270Aに含まれています.より保守的な保証された仕様だけに頼る代わりに,ユーザーは自分のユニットの実際の性能データを持っています.
システムとして校正し,システムの性能を保証する
96270A メインフレームとレベルヘッドは,システム全体の性能を保証するために,完全なシステムとして一緒に校正されます.96270Aの各計器には,すべての主要パラメータに関するデータを含む,ISO 17025に準拠する包括的な校正証明書が付属している.96270Aが追跡可能であることを確認できます.RF計測と不確実性分析は よりシンプルで速くなります96270Aと50オムと75オムヘッドの両方に認定認証が利用可能である.
| 周波数仕様 | レベル仕様 | |
| 周波数/レベル範囲 | レベルヘッド O/P [50 Ω]: 1mHzから4GHz マイクロ波 O/P 直接: 1mHz から 27 GHz [LL オプション付き] マイクロ波 O/P HF オプション: 1kHz から 27 GHz [LL オプション付き] |
-130 から +24 dBm から 125 MHz, +14 dBm で 4 GHz -4 [-100] から +24 dBm, >1.4 GHz: +20 dBm, [>20 GHz: +18 dBm] -10 [-35] から +18 dBm, >1.4 GHz: +14 dBm, [>20 GHz: +12 dBm |
| 決議 | 10 μHz | 0.001 dB |
| 周波数精度 | ±0.05ppm ±5μHz | |
| レベル精度 (50 Ω で): | レベルヘッド O/P: -48 dBmまで; ±0.03 dBから100 kHz, ±0.05 dBから128 MHz, ±0.3 dBから4 GHz 10 MHz から 128 MHz ± 0.05 dB から -48 dBm, ± 0.1 dB から -84 dBm, ± 0.7 dB から -130 dBm マイクロ波 O/P 直射: 典型的には,HFオプションで ± 0.5 dB~4 GHz, ± 0.5 dB~26.5GHzのマイクロ波O/P (自己特徴付け後): パワーフラットネスの不確実性 100 MHz で ± 0.05 dB,1 GHz で ± 0.07 dB,12 GHz で ± 0.1 dB,26.5 GHz で ± 0.16 dB 工場校正で%の電源 (Cal Factor) 不確実性; 100 MHz で ± 1.06%, 1 GHz で ± 1.42%, 26.5 GHz で ± 3.52%. % パワー (Cal Factor) 不確実性,標準的な最先端の不確実性およびスプリッター出力ポートの不一致性に対するベクトル修正で校正された参照センサーで; 100 MHzで ± 0.37 %, ± 0.1 GHz で 49%, 26.5 GHz で ± 2.18 % |
|
| 減衰精度 (50 Ωまで) | レベルヘッド O/P: ± 0.02 dB から 49 dB, 110 dB で ± 0.15 dB +10 dBm, 10 Hz から 128 MHz に関する | |
| VSWR | レベルヘッド O/P (50 Ω): ≤ 100 MHz: ≤ 1.052 GHz: ≤ 112 GHz から 4 GHz: ≤ 1.0 + 0.05 x f (GHz) マイクロ波 O/P:直接 ≤ 2.0 (典型),HF オプション分割装置 ≤ 1.22 | |
| ハーモニックとサブハーモニック | ハーモニック ≤1 GHz: -60 dBc, >1 GHz: -55 dBc;サブハーモニック ≤4 GHz: ない, >4GHz: -60 dBc | |
| 偽のオフセット ≥ 3 kHz | 500 MHz で ≤ -84 dBc, 1 GHz で ≤ -78 dBc, 4 GHz で ≤ -66 dBc, 27 GHz で ≤ -48 dBc | |
| 1GHzでの相騒音 | 〜144 dBc/Hz,典型的には10kHzから100kHzのオフセットで | |
| モジュレーション | AM,FM,PM,内部および外部4GHz (レベルヘッドおよびマイクロ波O/P) 周波数引き寄せと外部レベル化 | |
| 周波数掃描 | 1mHzから4GHz (レベルヘッド) 1mHzから27GHz (マイクロ波O/P) 線形またはロガリズム | |
| 周波数カウンター | 内部300MHz周波数カウンタ | |
| パワーメーターの読み取り互換性 | ロード&シュワルツ NRP-Zシリーズ 熱センサーモデル 51, 52, 55.0355歳04, 56, 57 と 58 | |
| 温度 | 動作: 0 °C から 50 °C, 23 °C ± 5 °C 指定性能のために 保存: -20 °C から +70 °C | |
| 標準インターフェース | IEEE-488.2 (GPIB) | |
| GPIB コマンドエミュレーション | 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 Bシリーズ;アジレントE8257シリーズ | |
| 尺寸 (HxWxD) | 手柄を含む 146 mm x 442 mm x 551 mm (5.8 in x 17.4 in x 21.7 in). Y9600のラックマウントキットを装備した場合,業界標準 19 in (483 mm) のラックマウント | |
| 体重 | 18kg (40lb) | |
FAQ:
1カナダやオーストラリアに 注文を送れるか?
オーダーは世界中に送ります
2配達方法と配達時間は?
EMS,DHL,FedEx,UPS,TNTで追跡番号で送ることができます.通常配達時間は4-7営業日です.
3支払期間は何ですか?
送料前に100%T/Tで支払う.
4どうしたら他の質問ができるの?
オンラインで連絡したり 下にメッセージを残したりできます
