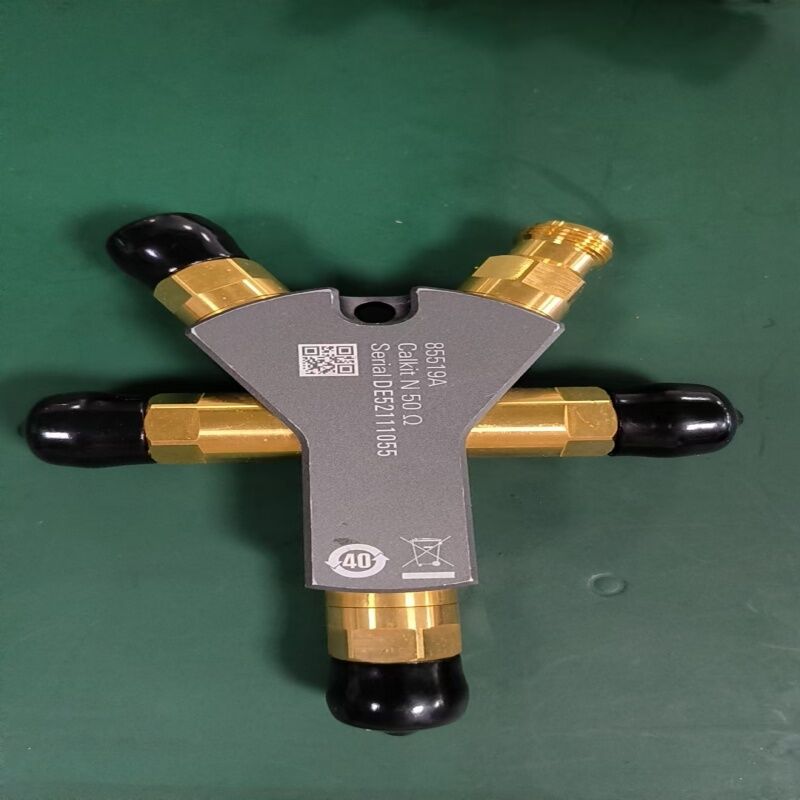

Keysight 85519A N型メス50Ω校正キットDC-18GHz、標準を介したオープン・ショート負荷

についてキーシート 85519A カリブレーションキットN型同軸測定システムにおけるベクトルネットワーク解析器 (VNA) の校正のために設計された精密機械校正規格である.DCから18 GHzこのキットでは,オープン,ショート,ロード,SOLT (ショート・オープン・ロード・スルー) とTRL (スルー・リフレクト・ライン) 方法を含む,完全な1ポートと2ポートの校正ルータインに必要な標準を通じて.

各規格は,繰り返し可能な安定した校正結果を出すために精密に加工されています.

• オープンスタンダード (タイプN 女性)85.954psのオフセット遅延,周波数全体で正確なオープン回路容量モデリングのためのC0/C1/C2/C3多項式係数で特徴付けられる.相差: ≤2.0° (DC-6GHz), ≤3.0° (6-9GHz), ≤4.0° (9-18GHz).
• 短スタンダード (N型女性)85.954psのオフセット遅延,精密なショート回路誘導モデル化のためにL0/L1/L2/L3多項係数で特徴付けられる.相差: ≤1.5° (DC-6GHz), ≤2.5° (6-9GHz), ≤3.0° (9-18GHz).
• 負荷基準 (N型女性):精度50Ω ±0.5Ω 絶好の返信損失: ≥42dB (DC-6GHz), ≥35dB (6-9GHz), ≥32dB (9-18GHz). 最大入力電源: 0.5W.
• スタンダード (女性-女性)244.949psの電気遅延で1GΩ/sのオフセット損失. 返信損失: ≥38dB (DC-4GHz), ≥34dB (4-8GHz), ≥28dB (8-18GHz). 挿入損失: ≤0.035 dB sqrt ((f/GHz).

• VNA カリブレーションKeysight PNA,ENA,およびFieldFoxシリーズおよび他のメーカーによるベクトルネットワーク分析機の完全な1ポートおよび2ポートSOLT校正
• Sパラメータ測定:体系的なエラーを除去することによって正確な反射と伝播測定を保証
• コンポーネント試験:N型同軸部品,ケーブル,アンテナの精密な特徴付け
• 生産試験:製造試験ステーションの繰り返し・追跡可能な校正

85519A校正キットの高精度を維持するために,注意して操作し,機械的なショックを避ける.タイプNのコネクタは,指に固く接続され得る.トーク・レッチを使用した場合,12ポンドインチ (136 N-cm)使用していないときに接続器に保護蓋を設置し,衝撃耐性のある環境で保管する.推奨再校正間隔:1年.
