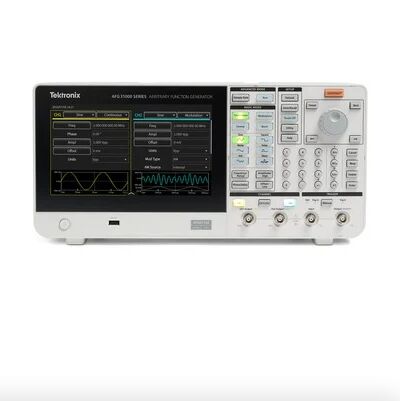

中古のTektronix任意関数発生器AFG31000シリーズ

• 1または2チャンネルモデル
• 出力振幅範囲 1 mVP-P～10`VP-P50`Ω負荷へ
• 基本（AFG）モード：
  • 25 MHz、50 MHz、100 MHz、150 MHz、または250 MHz 正弦波
  • 250 MSa/s、1 GSa/s または 2 GSa/s サンプルレート
  • 14ビット垂直分解能
  • 内蔵波形には、正弦波、方形波、ランプ波、パルス波、ノイズ波、およびその他の頻繁に使用される波形が含まれます
  • スイープ、バースト、および変調モード（AM、FM、PM、FSK、およびPWM）
• 高度（シーケンス）モード：
  • 連続モード（オプションのシーケンス、トリガー、ゲートモード）
  • 各チャンネルに16 Mptsの任意波形メモリ（オプションで128 Mpts）
  • ループ、ジャンプ、およびウェイトイベントを使用して、シーケンスモードで最大256ステップ
  • 可変サンプリングクロック 1 µSa/s ～ 2 GSa/s

• 特許取得済みのInstaView™テクノロジーにより、エンジニアはオシロスコープやプローブを使用せずに、デバイスアンダーテスト（DUT）の実際の波形をリアルタイムで確認でき、インピーダンスのミスマッチによる不確実性を排除します
• シーケンスオプションは、最大256ステップの長くて複雑な波形をプログラムする機能を追加します
• 9インチの静電容量式タッチスクリーンはスマートフォンと同様に機能し、頻繁に使用する設定へのショートカットがあります
• 内蔵のArbBuilderを使用すると、機器上で任意波形を作成および編集できるため、PCに接続する必要がありません
• 出力は過電圧および過電流から保護されており、機器の損傷の可能性を最小限に抑えます
• 内蔵のダブルパルステストアプリケーションにより、DUTにパルス幅が異なる電圧パルスを生成できます

• 高度な研究
• クロックとシステムの同期
• 現実世界の信号の複製
• コンポーネントと回路の特性評価と検証
• 組み込み回路の設計とテスト
• 汎用信号生成
• ダブルパルステスト

注文情報

モデル

AFG31021 1 μHz ～ 25 MHz 正弦波、1チャンネル任意波形発生器

AFG31022 1 μHz ～ 25 MHz 正弦波、2チャンネル任意波形発生器

AFG31051 1 μHz ～ 50 MHz 正弦波、1チャンネル任意波形発生器

AFG31052 1 μHz ～ 50 MHz 正弦波、2チャンネル任意波形発生器

AFG31101 1 μHz ～ 100 MHz 正弦波、1チャンネル任意波形発生器

AFG31102 1 μHz ～ 100 MHz 正弦波、2チャンネル任意波形発生器

AFG31151 1 μHz ～ 150 MHz 正弦波、1チャンネル任意波形発生器

AFG31152 1 μHz ～ 150 MHz 正弦波、2チャンネル任意波形発生器

AFG31251 1 μHz ～ 250 MHz 正弦波、1チャンネル任意波形発生器

AFG31252 1 μHz ～ 250 MHz 正弦波、2チャンネル任意波形発生器

モデル概要
