• 2 チャンネルと4 チャンネルのアナログモデル
• 100 MHz,200 MHz,350 MHz,500 MHz,1 GHz帯域幅モデル
• 帯域幅はアップグレード可能 (最大 1 GHz)
• 5 GS/s までのサンプル率
• すべてのチャンネルで10Mの記録長さ
• > 280,000 wfm/s 最大波形捕捉速さ
• 標準の受動電圧探査機,容積負荷3.9pF, 250 MHz,500 MHzまたは1 GHzのアナログ帯域幅
• スペクトル分析機
  • 周波数帯: 9kHz - 1GHz (標準) または 3GHz (オプション)
  • 超幅のキャプチャ帯域幅 3GHzまで
• 任意の関数生成器 (オプション)
  • 13 の 予め 定義 さ れ た 波形 タイプ
  • 50 MHz波形生成
  • 128 k 任意の発電機の記録長さ
  • 250 MS/s 任意の発電機サンプル率
• デジタルチャンネル (オプション)
  • 16 デジタルチャンネル
  • すべてのチャンネルで10Mの記録長さ
  • 121.2psのタイミング解像度
• シリアルバスの解読,起動,検索 (オプション)
  • I のシリアルバスサポート2C,SPI,RS-232/422/485/UART,USB20CAN,CAN FD,LIN,FlexRay,MIL-STD-1553,ARINC429,およびオーディオ規格
• デジタル・ボルトメーター/周波数カウンター (製品登録で無料)
  • 4桁のDC,AC RMS,DC+AC RMS電圧測定
  • 5桁の周波数測定

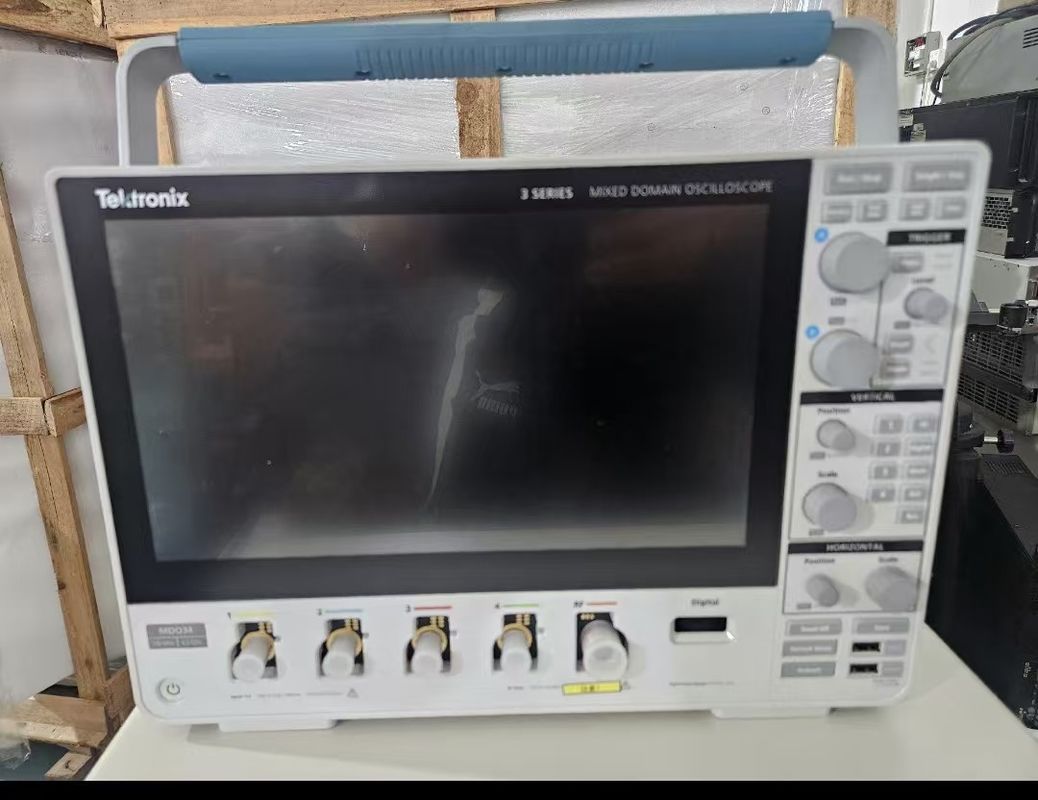

3シリーズ MDOファミリー

MDO32

(2) アナログチャンネル, (1) 補助トリガー入力,1 GHzスペクトル解析器, (1) スペクトル解析器入力, (1) ロジック分析器入力

MDO34

ミックスドメインオシロスコープ (4) アナログチャンネル,1 GHzスペクトル分析器 (1) スペクトル分析器入力 (1) ロジック分析器入力

探査機

1GHzモデル

TPP1000,1GHz帯域幅,10X,3.9pF アナログチャンネルあたり1つの受動電圧探査機

350 MHz と 500 MHz のモデル

TPP0500B,500MHz帯域幅,10X,3.9 pF アナログチャンネルあたり1つの受動電圧探査機

100 MHz と 200 MHz のモデル

TPP0250, 250 MHz 帯域幅,10X,3.9 pF アナログチャンネルあたり 1 つの受動電圧探査機

3-MSO オプションのモデル

16チャネルP6316 ロジック探査機とアクセサリー

商品オプション

3-AFG

任意の波形を13個用意した 任意の波形生成と周波数と振幅の調節

3-MSO

16つのデジタルチャンネル;P6316デジタル探査機とアクセサリーを含む.

3-SA3

周波数帯域は9kHzから3GHz,キャプチャ帯域幅は3GHz.

3 - SEC

デバイスのセキュリティが強化され,すべてのデバイスポートとデバイスファームウェア更新機能のオン/オフのパスワード保護制御が可能です.

帯域幅オプション

バンド幅のオプションの 1 つを選択して,今日必要な帯域幅を選択します.アップグレードキットを購入して,後でアップグレードすることができます.

3-BW-100

アナログチャンネルのための100 MHz帯域幅,1 GHzスペクトル分析器標準

3-BW-200

アナログチャンネルのための200 MHz帯域幅,1 GHzスペクトル分析器規格

3-BW-350

アナログチャンネル用 350 MHz 帯域幅,1 GHzスペクトル解析器規格

3-BW-500

アナログチャンネルのための500 MHz帯域幅,1 GHzスペクトル解析器標準

3-BW-1000

アナログチャンネルのための1 GHz帯域幅,1 GHzスペクトル解析器標準

電源ケーブルとプラグのオプション

オプト A0

北米電源プラグ (115V,60Hz)

オプト A1

ユニバーサル・ユーロ電源プラグ (220V,50Hz)

オプト A2

イギリス 電源プラグ (240V,50Hz)

オプト A3

オーストラリア 電源プラグ (240V,50Hz)

オプト A5

スイス電源プラグ (220V,50Hz)

オプト A6

日本電源プラグ (100 V,50/60 Hz)

オプト A10

中国電源プラグ (50 Hz)

オプト A11

インド電源プラグ (50 Hz)

オプト A12

ブラジルの電源プラグ (60 Hz)

オプト A99

電源コードがない

トリガーと分析のオプション

3-BND

アプリケーション バンドを追加します (すべてのシリアル オプションと電源分析 オプションが含まれます)

3-SRAERO

航空宇宙のシリアルトリガリングと分析 (MIL-STD-1553,ARINC429) を追加します

3-SRAUDIO

オーディオシリアルトリガーと分析 (I2S,LJ,RJ,TDM) を追加します.

3-SRAUTO

自動車用シリアルトリガーと分析 (CAN,CAN FD,LIN,FlexRay) を追加します.

3-SRCOMP

コンピュータのシリアルトリガーと分析 (RS-232/422/485/UART) を追加する.

3 SREMBD

組み込みシリアルトリガーと分析 (I2C,SPI) を追加します

3-SRUSB2

USBシリアルトリガーと解析 (USB 2.0 LS,FS,HS) を追加する.

3-PWR

電力測定と分析を追加します
