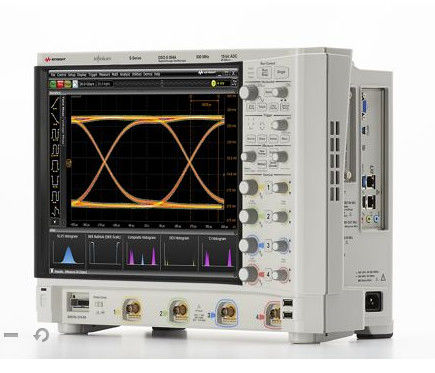

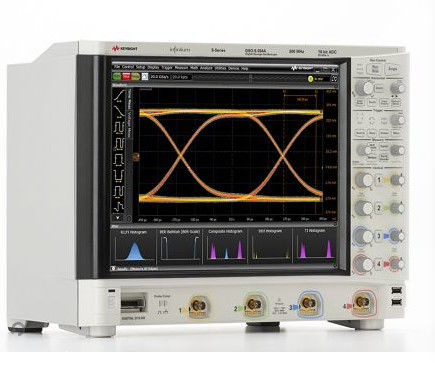

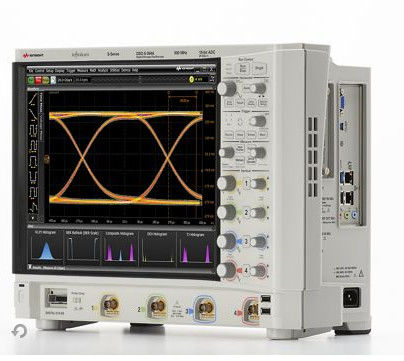

実用的な20GSa/sアナログおよびデジタル オシロスコープKeysight Agilent DSOS054A

Keysight Agilent DSOS054Aアナログのデジタルのオシロスコープ4つのGHz 4のアナログ・チャンネル

Keysight Agilent DSO054Aの記述

• DSOS054AのSシリーズのオシロスコープに帯域幅、15" XGAの容量性タッチ画面、および10ビット アナログ・ディジタル変換器の500MHzがある。オシロスコープの中心は16注文のASICsおよびFPGAsの20層の獲得板である。新技術のブロックは優秀な信号の保全性を提供し、–オシロスコープのビット（ENOB）の最も高く有効な数を達成するためにこれらのブロックはすべて完全に協力しなければならない。だまされてないはいけない詳細に学ぶために単独でADCビットによって–市場の他のどの携帯用規模とも得ないこと優秀な測定を与えるために私達の技術のブロックがいかにについて同期的に働くか。

特徴:

• 500のMHzの帯域幅（アップグレード可能な）
• 4つのアナログ・チャンネル
• 私達の高度のシステム構築の縦決断の16ビットまで達成しなさい
• 20 GSa/sの最高のサンプル率のより長い信号の跡および標準的な記憶の100つのMpts/チャネルを捕獲しなさい
• 完全な帯域幅で8.1ビットのビット（ENOB）の平均システム有効な数を用いる優秀な信号の保全性を得なさい
• 利益は複数の接触の有用性を支えた15インチの速いブーツおよび高い信頼性のための容量性タッチ画面そして標準的なソリッド ステート ドライブを高めた
• 議定書、承諾および分析ソフトウェアの広い範囲にアクセスしなさい

顕著な信号の保全性

• 10ビットADC付加的な決断のための8つまでのGHz
• 精密信号の観覧のための低雑音の前部分
• 1 mV/divおよび1つのGHzの帯域幅の90のµVだけの騒音
  • 8以上のシステムENOB価値
  • SFDRの価値– 73 dBCに
  • ハードウェアで支えられる2 mV/divの縦のスケーリング
  • 50のΩおよび1 MΩ道のHWの帯域幅の限界フィルター
• > 8つのGHzの帯域幅の精密BNCs
• 訂正フィルターは平らな頻度大きさおよび段階応答を保障する
• 低く本質的なジッター（（典型的な）の優秀なジッターの性格描写のための100 fs）最先端のプラットホーム
• 強力で、適用範囲が広いInfiniiumのユーザ・インタフェース
• 速いデータは（200までMB/s）オフロードするUSB 3.0で
• 複数の接触、容易グラブのハンドル、および接触分野をサイズ調整をすることの容量性タッチ画面
• Intel i5および速い処理のための8 GBのRAM
• 速いブーツのための取り外し可能なソリッド ステート ドライブ（SSD）および高められた信頼性および保証

優秀な低雑音の前部分

• 高解像ADCの実用性は付加的な量子化のレベルを支える低雑音の前部分に依存している。各Sシリーズのオシロスコープは帯域幅の携帯用オシロスコープのための企業で低雑音の前部分を8つまでのGHz織込んでいる。前陣ソフトウェア免許証によってユーザーの選択可能なアナログ フィルターおよび帯域幅の改善を組み込むSシリーズは130 nm BiCMOS ICを含む3注文ICを、含んでいる。
