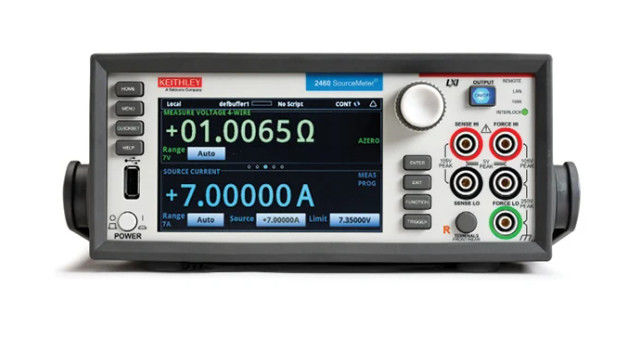

キースリー 2460 の 主要 な 特徴

• 分析機,曲線トレーサー,IVシステムから 能力を組み合わせる 緊密に結合した装置です
• 105Vまで,最大100Wの 7A DC/7Aパルス

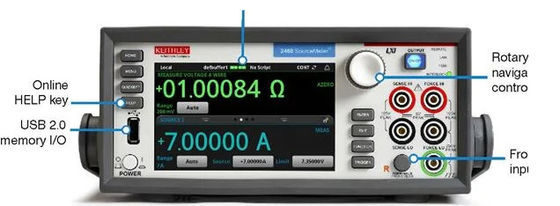

• 5インチ,高解像度の容量タッチスクリーンGUI
• 0.012%の基本測定精度で 6桁半の解像度
• 源と沈殿物 (4四半期) の操作
• 迅速な設定と測定のための4つの"Quickset"モード
• 文脈に敏感なヘルプ機能

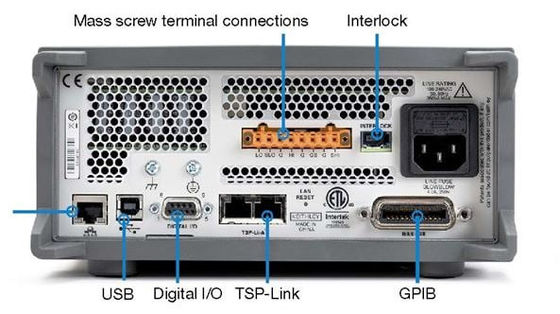

• 前面パネルの入力バナナジャック;後面パネルの入力マスの終結螺栓接続
• 2460 SCPIとTSP®のスクリプトプログラミングモード
• 前面パネルのUSB 2.0メモリ I/Oポート,データ,テストスクリプト,またはテスト構成の転送

より 速く 学び,より 賢く 働い,より 容易 に 発明 する

2460は5インチフルカラー高解像度タッチスクリーンで 直感操作をサポートし 操作者が 楽器に素早く慣れるのを助けます速度と生産性を最適化します. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instruments. 組み込み,文脈感受性のあるヘルプは直感的な操作をサポートし,別々のマニュアルをレビューする必要性を最小限に抑えます. これらの機能は,2460sの高汎用性と組み合わせると,基本および高度な測定アプリケーションの両方で操作を簡素化SMU 機器の作業での経験に関係なく

キースリー2460の仕様

• 最大出力
• 100W,四方位源またはシンク操作
• 源 の 限界
• Vソース: ±7.35V (≤7A範囲), ±10.5V (≤5A範囲), ±21V (≤4A範囲), ±105V (≤1A範囲).
• 離源: ±7.35 A (≤7 V範囲), ±5.25 A (≤10 V範囲), ±4.2 A (≤20 V範囲), ±1.05 mA (≤100 V範囲).
• 範囲を超えること
• 範囲,源,測定の105%
• 規制について
• 電圧:ライン:範囲の0.01% 負荷:範囲の0.01% + 100μV
• 電流:ライン:範囲の0.01% 負荷:範囲の0.01% + 100pA
• 源 の 限界
• 電圧源電流制限: 双極電流制限が単値で設定されています.範囲の最小10%です.
• 電源電圧制限: 双極電圧制限が単値で設定されます.範囲の最小10%です.
• V-Limit / I-Limit 精度
• 設定の0.3%と測定の±0.02%を基本仕様に追加する.
• オーバーショット
• 電圧源: <0.1% 典型的な (全スケールステップ,抵抗負荷,20V範囲,10mA I-Limit)
• 電源: <0.1% 典型的な (1 mA ステップ,RLoad = 10 kΩ,20 V 範囲)
• 範囲変更オーバーショット
• 完全抵抗性100kΩ負荷,10Hzから20MHzBW,隣接する範囲への超電圧: <250mV典型.
• 出力決済時間
• コマンドが処理され,出力が切れた後,最終値の0.1%に達する時間,20V範囲,100mA
• I-Limit: <200 μs 典型的な.
• 最大スレート率
• 1V/μs,100V範囲,100mA制限 20kΩ負荷 (典型) 0.6V/μs,20V範囲,100mA制限 20kΩ
• 負荷 (典型)
• 超電圧保護
• ユーザが選択できる値, 5% ±0.5Vの許容量.工場デフォルト=ゼロ.
• 電圧源の騒音
• 10 Hz/20 MHz (RMS): <4.5 mV,抵抗負荷に対して典型的.

仕様

圧力の仕様

12 について

現在の仕様

12つ 5つ
