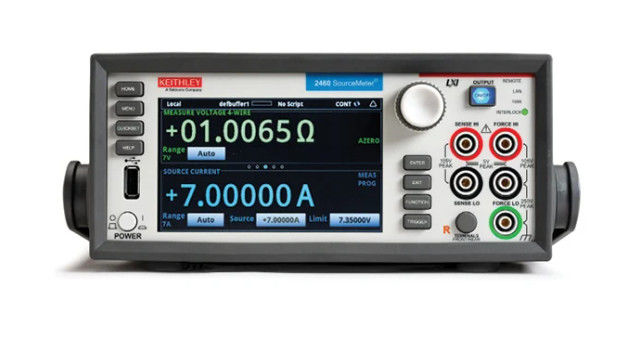

Keithley 2460 100V 7A 100W ソースメジャーユニット SMU 測定器タッチスクリーン付き

Name: Keithley 2460 100V 7A 100W ソースメジャーユニット SMU 測定器 タッチスクリーン付き
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: 2460
Availability: InStock

ブランド名:	Keithley
モデル番号:	2460
MOQ:	1セット
価格:	交渉可能
支払条件:	T/T

詳細情報

製品説明

評価とレビュー

詳細情報

起源の場所:

中国

製品名:

ソースメーター

反応:

超高速

最大電圧:

100V

DC電源:

100W

条件:

既所有物

機能:

完全労働条件で試験

供給の能力:

ストック

ハイライト:

100V ソースメーター機器

キースリー2460 源量単位

7A ソースメーター装置

製品説明

Keithley 2460 ソースメジャーユニット、100V 7A 100W ソースメーター測定器

2460 高電流ソースメーター® ソースメジャーユニット（SMU）測定器は、最先端の Touch, Test, Invent® テクノロジーを指先で体験できます。革新的なグラフィカルユーザーインターフェイス（GUI）と静電容量式タッチスクリーン技術を組み合わせることで、テストを直感的に行え、学習曲線が最小限に抑えられ、エンジニアや科学者がより速く学習し、より賢く作業し、より簡単に発明できるようになります。
7A DC およびパルス電流能力を備えた 2460 は、炭化ケイ素（SiC）、窒化ガリウム（GaN）、DC-DC コンバーター、パワーMOSFET、太陽電池およびパネル、LED および照明システム、電気化学セルおよびバッテリーなどの高電力材料、デバイス、モジュールの特性評価とテストに最適化されています。これらの新しい機能は、高精度、高分解能の SMU 測定器開発における Keithley の長年の専門知識と組み合わされ、2460 は今後長年にわたり、ラボおよびラックでの高電流アプリケーションの「定番測定器」となるでしょう。

主な特徴

アナライザー、カーブトレーサー、I-V システムの機能を、それらのコストのわずかな割合で組み合わせた、緊密に連携した単一の測定器
最大 105 V、7 A DC/7 A パルス、最大 100 W の広範なカバレッジ
5インチ、高解像度静電容量式タッチスクリーン GUI
6½桁分解能、基本測定精度 0.012%
ソースおよびシンク（4象限）動作
迅速なセットアップと測定のための 4 つの「クイックセット」モード
コンテキストヘルプ機能
フロントパネル入力バナナジャック；リアパネル入力マス終端ねじ接続
2460 SCPI および TSP® スクリプトプログラミングモード
データ、テストスクリプト、またはテスト構成の転送用のフロントパネル USB 2.0 メモリ I/O ポート

より速く学習し、より賢く作業し、より簡単に発明する

2460 は、直感的な操作をサポートする 5 インチのフルカラー高解像度タッチスクリーンを備えており、オペレーターが測定器に素早く慣れるのを助け、全体的な速度と生産性を最適化します。シンプルなアイコンベースのメニュー構造により、テスト構成に必要なステップ数が最大 50% 削減され、ソフトキー測定器で一般的に使用される煩雑な多層メニュー構造が不要になります。
組み込みのコンテキストヘルプは直感的な操作をサポートし、別個のマニュアルを参照する必要性を最小限に抑えます。これらの機能は、2460 の高い汎用性と組み合わされ、SMU 測定器の作業経験に関わらず、基本的な測定アプリケーションと高度な測定アプリケーションの両方で操作を簡素化します。

技術仕様

一般仕様

最大出力電力: 100 W、4象限ソースまたはシンク動作
ソース制限: Vsource: ±7.35 V (≤7 A レンジ)、±10.5 V (≤5 A レンジ)、±21 V (≤4 A レンジ)、±105 V (≤1 A レンジ)
ソース制限: Isource: ±7.35 A (≤7 V レンジ)、±5.25 A (≤10 V レンジ)、±4.2 A (≤20 V レンジ)、±1.05 mA (≤100 V レンジ)
オーバーレンジ: レンジの 105%、ソースおよび測定
レギュレーション - 電圧: ライン: レンジの 0.01%。負荷: レンジの 0.01% + 100 µV
レギュレーション - 電流: ライン: レンジの 0.01%。負荷: レンジの 0.01% + 100 pA
ソース制限: 電圧ソース電流制限: 単一値で設定されたバイポーラ電流制限。最小 10% のレンジ
ソース制限: 電流ソース電圧制限: 単一値で設定されたバイポーラ電圧制限。最小 10% のレンジ
V-Limit / I-Limit 精度: 設定値の 0.3% および読み取り値の ±0.02% を基本仕様に追加
オーバーシュート - 電圧ソース: <0.1% 標準（フルスケールステップ、抵抗負荷、20 V レンジ、10 mA I-Limit）
オーバーシュート - 電流ソース: <0.1% 標準（1 mA ステップ、RLoad = 10 kΩ、20 V レンジ）
レンジ変更オーバーシュート: 完全抵抗負荷 100 kΩ、10 Hz ～ 20 MHz BW、隣接レンジへのオーバーシュート: <250 mV 標準
出力安定化時間: コマンド処理および出力スルー後の最終値の 0.1% に達するまでの時間、20 V レンジ、100 mA I-Limit: <200 µs 標準
最大スルーレート: 1 V/µs、100 V レンジ、100 mA リミット（20 kΩ負荷へ）（標準）。0.6 V/µs、20 V レンジ、100 mA リミット（20 kΩ負荷へ）（標準）
過電圧保護: ユーザー選択可能な値、5% ±0.5 V 公差。工場出荷時デフォルト = なし
電圧ソースノイズ: 10 Hz-20 MHz (RMS): <4.5 mV 標準（抵抗負荷へ）

電圧仕様

1, 2

レンジ	最大電流	ソース分解能	ソース精度（23℃ ±5℃）1年間 ±（設定値の% + ボルト）	ソースノイズ（RMS）（<10 Hz）	測定分解能	入力抵抗	測定精度（23℃ ±5℃）1年間 ±（読み取り値の% + ボルト）
200.0000 mV	7.35 A	5 µV	0.015% + 200 µV	1 µV	100 nV	>10 GΩ	0.012% + 200 µV
2.000000 V	7.35 A	50 µV	0.015% + 300 µV	10 µV	1 µV	>10 GΩ	0.012% + 300 µV
7.000000 V	7.35 A	250 µV	0.015% + 2.4 mV	100 µV	1 µV	>10 GΩ	0.015% + 1 mV
10.00000 V	5.25 A	250 µV	0.015% + 2.4 mV	10.00000 V	10 µV	>10 GΩ	0.015% + 1 mV
20.00000 V	4.20 A	500 µV	0.015% + 2.4 mV	100 µV	10 µV	>10 GΩ	0.015% + 1 mV
100.0000 V	1.05 A	2.5 mV	0.015% + 15 mV	1 mV	100 µV	>10 GΩ	0.015% + 5 mV

電流仕様

1, 2, 5

レンジ	最大電圧	ソース分解能	ソース精度（23℃ ±5℃）1年間 ±（読み取り値の% + アンペア）	ソースノイズ（RMS）（<10 Hz）	測定分解能	電圧負荷 6	測定精度（23℃ ±5℃）1年間 ±（読み取り値の% + アンペア）
1.000000 µA	105 V	50 pA	0.025% + 1 nA	40 pA	1 pA	<100 µV	0.025% + 700 pA
10.00000 µA	105 V	500 pA	0.025% + 1.5 nA	40 pA	10 pA	<100 µV	0.025% + 1 nA
100.0000 µA	105 V	5 nA	0.020% + 15 nA	100 pA	100 pA	<100 µV	0.020% + 10 nA
1.000000 mA	105 V	50 nA	0.020% + 150 nA	1 nA	1 nA	<100 µV	0.020% + 100 nA
10.00000 mA	105 V	500 nA	0.020% + 1.5 µA	10 nA	10 nA	<100 µV	0.020% + 1 µA
100.0000 mA	105 V	5 µA	0.020% + 15 µA	100 nA	100 nA	<100 µV	0.020% + 10 µA
1.000000 A	105 V	50 µA	0.050% + 750 µA	5 µA	1 µA	<100 µV	0.050% + 500 µA
4.000000 A	21 V	250 µA	0.100% + 3 mA	25 µA	1 µA	<100 µV	0.100% + 2.5 mA
5.000000 A	10.5 V	250 µA	0.100% + 3 mA	25 µA	1 µA	<100 µV	0.100% + 2.5 mA
7.000000 A	7.35 V	500 µA	0.150% + 6 mA	125 µA	1 µA	<100 µV	0.150% + 5 mA
