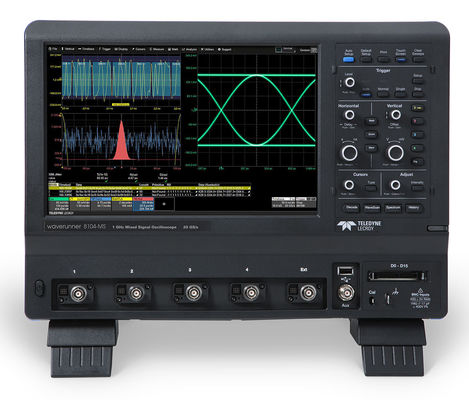

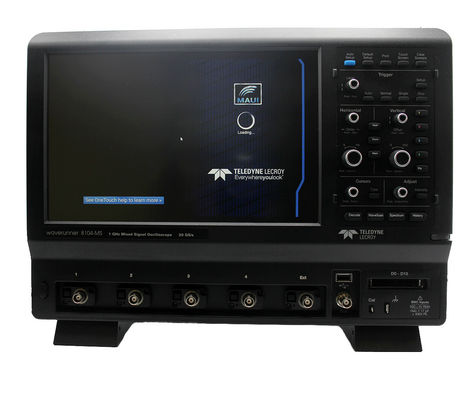

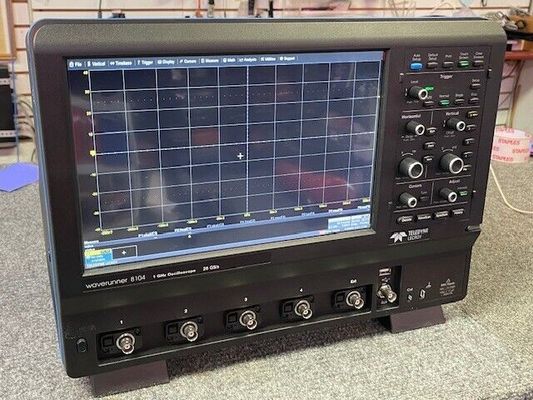

| ブランド名: | Teledyne LeCroy |
| モデル番号: | WR8104 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 1~3仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
垂直系 |
|
| DC垂直加減精度 (DC加減精度の加減成分) | ±(1%) FS,0Vでオフセット |
垂直 - アナログチャンネル |
|
| アナログ帯域幅 (最大) | 1 GHz |
| アナログ帯域幅 @ 50 Ω (-3 dB) (ProBus 入力) | 1 GHz (≥2mV/div) |
| アナログ帯域幅 @ 1 MΩ (-3 dB) (ProBus 入力) | 500MHz (典型的な) |
| 上昇時間 (10-90%, 50 Ω) | 415 PS (典型的な) |
| 上昇時間 (20-80%, 50 Ω) | 290 PS (典型的な) |
| 入力チャネル | 4 |
| 垂直解像度 | 8ビット,最大11ビット 強化解像度 (ERES) |
| 敏感性 | 50 Ω: 1 mV-1 V/div,完全変数 1 MΩ: 1 mV-10 V/div,完全に変数 |
| DC垂直加減精度 (DC加減精度の加減成分) | ±(1%) F.S,0Vでオフセット |
| チャンネル間隔隔 | 定数BWまでDC: 40 dB (>100:1), (任意の2つの ProBus 入力チャネルに対して,同じ v/div 設定,典型) |
| オフセット範囲 | 50 Ω ±1.6 V @ 1 mV - 4.95 mV/div ±4 V @ 5 mV - 9.9 mV/div ±8 V @ 10 mV - 19.8 mV/div ±10V @ 20mV - 1V/div 1 MΩ ±1.6 V @ 1 mV - 4.95 mV/div ±4 V @ 5 mV - 9.9 mV/div ±8 V @ 10 mV - 19.8 mV/div ±16 V @ 20 mV - 100 mV/div ±80V @ 102mV - 1.0V/div ±160V @ 1.02V - 10V/div |
| DC垂直オフセット精度 | 偏位設定の ±(1.5% + 全スケールの 1% + 1 mV) (試験制限値) |
| 最大入力電圧 | 50 Ω: 5V RMS ± 10V ピーク 1 MΩ: 最大 400 V (DC +ピーク AC < 10 kHz) |
| 入力結合 | 1 MΩ AC,DC,GND 50 Ω DC,GND |
| 入力インペデンス | 50Ω+/-2%または1 MΩの電波17pF,10 MΩの電波9.5pFを供給したプロブで |
| 帯域幅制限 | 20MHz,200MHz |
| リスカリング | 長さ:メートル,インチ,フィート,ヤード,マイル;質量:グラム,スラグ;温度:セルシウス,ファレンハイト,ケルビン;角:ラディアン,弧度,弧分,弧秒,サイクル,回転,回転;速度:m/s,in/s,ft/s,yd/s,マイル/s; 加速: m/s2,in/s2,ft/s2,g0; 容量:リットル,立方メートル,立方インチ,立方フィート,立方ヤード; 力と (重量):ニュートン,穀物,オンス,ポンド; 圧力:パスカル,バー,大気 (技術)電気:ボルト,アンペア,ワット,ボルトアンペア,ボルトアンペア反応,ファラード,クーロン,オーム,シエメン,ボルト/メートル,クーロン/m2,ファラード/メートル,シエメン/メートル,パワーファクター磁気: ウェバー,テスラ,ヘンリー,アンプ/メートル,ヘンリー/メートル; エネルギー:ジュール,Btu,カロリー; 回転機:ラディアン/秒,周波数,革命/秒,革命/分,N?m,lb-ft,lb-in,oz-in,ワット,馬力■ その他: % |
横軸 - アナログチャンネル |
|
| タイムベース | 4 つの入力チャンネルに共通する内部タイムベース.EXT入力に外部クロックが適用される場合がある. |
| 取得方法 | リアルタイム,ロール,ランダム・インターリーブ・サンプリング (RIS),シーケンス |
| 時間/区分範囲 | 20ps/div - 1.6ks/div RIS は ≤ 10 ns/div で利用可能 ロールモード ≥100 ms/div ≤5 MS/sで利用可能 |
| 時計 の 精度 | <=1.5 ppm + (最後の校正から年あたり0.5 ppmの老化) |
| サンプルクロックジッター | 10μs までの時間帯: 100fsrms (内部タイムベース参照) 最大 10ms 取得された時間範囲: 360fsrms (内部タイムベース参照) |
| デルタ時間測定精度 | (RMS) + (時計の精度) (秒) |
| ジッター測定床 | sqrt{(frac{Noise}{SlewRate}) ^2+(サンプルクロックジッター) ^2;秒;rms; (TIE) } |
| チャネル・チャネル・デスク範囲 | ±9 x 時間/div. 設定,最大100 ms,各チャンネル |
| 外部タイムベース参照 (入力) | 10MHz+/-25ppmから50オーム |
| 外部タイムベース参照 (出力) | 10MHz,3.0 dBm +/-1 dBm,使用されている参照 (内部または外部参照) に同期されたシナ波 |
| 外部時計 | DCから100MHz; (50 Ω/1 MΩ),EXT BNC入力,低周波では最低上昇時間と振幅要件が適用される. |
アクセス - アナログチャンネル |
|
| 試料率 (単発) | 4Chで10GS/s 2 Ch で 20 GS/s |
| 試料率 (繰り返し) | 繰り返しの信号 (200 GS/s) (20 ps/divから10 ns/div) |
| メモリ長さ (4 Ch / 2 Ch / 1 Ch) (セグメント数) |
16M / 32M / 32M (5,000) |
| 断片間時間 | 1 μs |
| 平均値 | 合計平均は100万回;連続平均は100万回 |
| 強化解像度 (ERES) | 縦解像度 8.5~11ビット |
| 封筒 (エクストリーマ) | 封筒,床,屋根を100万回まで掃く |
| インターポレーション | 線形または Sin x/x (2 pt と 5 pt) |
トリガーシステム |
|
| モード | 標準 自動 単身 停止 |
| 情報源 | Ext,Ext/10,Line,またはFast Edgeの任意の入力チャネル;各ソースに固有の傾斜とレベル (ライントリガーを除く) |
| 結合 | DC,AC,HFRej,LFRej |
| トリガー前の遅延 | メモリサイズ 0-100% (100 ns の 1% 増加で調整可能) |
| トリガー後の遅延 | 0-10,000 リアルタイムモードでの分割,遅い時間/div 設定やロールモードで制限 |
| 停止する | 2 ns から 20 s まで,または 1 から 99 まで,999999 出来事 |
| トリガーとインターポレーターのジッター | ≤3.5ps RMS (典型) <0.1ps RMS (典型的,ソフトウェア支援) |
| 内部トリガーレベル範囲 | 中央から ±4.1 div (典型) |
| 外部トリガーレベル範囲 | Ext (±0.4V); Ext/10 (±4V) |
| 最大トリガーレート | 1,000,000波形/秒 (シーケンスのモードでは最大4チャンネル) |
| エッジ・トリガー・プロバスのインプットによるトリガー・センシビリティ | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC,AC,およびLFRejコップリング,≥10 mV/div,50 Ω) |
| エッジトリガー (Aux Input) でトリガー感度 | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC,AC,およびLFRej結合) |
| マックス トリガー周波数 スマート トリガー | 1.0 GHz @ ≥ 10 mV/div (最小トリガブル幅は750PS) |
トリガータイプ |
|
| エッジ | 信号が傾斜 (正,負,どちらか) と水平条件を満たすときに起動する. |
| 幅 | 選択可能な幅で正または負の障害を誘発します 最小幅500PS 最大幅20s |
| 障害 | 選択可能な幅の正または負の障害のトリガー.最小幅200PS,最大幅:20s |
| 窓 | 調整可能な限界値で定義されたウィンドウから信号が出るときに起動する |
| パターン | 5つの入力 (4チャネルと外部トリガー入力) の論理組み合わせ (AND,NAND,OR,NOR).各ソースは高,低,または気にしないでください.高および低レベルは独立して選択できます.パターンの開始または終了時のトリガー. |
| テレビ複合ビデオ | 選択可能なラインとフィールドを持つNTSCまたはPALトリガー; 選択可能なフレームレート (50または60Hz) とラインを持つHDTV (720p,1080i,1080p); 選択可能なフィールド (1-8),ライン (2000まで) を含むCUSTOMフレームレート (25, 30, 50,または 60 Hz) インターラッシング (1:12つ目は14つ目は1, 8:1),または同期パルス傾斜 (正または負). |
| ラント | 2つの電圧制限と2つの時間制限で定義された正または負のラントでトリガーします. 1 ns から 20 ns の間に選択します. |
| 流産率 | エッジレートのトリガー. dV,dt,傾斜の制限を選択します. 1 ns から 20 ns の間のエッジ制限を選択します. |
| インターバル | 1 ns から 20 s の間隔で選択可能なトリガー. |
| 退学 | 信号が1nsから20s間の選択された時間よりも長く停止した場合に起動する. |
| 測定トリガー | 数多くの測定パラメータから選択する. 限定値の測定値でトリガーする. カスケードトリガーの唯一のトリガーまたは最後のイベントとして使用できます. |
| 多段階:合格 (タイムアウトまたはステート/エッジ合格) | 指定された状態またはエッジが別の入力ソースで発生した場合にのみ,任意の入力ソースでトリガーする.ソース間の遅延は,時間またはイベントによって選択できます. |
| 排除技術によるトリガー | 予期される動作を指定し,その条件を満たしていないときにトリガーすることで,断続的なエラーをトリガーします. |
| 多段階:まず合格 | シーケンス取得モードでは,定義されたパターン,状態,またはエッジ (イベントA) が取得の最初のセグメントで満たされている場合にのみ,イベントBで繰り返し起動します.ソース間のホールドは,時間やイベントによって選択できます.. |
| 多段階:キャスケード (シーケンス) トリガー,能力 | "A"イベントで"A"イベントで"B"イベントで"Trigger"または"A"イベントで"B"イベントで"Qualify"や"C"イベントで"Trigger" |
| 多段階:キャスケード (シーケンス) トリガー,タイプ | カスケードAからB:エッジ,ウィンドウ,パターン (論理) 幅,障害,間隔,脱落,または測定.測定はステージBのみで行うことができます. カスケードA,B,C (測定):エッジ,ウィンドウ,パターン (論理),幅,グリッチ,間隔,ドロップアウト,または測定.測定はステージCのみで行うことができます. カスケード A それから B それから C: エッジ,ウィンドウ,パターン (論理) |
| 多段階:カスケード (シーケンス) トリガー,ホルドフ | A と B または B と C の間のホールドオフは,時間やイベントの数によって選択できます. カスケードの最後の段階として測定トリガーの選択は,前の段階と最後の段階の間のホールドオフ設定を排除する. |
| トリガースキャン | トリガートレーナーは 波形を分析し 普通の行動を特定し 異常な行動を標的とする 珍しいイベントのスマートトリガーセットアップを 大量に設定します訓練者は 射殺率に基づいて 誘発設定を学習します範囲外で,それらを順序的に適用します. |
低速シリアルプロトコルトリガー (オプション) |
|
| サポートされたプロトコル | I2C,SPI (SPI,SSPI,SIOP),UART-RS232,CAN11CAN20CAN FD,LIN,FlexRay,MIL-STD-1553,オーディオバス (I2S,LJ,RJ,TDM),USB1.x/20SATA |
高速シリアルプロトコルトリガー |
|
| データ率 | (オプション WR8K-80B-8B10B TD) 150 Mb/s - 3.125 Gb/s |
| パターンの長さ | 80ビット NRZ または 8b10b |
| 時計復元ジッター | 1ps rms + 0.3% 単位間隔 rms 50% 移行密度を持つ PRBS データパターン |
| ハードウェアクロック復元ループ BW | PLLループ BW = Fbaud/5500, 100 Mb/s から 2.488 Gb/s (典型的な) |
測定ツール |
|
| 測定機能 | 平均値,最小値,最大値,標準偏差,総数を含む統計値とともに最大8つの測定パラメータを表示する.各パラメータの各発生が測定され,統計表に追加されます.ヒスティコンは,パラメータと波形特性の高速で動的な表示を提供します.パラメータ数学では,2つの異なるパラメータの足し,引く,掛け,または分割を可能にします.パラメータゲートは,ソース波形上の測定の位置を定義するパラメータの受け入れ基準は,範囲設定または波形状態に基づいて許容値を定義します. |
| 測定パラメータ - ホリゾナル + ジッター | サイクル (数),遅延 (トリガーから, 50%),Δ遅延 (50%),任務サイクル (50%, @レベル),エッジ (数, @レベル),落ち込み時間 (90-10, @レベル),頻度 (50%, @レベル),半期 (@レベル),待ち時間 (@level), N サイクル ジッター (ピーク-ピーク), ポイント数, 期間 (50%, @レベル), Δ 期間 (@レベル), 段階 (@レベル), 上昇時間 (10-90, @レベル), セットアップ (@レベル), スキウ (@レベル), スリューレート (@レベル),時間間隔のエラー (@レベル), 時間 (@レベル), Δ 時間 (@レベル), 幅 (50%, @レベル), Δ 幅 (@レベル), X (値) @max, X (値) @min |
| 測定パラメータ - 垂直 | 幅,ベース,レベル@X,最大,平均,中間,最小,ピークからピーク,RMS,STD 偏差,トップ |
| 測定パラメータ - パルス | エリア,ベース,落下時間 (90-10,80-20,@levels),オーバーショット (正,負),上昇時間 (10-90,80-20, @levels),トップ,幅 (50%) |
| 測定パラメータ - 統計 (ヒストグラム) | 全幅 (@ 半最大, @ %), 幅, ベース, ピーク @ 最大の人口, 最大, 平均, 中間, 最低, モード, 範囲, RMS, STD 偏差, トップ, X (値) @ ピーク, ピーク (数), 百分点,人口 (@bin)合計) |
数学ツール |
|
| 数学機能 | 最大8つの数学的関数追跡 (F1-F8) を表示する.使いやすいグラフィカルインターフェースにより,各関数追跡に最大2つの操作を設定することが簡単になります.数学上の数学を実行するために一緒に鎖にすることができます.. |
| 数学演算子 - 基礎数学 | 平均 (合計),平均 (連続),差 (-),エンベロープ,フロア,逆 (マイナス),製品 (x),比率 (/),相互,再スケール (単位で),上限,合計 (+). |
| 数学演算子 - フィルター | 強化された解像度 (11ビット垂直まで),インターポレーション (立方,二次,sinx/x), (SinX) /x. |
| 数学演算子 - 周波数分析 | FFT (パワースペクトル,大きさ,相,パワー密度,実,想像,大きさ^2),全記録長度まで.Rectangular, VonHann, Hamming, FlatTop, Blackman Harris ウィンドウから選択してください. |
| 数学演算子 - 関数 | 絶対値,相関 (二つの波形),派生値,デスクイブ値 (再サンプル),Exp値 (ベースe値),Exp値 (ベース10値),積分値,逆値 (マイナス値),ログ値 (ベースe値),ログ値 (ベース10値),対等値,再スケール値 (単位付き)スクエア平方根,ズーム (アイデンティティ) |
| 数学演算子 - その他 | セグメント スパース |
測定と数学統合 |
|
| 測定と数学統合 | 計測パラメータ最大200億の統計分布を表示するヒストグラム.計測パラメータ最大100万のトレンド (データログ) トラック (表示パラメータ対時間,取得に関連した時間) 任意のパラメータ持続性ヒストグラムと持続性追跡 (平均,範囲,シグマ) |
合格/不合格試験 |
|
| 合格/不合格試験 | 単一または二重パラメータ比較 (すべての値または任意の値 <. ≤, =, >, ≥ を比較) を使用して最大8回の合格/失敗クエリを表示します.±Δ値または %) 内の制限値またはマスクテスト (事前に定義されたまたはユーザーによって定義されたマスク), All In, All Out, Any In, or Any Out の条件) で, boolean 式にクエリを組み合わせて Pass or Fail IF "All True", "All False", "Any True", "Any False",またはグループまたは"All"または"Any",フォローする THEN Save (波形), Stop, Alarm, (送信) Pulse, Hardcopy (メール送信,スクリーン画像保存,クリップボード保存,プリンターに送信) または (保存) LabNotebook. |
ディスプレイシステム |
|
| サイズ | カラー 12.1"ワイドスクリーンフラットパネル 高解像度のタッチスクリーン付き TFTアクティブマトリックス |
| 決議 | WXGA 1280 x 800 ピクセル |
| 痕跡数 | 最大16のトラスを同時に表示します チャンネル,ズーム,メモリ,数学的トラスを同時に表示します |
| 格子スタイル | オート,シングル,ダブル,クワッド,オクタル,X-Y,シングル+X-Y,ダブル+X-Y,タンデム,クワトロ,十二,十六,三重,ヘクサックス |
| 波形表示 | 単一のサンプル点または単一のサンプル点 |
貫徹 する こと |
|
| アナログ と 色 に 基づく 持続性 | 変化する飽和度レベル.メモリにそれぞれのトラスの持続データを格納します. |
| 忍耐 の 種類 | アナログ,カラー,または3次元を選択 |
| トレース選択 | すべての痕跡または任意の組み合わせの持続性を有効にする |
| 持続 的 な 老化 | 500msから無限まで選択する |
| スイープ表示モード | すべて 蓄積された,または最後の痕跡が強調されたすべての蓄積された |
ズーム拡張痕跡 |
|
| ズーム拡張痕跡 | 8 Zoom と 8 数学/Zoom トレースまで表示 |
内部波形記憶 |
|
| 内部波形記憶 | 4つのアクティブな波形メモリ (M1-M4) は,16ビット/ポイント全長波形を格納する.波形は,データ格納媒体の容量によってのみ制限される任意の数のファイルに格納することができます. |
セットアップ ストレージ |
|
| 前面パネルと計器具の状態 | 内部ハードドライブ,ネットワーク,またはUSB接続された周辺デバイスに保存します. |
自動設定 |
|
| オートセットアップ | 自動で設定 タイムベース,トリガー,および感度 繰り返し信号の幅広い表示 |
| 垂直スケールを見つける | 選択されたチャネルのための垂直感度とオフセットを自動的に設定し,最大動的範囲で波形を表示します |
カリブレーション |
|
| 自動校正 | 指定されたDCとタイミングの精度が最低1年間維持されることを保証する. |
プロセッサ/CPU |
|
| タイプ | インテル© i5-6500 クアッドコア,3.2 GHz (以上) |
| プロセッサメモリ | 8 GB 標準,最大 16 GB オプション |
| オペレーティングシステム | マイクロソフト Windows® 10 |
| オシロスコップ操作ソフトウェア | テレダイヌ・レクロイ・MAUITMとワンタッチ |
| リアルタイムクロック | 日付と時刻は,印刷ファイルで波形で表示される. SNTP サポートは,精密な内部クロックに同期する. |
接続性 |
|
| イーサネットポート | 10/100/1000BaseTイーサネットインターフェース (RJ45ポート) をサポートする |
| USB ホスト ポート | 4つのサイドUSB 3.1 Gen1ポートと1つのフロントUSB 2.0ポートがWindows対応デバイスをサポート |
| USB デバイス ポート | 1 ポート - USBTMC を USB 3.1 Gen1 上に |
| GPIB ポート (オプション) | IEEE - 488.2 (外部) をサポートする |
| 外部モニターポート | HDMI 1.4 (Qty. 1) とDisplayPort 1.2 (Qty. 1) を利用し,顧客から供給される外部モニターをサポートする.UHD 3840 x 2160 ピクセル解像度と外部モニターのスプリットグリッド機能の拡張デスクトップ操作をサポートしています外部モニターのタッチスクリーン統合をサポートします (注: 外部ディスプレイはフジツゥーのタッチスクリーンドライバを使用することはできません). |
| リモコン | Windows オートメーション,または LeCroy リモートコマンドセットを介して |
| ネットワーク通信規格 | VXI-11またはVICP,LXIクラスC (v1.2) 適合 |
補助入力 |
|
| シグナルタイプ | フロントパネルで外部トリガーまたは外部クロック入力を選択します |
| 結合 | 50 Ω: DC; 1 MΩ: AC,DC,GND |
| マックス 入力電圧 | 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + ピーク AC ≤ 10 kHz) |
補助出力 |
|
| シグナルタイプ | コントロール信号から選択するかオフ |
| 出力信号 | 500 Hz-1 MHz 平方波または直流レベル; 50 mV-1 V を 1 MΩ に |
| 制御信号 | トリガー有効 トリガーオフ 合格/失敗状態 快速エッジ オフ |
| コネクタタイプ | BNCは前側に位置しています |
探査機 |
|
| 探査機 | Qty. (4) ÷ 10 パシブ・プロブ |
| 探査機システム | ProBus. 自動で,さまざまな互換性のある探査機を検出し,サポートします |
| スケール要因 | 自動または手動で選択される |
| カリブレーション出力 | デフォルトは1kHz平方波,1Vp-p (典型的な) で,出力は探査フックに. 500Hzから1MHz平方波,50mVから1.0Vまで設定できます. |
電力 需要 |
|
| 電圧 | 100-240 VAC ±10% 50/60 Hz ±5% 110-120 VAC ±10% 400 Hz ±5% 自動交流電圧選択 |
| 定数電力の消費量 | 285W / 285VA |
| マックス 電力消費量 | 375 W / 375 VA (PCの周辺機器と4チャネルに接続されているアクティブ・ソンド) |
認証 |
|
| 認証 | CEコンプライアンス,ULとcULリスト; UL 61010-1 (第3版),UL 61010-2-030 (第1版) CAN/CSA C22.2 61010-1-12号 |
環境問題 |
|
| 温度 (動作) | +5 °Cから +40 °C |
| 温度 (動作しない) | -20 °C から +60 °C |
| 湿度 (動作) | 相対湿度 (不凝縮) +31°Cまで 5%~90% 上限は, +40 °Cで相対湿度 (不凝縮) の50%まで低下する. |
| 湿度 (動作していない) | 比較的湿度 (不凝縮) は,MIL-PRF-28800F による5〜95% |
| 高さ (動作) | 10000フィート (3048m) まで +30°C以下 |
| 高さ (動作していない) | 高さ4万フィート (12,192m) まで |
| ランダム振動 (動作) | 0.31gms 5 Hz から 500 Hz,三つの直角軸のそれぞれで15分 |
| ランダム振動 (動作しない) | 2.4gms 5 Hz から 500 Hz,三つの直角軸のそれぞれで15分 |
| 機能ショック | 30gピーク,半シナス,11msパルス,三つの直角軸のそれぞれに3回の衝撃 (正と負),合計18回の衝撃 |
サイズ と 重さ |
|
| 尺寸 (HWD) | 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238mm) |
| 体重 | 22.8ポンド (10.3kg) |
| 輸送重量 | 37.5ポンド (17.0kg) |
リモコン/ネットワーク オプション |
| USB2-GPIB 外部USB 2.0からGPIB IEEE 488.2アダプター |
シリアルデータの適合性 |
| QPHY-ENET QualiPHY イーサネット 10/100/1000BT コンプライアンスのソフトウェアオプション |
| QPHY-MOST50 QualiPHY MOST50 ePHY コンプライアンス ソフトウェア オプションが有効.オプション DFP2 と SDM または SDA3 が必要です. |
| QPHY-USB QualiPHY USB 2.0 コンプライアンス ソフトウェア オプションが有効 |
各種 |
| OC1024-A 追加の棚と引き出しのツールのカート |
シリアルデータ試験装置 |
| TF-AUTO-ENET 100Base-T1 と 1000Base-T1 のデバッグのための自動車イーサネット ブレイクアウト テスト フィクチャー |
| TF-ENET-B 10/100/1000BaseT イーサネット テスト 装置 |
| TF-USB-B USB 2.0 適合性試験装置 |
差探査機 (4〜6GHz) |
| Dx10-SI D410/D610用の交換溶接先の鉛セット |
| Dx20-SI D420/D620用の交換溶接先の鉛セット |
| Dx10-PT-KIT WaveLink Dx10-PT 調整可能な位置付け器のヒントキット. 機械的なインターコネクト,アデシブキット,接続ガイド,手持ちの杖,交換ピンを含むXYZ位置付け器組.4) /ソケット (Qty 2). |
| Dx20-PT-KIT WaveLink Dx20-PT 調整可能な位置付け器のヒントキット. 機械的なインターコネクト,アデシブキット,接続ガイド,手持ちの杖,交換ピン (Qty) と XYZ 位置付け器の組成を含む.4) /ソケット (Qty)2 について |
| Dx10-ハイテンプ WaveLink温度拡張ケーブル Dx10 1セットのマッチ 30インチ高温ケーブル, 1ソルダー先端リードセットを含む |
| Dx20-HiTemp WaveLink温度拡張ケーブル Dx20. 対応した30インチ高温ケーブル1セット,溶接先リードセット1セットを含む |
| Dx10-QL-3SI Dx10 増幅器の使用のためのQuickLink Solder-In スタートパック |
| Dx20-QL-3SI Dx20 増幅器の使用のためのQuickLink Solder-In スタートパック |
| D610-A-CCNIST D610-AのNIST校正.テストデータも含む. |
| D620-A-CCNIST D620-A の NIST カリブレーション.テストデータを含みます. |
| D410-A-CCNIST D410-AのNIST校正.テストデータも含む. |
| D420-A-CCNIST D420-AのNIST校正 試験データも含む. |
| D410-A-PB2 4 GHz ProBus2 差点探知器 Dx10-SI 溶接先 (Qty.1) Dx10-QC クイックコネクト (Qty.1) と Dx10-SP スクウェアピン (Qty.1) |
| D420-A-PB2 4 GHz ProBus2 差点探知器 Dx20-SI 溶接先 (Qty.1) Dx20-QC クイックコネクト (Qty.1) と Dx20-SP スクエアピン (Qty.1) |
| D400A-AT-PB2 4GHz ProBus2 調整可能な先端の差分探査機 |
活性電圧探査機 |
| ZS1500 1.5 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS1000 1 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS2500 2.5 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS4000 4.0 GHz,0.6 pF,1 MOhm 活性電圧探査機 |
差探査機 (<=1.5 GHz) |
| AP033 500MHzの差探査機 |
| ZD200 200 MHz,3.5 pF,1 MOhm アクティブ・ディフェリエンシャル・プロブ,±20V限られた利用可能性 |
| ZD500 500 MHz,1.0 pF アクティブ・ディフェリエンシャル・プロブ, ±8 V |
| ZD1000 1 GHz,1.0 pF アクティブ・ディフェリエンシャル・プロブ,±8V |
| ZD1500 1.5 GHz, 1.0 pF アクティブ・ディフェリエンシャル・プロブ, ±8 V |
現在の探査機 |
| CP150 150A,10MHz電流探査機 - AC/DC,150A rms,500Aピークパルス,2メートルケーブル限られた利用可能性 |
| CP500 500A,2MHz電流探査機 - AC/DC,500A rms,700Aピークパルス,6メートルのケーブル |
| CP030 30A,50MHz 電流探査 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル限られた利用可能性 |
| CP031 30A,100MHz 電流探査 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル |
| CP030A 30A,50MHz 高感度電流探査機 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル限られた利用可能性 |
| CP031A 30A,100MHz 高感度電流探査機 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル |
| CA10 プログラム可能な電流センサーとプロバスアダプタ |
| DCS025 デスクイブ校正 電気電流探査機の源 |
高電圧パッシブ探査機 |
| HVP120 6kV高電圧パッシブ探査機 400MHz |
パシブ・プロンブ |
| PP008-1 500MHz 消極探査機 2.5mm 10110 モーム |
| PP009-1 500MHz のパッシブ・プロンブ, 10: 1 (WaveSurfer Xs 向け),PP005A と機械的に同一 |
| PP022-1 500MHz 消極探査機 2.5mm 10110 モーム |
| PP024-1 500MHzパッシブ探査機 5mm 10110 モーム |
高電圧差探査機 |
| AP031 700V,25MHz 高電圧差探知器 (÷10, ÷100)限られた利用可能性 |
| HVD3102A 1kV,25MHz 高電圧差分探査機 自動ゼロ断線 |
| HVD3102A-NOACC 1kV,25MHz 高電圧差分探知器 尖端なし アクセサリーと自動ゼロ断線 |
| HVD3106A 1kV,120MHz 高電圧差分探査機 自動ゼロ断線 |
| HVD3106A-NOACC 1kV,120MHz 高電圧差分探知器 尖端なし アクセサリー,自動ゼロ断線 |
| HVD3106A-6M 1kV,80MHz 高電圧差探知器 6mケーブルと自動ゼロ断線 |
| HVD3206A 2kV, 120 MHz 高電圧差分探査機 オートゼロ断線 |
| HVD3206A-6M 2kV,80MHz 高電圧差探知器 6mケーブルとAuto Zero 切断 |
| HVD3605A 6kV,100MHz 高電圧差分探知器 オートゼロ断線 |
| HVD3220 2kV,400MHz 高電圧差探査機 |
探査器の部品とキット |
| PACC-CL001 SMD 0.5MM用の探査器クリップ |
| PACC-LD004 交換右角Lリード |
| PACC-LD003 交換右角Sリード |
| PACC-CD008 折りたたむポゴ粉 (2個分) |
| Dx10-HiTEMP WaveLink温度拡張ケーブル Dx10 1セットのマッチ 30インチ高温ケーブル, 1ソルダー先端リードセットを含む |
| Dx20-HiTEMP WaveLink温度拡張ケーブル Dx20. 対応した30インチ高温ケーブル1セット,溶接先リードセット1セットを含む |
| Dx10-SI-HiTEMP D410/D610と温度延長ケーブルで使用するための交換溶接先のリードセット |
| Dx20-SI-HiTEMP 交換 D420/620 と温度延長ケーブルで使用するための溶接先のリードセット |
| PACC-ZD001 ZD微分探査用のY鉛アダプター - Qty 1 |
| PACC-ZD002 ZD微分探査器の溶接鉛 - QTY 2 |
| PACC-ZD003 ZD微分探査機の長スプリンググラウンド - QTY 2 |
| PACC-ZD004 ZD微分探査機の点貯蔵器 - QTY 2 |
| PACC-ZD005 ZD差探査用の回転端アダプタ - QTY 1 |
| PACC-ZD006 ZD微分探査用の小さなICアダプタ - QTY 2 |
| PK111 ZD500,ZD1000,およびZD1500のための交換アクセサリーキット |
| Dx10-ケーブルハイテンプ Dx10 HiTemp Solder tip leadset と使用するための交換30インチマッチされたケーブルセット |
| Dx20-ケーブルハイテンプ Dx20 HiTemp Solder tip leadset と使用するための 30 "マッチされたケーブルセットを交換する |
探査機アダプター |
| TPA10 TekProbeからProBusプロブアダプター |
活性電圧レールプローブ |
| RP4030 パワー/電圧レールプローブ. 4 GHz帯域幅, 1.2x減速, +/-30Vオフセット, +/-800mV 溶接電線,同軸ケーブル,PCBマウントの完全なセットを含む.限られた利用可能性 |
| RP4000-MCX-LEAD-SI Qty 3 MCX 4 GHz 溶接用鉛用アクセサリー (鉄道探査機付きの付属機以外) 18cm 長 |
| RP4000 ブラウザ RP2060/RP4060 ブラウザチップアクセサリー.0オム (1x),450オム (10x) および950オム (20x) のチップを含む. |
| RP4060 パワー/電圧レールプロブ. 4 GHz帯域幅, 1.2x減衰, +/-60Vオフセット, +/-800mV 溶接線と同軸ケーブルの完全なセットを含む. ブラウザ先端は別々に販売 |
| RP2060 パワー/電圧鉄道探査機. 2 GHz帯域幅, 1.2x減衰, +/-60Vオフセット, +/-800mV 溶接電線と同軸ケーブルの完全なセットを含む. ブラウザの先端は別々に販売 |
高電圧光学的に隔離された探査機 |
| HVFO100-1X-TIP-U HVFO10X +/-1V (1x減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-5X-TIP-U HVFO10X +/-5V (5倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-10X-TIP-U HVFO10X +/-10V (10倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-20X-TIP-U HVFO10X +/-20V (20倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-40X-TIP-U HVFO10X +/-40V (40倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO108 高電圧光ファイバープローブ,150MHz帯域幅.ソフトキャリーケースを含む.減衰点が必要 (別途注文).Qty. 1 1m光ファイバーケーブルを含む. |
60V 共通モードの差探査機 |
| DL05-HCM 500 MHz 60 V コモンモード差探査機.標準的なリードと先端を含む. |
| DL10-HCM 1 GHz 60 V コモンモード差探査機.標準的な電線と先端を含む. |
| DL-HCM-HiTemp DL-HCMシリーズ 高温溶接先 30MHz帯域幅 1m長 |
| DL-HCM-Acc-Kit DL-HCMシリーズのアクセサリーキット,探査機ホルダー,マイクロICグリッバー (Qty 2.),Yバナナアダプター. |
FAQ:
Q: どんな配達方法を使いますか? 配達時間はどれくらいですか?
A: その通りEMS,DHL,FedEx,UPS,およびTNTで追跡番号で送ります.配送は通常4-7営業日かかります.
Q: 税金と税金はどのように扱われますか?
A: その通り税金や税金は国によって異なりますが,通常は購入者の責任です.詳細については,現地輸入規制を確認してください.
Q: 支払い条件は?
A: その通り我々は出荷前に100%のT/T支払いを要求する.
Q:国際的に購入された製品の品質をどのように保証できますか?
A: その通り私たちは評判の良いサプライヤーと協力し,出荷前に徹底的な検査を行います.ほとんどの製品には保証があります.具体条件を確認してください.
Q: 荷物が遅れたらどうしたらいいですか?
A: その通り提供された追跡情報を確認してください.遅延がある場合は,更新のために私たちまたはキャリアに直接連絡してください.
Q: 大量注文の割引はありますか?
A: その通りはい,大量購入では割引が可能です.ご要望についてご相談ください.
|
|
| ブランド名: | Teledyne LeCroy |
| モデル番号: | WR8104 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン |
| 支払条件: | T/T、ウェスタン・ユニオン |
垂直系 |
|
| DC垂直加減精度 (DC加減精度の加減成分) | ±(1%) FS,0Vでオフセット |
垂直 - アナログチャンネル |
|
| アナログ帯域幅 (最大) | 1 GHz |
| アナログ帯域幅 @ 50 Ω (-3 dB) (ProBus 入力) | 1 GHz (≥2mV/div) |
| アナログ帯域幅 @ 1 MΩ (-3 dB) (ProBus 入力) | 500MHz (典型的な) |
| 上昇時間 (10-90%, 50 Ω) | 415 PS (典型的な) |
| 上昇時間 (20-80%, 50 Ω) | 290 PS (典型的な) |
| 入力チャネル | 4 |
| 垂直解像度 | 8ビット,最大11ビット 強化解像度 (ERES) |
| 敏感性 | 50 Ω: 1 mV-1 V/div,完全変数 1 MΩ: 1 mV-10 V/div,完全に変数 |
| DC垂直加減精度 (DC加減精度の加減成分) | ±(1%) F.S,0Vでオフセット |
| チャンネル間隔隔 | 定数BWまでDC: 40 dB (>100:1), (任意の2つの ProBus 入力チャネルに対して,同じ v/div 設定,典型) |
| オフセット範囲 | 50 Ω ±1.6 V @ 1 mV - 4.95 mV/div ±4 V @ 5 mV - 9.9 mV/div ±8 V @ 10 mV - 19.8 mV/div ±10V @ 20mV - 1V/div 1 MΩ ±1.6 V @ 1 mV - 4.95 mV/div ±4 V @ 5 mV - 9.9 mV/div ±8 V @ 10 mV - 19.8 mV/div ±16 V @ 20 mV - 100 mV/div ±80V @ 102mV - 1.0V/div ±160V @ 1.02V - 10V/div |
| DC垂直オフセット精度 | 偏位設定の ±(1.5% + 全スケールの 1% + 1 mV) (試験制限値) |
| 最大入力電圧 | 50 Ω: 5V RMS ± 10V ピーク 1 MΩ: 最大 400 V (DC +ピーク AC < 10 kHz) |
| 入力結合 | 1 MΩ AC,DC,GND 50 Ω DC,GND |
| 入力インペデンス | 50Ω+/-2%または1 MΩの電波17pF,10 MΩの電波9.5pFを供給したプロブで |
| 帯域幅制限 | 20MHz,200MHz |
| リスカリング | 長さ:メートル,インチ,フィート,ヤード,マイル;質量:グラム,スラグ;温度:セルシウス,ファレンハイト,ケルビン;角:ラディアン,弧度,弧分,弧秒,サイクル,回転,回転;速度:m/s,in/s,ft/s,yd/s,マイル/s; 加速: m/s2,in/s2,ft/s2,g0; 容量:リットル,立方メートル,立方インチ,立方フィート,立方ヤード; 力と (重量):ニュートン,穀物,オンス,ポンド; 圧力:パスカル,バー,大気 (技術)電気:ボルト,アンペア,ワット,ボルトアンペア,ボルトアンペア反応,ファラード,クーロン,オーム,シエメン,ボルト/メートル,クーロン/m2,ファラード/メートル,シエメン/メートル,パワーファクター磁気: ウェバー,テスラ,ヘンリー,アンプ/メートル,ヘンリー/メートル; エネルギー:ジュール,Btu,カロリー; 回転機:ラディアン/秒,周波数,革命/秒,革命/分,N?m,lb-ft,lb-in,oz-in,ワット,馬力■ その他: % |
横軸 - アナログチャンネル |
|
| タイムベース | 4 つの入力チャンネルに共通する内部タイムベース.EXT入力に外部クロックが適用される場合がある. |
| 取得方法 | リアルタイム,ロール,ランダム・インターリーブ・サンプリング (RIS),シーケンス |
| 時間/区分範囲 | 20ps/div - 1.6ks/div RIS は ≤ 10 ns/div で利用可能 ロールモード ≥100 ms/div ≤5 MS/sで利用可能 |
| 時計 の 精度 | <=1.5 ppm + (最後の校正から年あたり0.5 ppmの老化) |
| サンプルクロックジッター | 10μs までの時間帯: 100fsrms (内部タイムベース参照) 最大 10ms 取得された時間範囲: 360fsrms (内部タイムベース参照) |
| デルタ時間測定精度 | (RMS) + (時計の精度) (秒) |
| ジッター測定床 | sqrt{(frac{Noise}{SlewRate}) ^2+(サンプルクロックジッター) ^2;秒;rms; (TIE) } |
| チャネル・チャネル・デスク範囲 | ±9 x 時間/div. 設定,最大100 ms,各チャンネル |
| 外部タイムベース参照 (入力) | 10MHz+/-25ppmから50オーム |
| 外部タイムベース参照 (出力) | 10MHz,3.0 dBm +/-1 dBm,使用されている参照 (内部または外部参照) に同期されたシナ波 |
| 外部時計 | DCから100MHz; (50 Ω/1 MΩ),EXT BNC入力,低周波では最低上昇時間と振幅要件が適用される. |
アクセス - アナログチャンネル |
|
| 試料率 (単発) | 4Chで10GS/s 2 Ch で 20 GS/s |
| 試料率 (繰り返し) | 繰り返しの信号 (200 GS/s) (20 ps/divから10 ns/div) |
| メモリ長さ (4 Ch / 2 Ch / 1 Ch) (セグメント数) |
16M / 32M / 32M (5,000) |
| 断片間時間 | 1 μs |
| 平均値 | 合計平均は100万回;連続平均は100万回 |
| 強化解像度 (ERES) | 縦解像度 8.5~11ビット |
| 封筒 (エクストリーマ) | 封筒,床,屋根を100万回まで掃く |
| インターポレーション | 線形または Sin x/x (2 pt と 5 pt) |
トリガーシステム |
|
| モード | 標準 自動 単身 停止 |
| 情報源 | Ext,Ext/10,Line,またはFast Edgeの任意の入力チャネル;各ソースに固有の傾斜とレベル (ライントリガーを除く) |
| 結合 | DC,AC,HFRej,LFRej |
| トリガー前の遅延 | メモリサイズ 0-100% (100 ns の 1% 増加で調整可能) |
| トリガー後の遅延 | 0-10,000 リアルタイムモードでの分割,遅い時間/div 設定やロールモードで制限 |
| 停止する | 2 ns から 20 s まで,または 1 から 99 まで,999999 出来事 |
| トリガーとインターポレーターのジッター | ≤3.5ps RMS (典型) <0.1ps RMS (典型的,ソフトウェア支援) |
| 内部トリガーレベル範囲 | 中央から ±4.1 div (典型) |
| 外部トリガーレベル範囲 | Ext (±0.4V); Ext/10 (±4V) |
| 最大トリガーレート | 1,000,000波形/秒 (シーケンスのモードでは最大4チャンネル) |
| エッジ・トリガー・プロバスのインプットによるトリガー・センシビリティ | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC,AC,およびLFRejコップリング,≥10 mV/div,50 Ω) |
| エッジトリガー (Aux Input) でトリガー感度 | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC,AC,およびLFRej結合) |
| マックス トリガー周波数 スマート トリガー | 1.0 GHz @ ≥ 10 mV/div (最小トリガブル幅は750PS) |
トリガータイプ |
|
| エッジ | 信号が傾斜 (正,負,どちらか) と水平条件を満たすときに起動する. |
| 幅 | 選択可能な幅で正または負の障害を誘発します 最小幅500PS 最大幅20s |
| 障害 | 選択可能な幅の正または負の障害のトリガー.最小幅200PS,最大幅:20s |
| 窓 | 調整可能な限界値で定義されたウィンドウから信号が出るときに起動する |
| パターン | 5つの入力 (4チャネルと外部トリガー入力) の論理組み合わせ (AND,NAND,OR,NOR).各ソースは高,低,または気にしないでください.高および低レベルは独立して選択できます.パターンの開始または終了時のトリガー. |
| テレビ複合ビデオ | 選択可能なラインとフィールドを持つNTSCまたはPALトリガー; 選択可能なフレームレート (50または60Hz) とラインを持つHDTV (720p,1080i,1080p); 選択可能なフィールド (1-8),ライン (2000まで) を含むCUSTOMフレームレート (25, 30, 50,または 60 Hz) インターラッシング (1:12つ目は14つ目は1, 8:1),または同期パルス傾斜 (正または負). |
| ラント | 2つの電圧制限と2つの時間制限で定義された正または負のラントでトリガーします. 1 ns から 20 ns の間に選択します. |
| 流産率 | エッジレートのトリガー. dV,dt,傾斜の制限を選択します. 1 ns から 20 ns の間のエッジ制限を選択します. |
| インターバル | 1 ns から 20 s の間隔で選択可能なトリガー. |
| 退学 | 信号が1nsから20s間の選択された時間よりも長く停止した場合に起動する. |
| 測定トリガー | 数多くの測定パラメータから選択する. 限定値の測定値でトリガーする. カスケードトリガーの唯一のトリガーまたは最後のイベントとして使用できます. |
| 多段階:合格 (タイムアウトまたはステート/エッジ合格) | 指定された状態またはエッジが別の入力ソースで発生した場合にのみ,任意の入力ソースでトリガーする.ソース間の遅延は,時間またはイベントによって選択できます. |
| 排除技術によるトリガー | 予期される動作を指定し,その条件を満たしていないときにトリガーすることで,断続的なエラーをトリガーします. |
| 多段階:まず合格 | シーケンス取得モードでは,定義されたパターン,状態,またはエッジ (イベントA) が取得の最初のセグメントで満たされている場合にのみ,イベントBで繰り返し起動します.ソース間のホールドは,時間やイベントによって選択できます.. |
| 多段階:キャスケード (シーケンス) トリガー,能力 | "A"イベントで"A"イベントで"B"イベントで"Trigger"または"A"イベントで"B"イベントで"Qualify"や"C"イベントで"Trigger" |
| 多段階:キャスケード (シーケンス) トリガー,タイプ | カスケードAからB:エッジ,ウィンドウ,パターン (論理) 幅,障害,間隔,脱落,または測定.測定はステージBのみで行うことができます. カスケードA,B,C (測定):エッジ,ウィンドウ,パターン (論理),幅,グリッチ,間隔,ドロップアウト,または測定.測定はステージCのみで行うことができます. カスケード A それから B それから C: エッジ,ウィンドウ,パターン (論理) |
| 多段階:カスケード (シーケンス) トリガー,ホルドフ | A と B または B と C の間のホールドオフは,時間やイベントの数によって選択できます. カスケードの最後の段階として測定トリガーの選択は,前の段階と最後の段階の間のホールドオフ設定を排除する. |
| トリガースキャン | トリガートレーナーは 波形を分析し 普通の行動を特定し 異常な行動を標的とする 珍しいイベントのスマートトリガーセットアップを 大量に設定します訓練者は 射殺率に基づいて 誘発設定を学習します範囲外で,それらを順序的に適用します. |
低速シリアルプロトコルトリガー (オプション) |
|
| サポートされたプロトコル | I2C,SPI (SPI,SSPI,SIOP),UART-RS232,CAN11CAN20CAN FD,LIN,FlexRay,MIL-STD-1553,オーディオバス (I2S,LJ,RJ,TDM),USB1.x/20SATA |
高速シリアルプロトコルトリガー |
|
| データ率 | (オプション WR8K-80B-8B10B TD) 150 Mb/s - 3.125 Gb/s |
| パターンの長さ | 80ビット NRZ または 8b10b |
| 時計復元ジッター | 1ps rms + 0.3% 単位間隔 rms 50% 移行密度を持つ PRBS データパターン |
| ハードウェアクロック復元ループ BW | PLLループ BW = Fbaud/5500, 100 Mb/s から 2.488 Gb/s (典型的な) |
測定ツール |
|
| 測定機能 | 平均値,最小値,最大値,標準偏差,総数を含む統計値とともに最大8つの測定パラメータを表示する.各パラメータの各発生が測定され,統計表に追加されます.ヒスティコンは,パラメータと波形特性の高速で動的な表示を提供します.パラメータ数学では,2つの異なるパラメータの足し,引く,掛け,または分割を可能にします.パラメータゲートは,ソース波形上の測定の位置を定義するパラメータの受け入れ基準は,範囲設定または波形状態に基づいて許容値を定義します. |
| 測定パラメータ - ホリゾナル + ジッター | サイクル (数),遅延 (トリガーから, 50%),Δ遅延 (50%),任務サイクル (50%, @レベル),エッジ (数, @レベル),落ち込み時間 (90-10, @レベル),頻度 (50%, @レベル),半期 (@レベル),待ち時間 (@level), N サイクル ジッター (ピーク-ピーク), ポイント数, 期間 (50%, @レベル), Δ 期間 (@レベル), 段階 (@レベル), 上昇時間 (10-90, @レベル), セットアップ (@レベル), スキウ (@レベル), スリューレート (@レベル),時間間隔のエラー (@レベル), 時間 (@レベル), Δ 時間 (@レベル), 幅 (50%, @レベル), Δ 幅 (@レベル), X (値) @max, X (値) @min |
| 測定パラメータ - 垂直 | 幅,ベース,レベル@X,最大,平均,中間,最小,ピークからピーク,RMS,STD 偏差,トップ |
| 測定パラメータ - パルス | エリア,ベース,落下時間 (90-10,80-20,@levels),オーバーショット (正,負),上昇時間 (10-90,80-20, @levels),トップ,幅 (50%) |
| 測定パラメータ - 統計 (ヒストグラム) | 全幅 (@ 半最大, @ %), 幅, ベース, ピーク @ 最大の人口, 最大, 平均, 中間, 最低, モード, 範囲, RMS, STD 偏差, トップ, X (値) @ ピーク, ピーク (数), 百分点,人口 (@bin)合計) |
数学ツール |
|
| 数学機能 | 最大8つの数学的関数追跡 (F1-F8) を表示する.使いやすいグラフィカルインターフェースにより,各関数追跡に最大2つの操作を設定することが簡単になります.数学上の数学を実行するために一緒に鎖にすることができます.. |
| 数学演算子 - 基礎数学 | 平均 (合計),平均 (連続),差 (-),エンベロープ,フロア,逆 (マイナス),製品 (x),比率 (/),相互,再スケール (単位で),上限,合計 (+). |
| 数学演算子 - フィルター | 強化された解像度 (11ビット垂直まで),インターポレーション (立方,二次,sinx/x), (SinX) /x. |
| 数学演算子 - 周波数分析 | FFT (パワースペクトル,大きさ,相,パワー密度,実,想像,大きさ^2),全記録長度まで.Rectangular, VonHann, Hamming, FlatTop, Blackman Harris ウィンドウから選択してください. |
| 数学演算子 - 関数 | 絶対値,相関 (二つの波形),派生値,デスクイブ値 (再サンプル),Exp値 (ベースe値),Exp値 (ベース10値),積分値,逆値 (マイナス値),ログ値 (ベースe値),ログ値 (ベース10値),対等値,再スケール値 (単位付き)スクエア平方根,ズーム (アイデンティティ) |
| 数学演算子 - その他 | セグメント スパース |
測定と数学統合 |
|
| 測定と数学統合 | 計測パラメータ最大200億の統計分布を表示するヒストグラム.計測パラメータ最大100万のトレンド (データログ) トラック (表示パラメータ対時間,取得に関連した時間) 任意のパラメータ持続性ヒストグラムと持続性追跡 (平均,範囲,シグマ) |
合格/不合格試験 |
|
| 合格/不合格試験 | 単一または二重パラメータ比較 (すべての値または任意の値 <. ≤, =, >, ≥ を比較) を使用して最大8回の合格/失敗クエリを表示します.±Δ値または %) 内の制限値またはマスクテスト (事前に定義されたまたはユーザーによって定義されたマスク), All In, All Out, Any In, or Any Out の条件) で, boolean 式にクエリを組み合わせて Pass or Fail IF "All True", "All False", "Any True", "Any False",またはグループまたは"All"または"Any",フォローする THEN Save (波形), Stop, Alarm, (送信) Pulse, Hardcopy (メール送信,スクリーン画像保存,クリップボード保存,プリンターに送信) または (保存) LabNotebook. |
ディスプレイシステム |
|
| サイズ | カラー 12.1"ワイドスクリーンフラットパネル 高解像度のタッチスクリーン付き TFTアクティブマトリックス |
| 決議 | WXGA 1280 x 800 ピクセル |
| 痕跡数 | 最大16のトラスを同時に表示します チャンネル,ズーム,メモリ,数学的トラスを同時に表示します |
| 格子スタイル | オート,シングル,ダブル,クワッド,オクタル,X-Y,シングル+X-Y,ダブル+X-Y,タンデム,クワトロ,十二,十六,三重,ヘクサックス |
| 波形表示 | 単一のサンプル点または単一のサンプル点 |
貫徹 する こと |
|
| アナログ と 色 に 基づく 持続性 | 変化する飽和度レベル.メモリにそれぞれのトラスの持続データを格納します. |
| 忍耐 の 種類 | アナログ,カラー,または3次元を選択 |
| トレース選択 | すべての痕跡または任意の組み合わせの持続性を有効にする |
| 持続 的 な 老化 | 500msから無限まで選択する |
| スイープ表示モード | すべて 蓄積された,または最後の痕跡が強調されたすべての蓄積された |
ズーム拡張痕跡 |
|
| ズーム拡張痕跡 | 8 Zoom と 8 数学/Zoom トレースまで表示 |
内部波形記憶 |
|
| 内部波形記憶 | 4つのアクティブな波形メモリ (M1-M4) は,16ビット/ポイント全長波形を格納する.波形は,データ格納媒体の容量によってのみ制限される任意の数のファイルに格納することができます. |
セットアップ ストレージ |
|
| 前面パネルと計器具の状態 | 内部ハードドライブ,ネットワーク,またはUSB接続された周辺デバイスに保存します. |
自動設定 |
|
| オートセットアップ | 自動で設定 タイムベース,トリガー,および感度 繰り返し信号の幅広い表示 |
| 垂直スケールを見つける | 選択されたチャネルのための垂直感度とオフセットを自動的に設定し,最大動的範囲で波形を表示します |
カリブレーション |
|
| 自動校正 | 指定されたDCとタイミングの精度が最低1年間維持されることを保証する. |
プロセッサ/CPU |
|
| タイプ | インテル© i5-6500 クアッドコア,3.2 GHz (以上) |
| プロセッサメモリ | 8 GB 標準,最大 16 GB オプション |
| オペレーティングシステム | マイクロソフト Windows® 10 |
| オシロスコップ操作ソフトウェア | テレダイヌ・レクロイ・MAUITMとワンタッチ |
| リアルタイムクロック | 日付と時刻は,印刷ファイルで波形で表示される. SNTP サポートは,精密な内部クロックに同期する. |
接続性 |
|
| イーサネットポート | 10/100/1000BaseTイーサネットインターフェース (RJ45ポート) をサポートする |
| USB ホスト ポート | 4つのサイドUSB 3.1 Gen1ポートと1つのフロントUSB 2.0ポートがWindows対応デバイスをサポート |
| USB デバイス ポート | 1 ポート - USBTMC を USB 3.1 Gen1 上に |
| GPIB ポート (オプション) | IEEE - 488.2 (外部) をサポートする |
| 外部モニターポート | HDMI 1.4 (Qty. 1) とDisplayPort 1.2 (Qty. 1) を利用し,顧客から供給される外部モニターをサポートする.UHD 3840 x 2160 ピクセル解像度と外部モニターのスプリットグリッド機能の拡張デスクトップ操作をサポートしています外部モニターのタッチスクリーン統合をサポートします (注: 外部ディスプレイはフジツゥーのタッチスクリーンドライバを使用することはできません). |
| リモコン | Windows オートメーション,または LeCroy リモートコマンドセットを介して |
| ネットワーク通信規格 | VXI-11またはVICP,LXIクラスC (v1.2) 適合 |
補助入力 |
|
| シグナルタイプ | フロントパネルで外部トリガーまたは外部クロック入力を選択します |
| 結合 | 50 Ω: DC; 1 MΩ: AC,DC,GND |
| マックス 入力電圧 | 50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + ピーク AC ≤ 10 kHz) |
補助出力 |
|
| シグナルタイプ | コントロール信号から選択するかオフ |
| 出力信号 | 500 Hz-1 MHz 平方波または直流レベル; 50 mV-1 V を 1 MΩ に |
| 制御信号 | トリガー有効 トリガーオフ 合格/失敗状態 快速エッジ オフ |
| コネクタタイプ | BNCは前側に位置しています |
探査機 |
|
| 探査機 | Qty. (4) ÷ 10 パシブ・プロブ |
| 探査機システム | ProBus. 自動で,さまざまな互換性のある探査機を検出し,サポートします |
| スケール要因 | 自動または手動で選択される |
| カリブレーション出力 | デフォルトは1kHz平方波,1Vp-p (典型的な) で,出力は探査フックに. 500Hzから1MHz平方波,50mVから1.0Vまで設定できます. |
電力 需要 |
|
| 電圧 | 100-240 VAC ±10% 50/60 Hz ±5% 110-120 VAC ±10% 400 Hz ±5% 自動交流電圧選択 |
| 定数電力の消費量 | 285W / 285VA |
| マックス 電力消費量 | 375 W / 375 VA (PCの周辺機器と4チャネルに接続されているアクティブ・ソンド) |
認証 |
|
| 認証 | CEコンプライアンス,ULとcULリスト; UL 61010-1 (第3版),UL 61010-2-030 (第1版) CAN/CSA C22.2 61010-1-12号 |
環境問題 |
|
| 温度 (動作) | +5 °Cから +40 °C |
| 温度 (動作しない) | -20 °C から +60 °C |
| 湿度 (動作) | 相対湿度 (不凝縮) +31°Cまで 5%~90% 上限は, +40 °Cで相対湿度 (不凝縮) の50%まで低下する. |
| 湿度 (動作していない) | 比較的湿度 (不凝縮) は,MIL-PRF-28800F による5〜95% |
| 高さ (動作) | 10000フィート (3048m) まで +30°C以下 |
| 高さ (動作していない) | 高さ4万フィート (12,192m) まで |
| ランダム振動 (動作) | 0.31gms 5 Hz から 500 Hz,三つの直角軸のそれぞれで15分 |
| ランダム振動 (動作しない) | 2.4gms 5 Hz から 500 Hz,三つの直角軸のそれぞれで15分 |
| 機能ショック | 30gピーク,半シナス,11msパルス,三つの直角軸のそれぞれに3回の衝撃 (正と負),合計18回の衝撃 |
サイズ と 重さ |
|
| 尺寸 (HWD) | 12.44"H x 16.42"W x 9.37"D (316 x 417 x 238mm) |
| 体重 | 22.8ポンド (10.3kg) |
| 輸送重量 | 37.5ポンド (17.0kg) |
リモコン/ネットワーク オプション |
| USB2-GPIB 外部USB 2.0からGPIB IEEE 488.2アダプター |
シリアルデータの適合性 |
| QPHY-ENET QualiPHY イーサネット 10/100/1000BT コンプライアンスのソフトウェアオプション |
| QPHY-MOST50 QualiPHY MOST50 ePHY コンプライアンス ソフトウェア オプションが有効.オプション DFP2 と SDM または SDA3 が必要です. |
| QPHY-USB QualiPHY USB 2.0 コンプライアンス ソフトウェア オプションが有効 |
各種 |
| OC1024-A 追加の棚と引き出しのツールのカート |
シリアルデータ試験装置 |
| TF-AUTO-ENET 100Base-T1 と 1000Base-T1 のデバッグのための自動車イーサネット ブレイクアウト テスト フィクチャー |
| TF-ENET-B 10/100/1000BaseT イーサネット テスト 装置 |
| TF-USB-B USB 2.0 適合性試験装置 |
差探査機 (4〜6GHz) |
| Dx10-SI D410/D610用の交換溶接先の鉛セット |
| Dx20-SI D420/D620用の交換溶接先の鉛セット |
| Dx10-PT-KIT WaveLink Dx10-PT 調整可能な位置付け器のヒントキット. 機械的なインターコネクト,アデシブキット,接続ガイド,手持ちの杖,交換ピンを含むXYZ位置付け器組.4) /ソケット (Qty 2). |
| Dx20-PT-KIT WaveLink Dx20-PT 調整可能な位置付け器のヒントキット. 機械的なインターコネクト,アデシブキット,接続ガイド,手持ちの杖,交換ピン (Qty) と XYZ 位置付け器の組成を含む.4) /ソケット (Qty)2 について |
| Dx10-ハイテンプ WaveLink温度拡張ケーブル Dx10 1セットのマッチ 30インチ高温ケーブル, 1ソルダー先端リードセットを含む |
| Dx20-HiTemp WaveLink温度拡張ケーブル Dx20. 対応した30インチ高温ケーブル1セット,溶接先リードセット1セットを含む |
| Dx10-QL-3SI Dx10 増幅器の使用のためのQuickLink Solder-In スタートパック |
| Dx20-QL-3SI Dx20 増幅器の使用のためのQuickLink Solder-In スタートパック |
| D610-A-CCNIST D610-AのNIST校正.テストデータも含む. |
| D620-A-CCNIST D620-A の NIST カリブレーション.テストデータを含みます. |
| D410-A-CCNIST D410-AのNIST校正.テストデータも含む. |
| D420-A-CCNIST D420-AのNIST校正 試験データも含む. |
| D410-A-PB2 4 GHz ProBus2 差点探知器 Dx10-SI 溶接先 (Qty.1) Dx10-QC クイックコネクト (Qty.1) と Dx10-SP スクウェアピン (Qty.1) |
| D420-A-PB2 4 GHz ProBus2 差点探知器 Dx20-SI 溶接先 (Qty.1) Dx20-QC クイックコネクト (Qty.1) と Dx20-SP スクエアピン (Qty.1) |
| D400A-AT-PB2 4GHz ProBus2 調整可能な先端の差分探査機 |
活性電圧探査機 |
| ZS1500 1.5 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS1000 1 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS2500 2.5 GHz,0.9 pF,1 MOhm 活性電圧探査機 |
| ZS4000 4.0 GHz,0.6 pF,1 MOhm 活性電圧探査機 |
差探査機 (<=1.5 GHz) |
| AP033 500MHzの差探査機 |
| ZD200 200 MHz,3.5 pF,1 MOhm アクティブ・ディフェリエンシャル・プロブ,±20V限られた利用可能性 |
| ZD500 500 MHz,1.0 pF アクティブ・ディフェリエンシャル・プロブ, ±8 V |
| ZD1000 1 GHz,1.0 pF アクティブ・ディフェリエンシャル・プロブ,±8V |
| ZD1500 1.5 GHz, 1.0 pF アクティブ・ディフェリエンシャル・プロブ, ±8 V |
現在の探査機 |
| CP150 150A,10MHz電流探査機 - AC/DC,150A rms,500Aピークパルス,2メートルケーブル限られた利用可能性 |
| CP500 500A,2MHz電流探査機 - AC/DC,500A rms,700Aピークパルス,6メートルのケーブル |
| CP030 30A,50MHz 電流探査 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル限られた利用可能性 |
| CP031 30A,100MHz 電流探査 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル |
| CP030A 30A,50MHz 高感度電流探査機 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル限られた利用可能性 |
| CP031A 30A,100MHz 高感度電流探査機 - AC/DC,30A rms,50Aピークパルス,1.5メートルのケーブル |
| CA10 プログラム可能な電流センサーとプロバスアダプタ |
| DCS025 デスクイブ校正 電気電流探査機の源 |
高電圧パッシブ探査機 |
| HVP120 6kV高電圧パッシブ探査機 400MHz |
パシブ・プロンブ |
| PP008-1 500MHz 消極探査機 2.5mm 10110 モーム |
| PP009-1 500MHz のパッシブ・プロンブ, 10: 1 (WaveSurfer Xs 向け),PP005A と機械的に同一 |
| PP022-1 500MHz 消極探査機 2.5mm 10110 モーム |
| PP024-1 500MHzパッシブ探査機 5mm 10110 モーム |
高電圧差探査機 |
| AP031 700V,25MHz 高電圧差探知器 (÷10, ÷100)限られた利用可能性 |
| HVD3102A 1kV,25MHz 高電圧差分探査機 自動ゼロ断線 |
| HVD3102A-NOACC 1kV,25MHz 高電圧差分探知器 尖端なし アクセサリーと自動ゼロ断線 |
| HVD3106A 1kV,120MHz 高電圧差分探査機 自動ゼロ断線 |
| HVD3106A-NOACC 1kV,120MHz 高電圧差分探知器 尖端なし アクセサリー,自動ゼロ断線 |
| HVD3106A-6M 1kV,80MHz 高電圧差探知器 6mケーブルと自動ゼロ断線 |
| HVD3206A 2kV, 120 MHz 高電圧差分探査機 オートゼロ断線 |
| HVD3206A-6M 2kV,80MHz 高電圧差探知器 6mケーブルとAuto Zero 切断 |
| HVD3605A 6kV,100MHz 高電圧差分探知器 オートゼロ断線 |
| HVD3220 2kV,400MHz 高電圧差探査機 |
探査器の部品とキット |
| PACC-CL001 SMD 0.5MM用の探査器クリップ |
| PACC-LD004 交換右角Lリード |
| PACC-LD003 交換右角Sリード |
| PACC-CD008 折りたたむポゴ粉 (2個分) |
| Dx10-HiTEMP WaveLink温度拡張ケーブル Dx10 1セットのマッチ 30インチ高温ケーブル, 1ソルダー先端リードセットを含む |
| Dx20-HiTEMP WaveLink温度拡張ケーブル Dx20. 対応した30インチ高温ケーブル1セット,溶接先リードセット1セットを含む |
| Dx10-SI-HiTEMP D410/D610と温度延長ケーブルで使用するための交換溶接先のリードセット |
| Dx20-SI-HiTEMP 交換 D420/620 と温度延長ケーブルで使用するための溶接先のリードセット |
| PACC-ZD001 ZD微分探査用のY鉛アダプター - Qty 1 |
| PACC-ZD002 ZD微分探査器の溶接鉛 - QTY 2 |
| PACC-ZD003 ZD微分探査機の長スプリンググラウンド - QTY 2 |
| PACC-ZD004 ZD微分探査機の点貯蔵器 - QTY 2 |
| PACC-ZD005 ZD差探査用の回転端アダプタ - QTY 1 |
| PACC-ZD006 ZD微分探査用の小さなICアダプタ - QTY 2 |
| PK111 ZD500,ZD1000,およびZD1500のための交換アクセサリーキット |
| Dx10-ケーブルハイテンプ Dx10 HiTemp Solder tip leadset と使用するための交換30インチマッチされたケーブルセット |
| Dx20-ケーブルハイテンプ Dx20 HiTemp Solder tip leadset と使用するための 30 "マッチされたケーブルセットを交換する |
探査機アダプター |
| TPA10 TekProbeからProBusプロブアダプター |
活性電圧レールプローブ |
| RP4030 パワー/電圧レールプローブ. 4 GHz帯域幅, 1.2x減速, +/-30Vオフセット, +/-800mV 溶接電線,同軸ケーブル,PCBマウントの完全なセットを含む.限られた利用可能性 |
| RP4000-MCX-LEAD-SI Qty 3 MCX 4 GHz 溶接用鉛用アクセサリー (鉄道探査機付きの付属機以外) 18cm 長 |
| RP4000 ブラウザ RP2060/RP4060 ブラウザチップアクセサリー.0オム (1x),450オム (10x) および950オム (20x) のチップを含む. |
| RP4060 パワー/電圧レールプロブ. 4 GHz帯域幅, 1.2x減衰, +/-60Vオフセット, +/-800mV 溶接線と同軸ケーブルの完全なセットを含む. ブラウザ先端は別々に販売 |
| RP2060 パワー/電圧鉄道探査機. 2 GHz帯域幅, 1.2x減衰, +/-60Vオフセット, +/-800mV 溶接電線と同軸ケーブルの完全なセットを含む. ブラウザの先端は別々に販売 |
高電圧光学的に隔離された探査機 |
| HVFO100-1X-TIP-U HVFO10X +/-1V (1x減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-5X-TIP-U HVFO10X +/-5V (5倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-10X-TIP-U HVFO10X +/-10V (10倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-20X-TIP-U HVFO10X +/-20V (20倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO100-40X-TIP-U HVFO10X +/-40V (40倍減衰) ユニバーサル・ティップアクセサリー |
| HVFO108 高電圧光ファイバープローブ,150MHz帯域幅.ソフトキャリーケースを含む.減衰点が必要 (別途注文).Qty. 1 1m光ファイバーケーブルを含む. |
60V 共通モードの差探査機 |
| DL05-HCM 500 MHz 60 V コモンモード差探査機.標準的なリードと先端を含む. |
| DL10-HCM 1 GHz 60 V コモンモード差探査機.標準的な電線と先端を含む. |
| DL-HCM-HiTemp DL-HCMシリーズ 高温溶接先 30MHz帯域幅 1m長 |
| DL-HCM-Acc-Kit DL-HCMシリーズのアクセサリーキット,探査機ホルダー,マイクロICグリッバー (Qty 2.),Yバナナアダプター. |
FAQ:
Q: どんな配達方法を使いますか? 配達時間はどれくらいですか?
A: その通りEMS,DHL,FedEx,UPS,およびTNTで追跡番号で送ります.配送は通常4-7営業日かかります.
Q: 税金と税金はどのように扱われますか?
A: その通り税金や税金は国によって異なりますが,通常は購入者の責任です.詳細については,現地輸入規制を確認してください.
Q: 支払い条件は?
A: その通り我々は出荷前に100%のT/T支払いを要求する.
Q:国際的に購入された製品の品質をどのように保証できますか?
A: その通り私たちは評判の良いサプライヤーと協力し,出荷前に徹底的な検査を行います.ほとんどの製品には保証があります.具体条件を確認してください.
Q: 荷物が遅れたらどうしたらいいですか?
A: その通り提供された追跡情報を確認してください.遅延がある場合は,更新のために私たちまたはキャリアに直接連絡してください.
Q: 大量注文の割引はありますか?
A: その通りはい,大量購入では割引が可能です.ご要望についてご相談ください.
