Agilent E4362Aは,太陽電池パレートの出力特性をシミュレートする600Wの太陽電池パレートシミュレータDC電源モジュールです.E4362Aは,主に非常に低い出力容量を持つ電流源です異なる環境条件 (例えば温度,年齢,日食,スピンなど) の下で異なる太陽電池の出力を正確にシミュレートすることができます.E4360は2つの方法で操作する柔軟性を提供します:

•SASが内部で太陽電池のIV曲線を作成するために必要な4つの主要な運用パラメータ (Voc,Isc,Vmp,Imp) を入力します
•太陽電池のIV-V曲線のユーザー定義表をダウンロードする

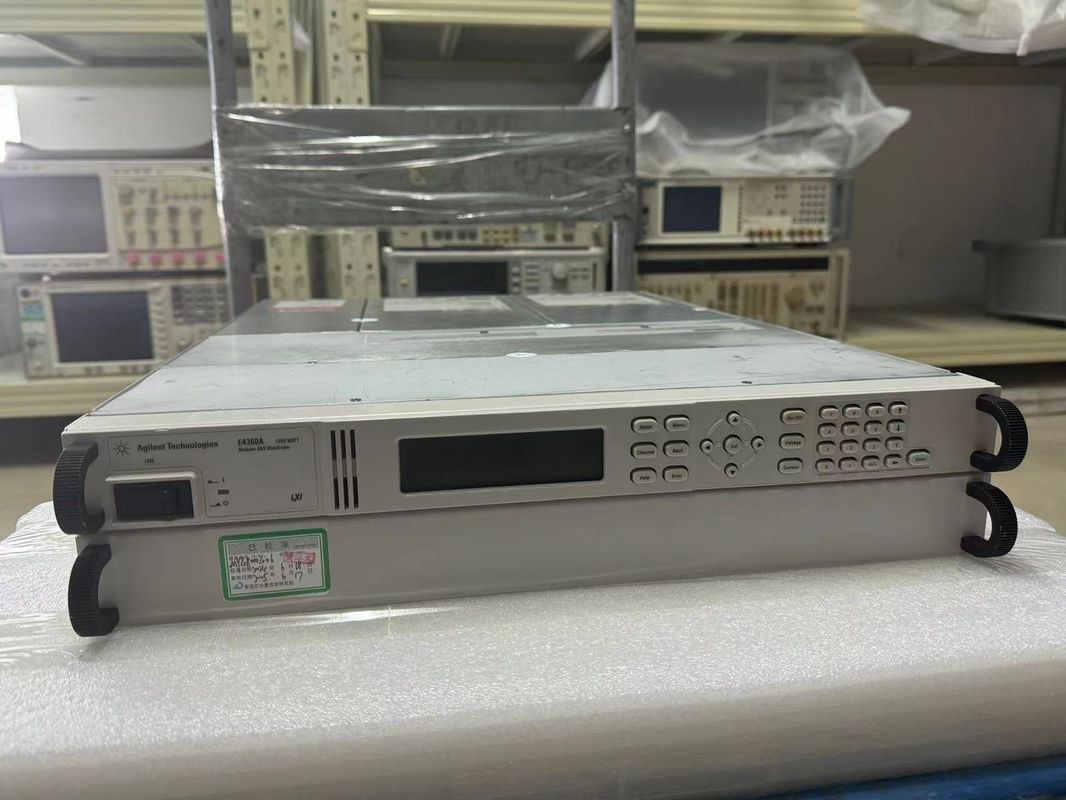

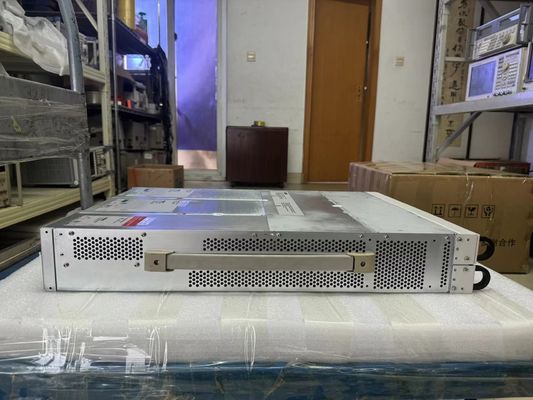

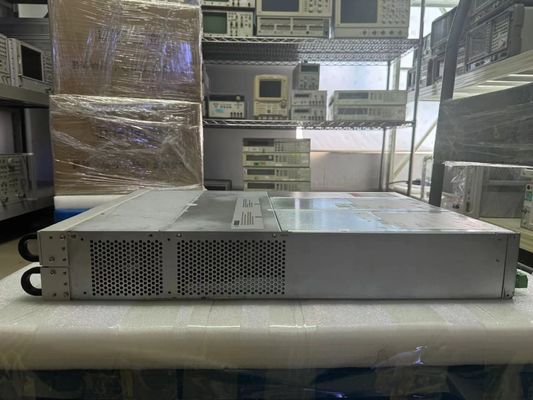

このモジュールは,最大2つのモジュールを収容できるAgilent E4360Aモジュール式太陽系配列シミュレーター (SAS) メインフレームと動作し,2Uの大きなサイズでラックスペースを節約します.GPIBインターフェースは標準です.

テストシステムソフトウェア開発を簡素化するために, 14360A システム制御ツールソフトウェアパッケージはE4360A SAS メインコンピュータに無料で配送されています.このソフトウェアは複数のSASのプログラミングと制御を簡素化します単一の関数呼び出しで SAS システムで最大 100 E4360 出力設定と制御を可能にします

特徴と仕様には,以下が含まれます.

• どんなタイプの太陽電池電池の正確なシミュレーション 小規模: 2U のラックスペースで最大 2 つの出力
• 高出力 ◎出力あたり最大600W
• I-V 曲線の急速な変化と急速な回復切換時間
• 環境条件をシミュレートするのが簡単です
• LAN,USB,GPIBインターフェース標準
• LXIクラスCの仕様に完全に適合する
• カスタムターンキーシステムまたは個別機器利用可能

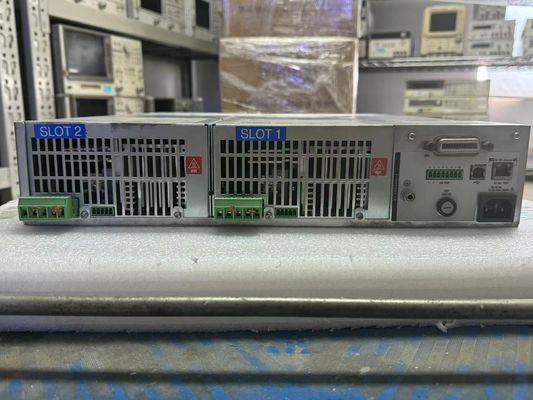

• E4360シリーズ最大2つのモジュール (モジュールは別々に注文されます) を受容します.
• LAN,USB,GPIBインターフェースを標準的に提供
• 最大総出力 (=モジュール総出力総の合計)
  • 200〜240VAC入力から動作する場合は1200W
  • 100 - 120 VAC 入力から動作する場合600 W
• 保護応答の特徴
  • INH 入力: 阻害の受信からシャットダウン開始までの5 μs
  • 結合出力の故障:故障の受信からシャットダウン開始までの < 10 μs
• AC メイン
  • 定数入力: 100/120/220/240 VAC 50/60/400 Hz
  • 入力範囲: 86 VAC 264 VAC
  • 電力消費量: 2000 VA (メインフレームには電力因子調整がある)
  • 交流電線のピーク値:典型的には1kV
  • 最大入力電源: 2000VA,2000W
  • シューズ: 15 A/250 VAC ビブタイム遅延 (Agilent p/n 2110-0054)
  • 100/120 VAC 注: 2 つの出力モジュールがインストールされている場合,名目100-120 VACで指定された交流電源回路は,E4360Aメインストラームに十分な電流を供給することはできません.内部回路は,モジュールの出力電流を 定位電流の半分に制限します.単一のインストールされたモジュールでは,全出力電流は名目100-120VACで利用可能になります.
• 救済可能な国
  • メモリ位置: 2 (0 と 1)
  • 前置状態: 0
• コマンド処理時間: = コマンドの受信から出力変更開始までの1 ms
• 保護応答の特徴
  • INH 入力: 阻害の受信からシャットダウン開始までの5 μs
  • 結合出力の欠陥:
• インターフェース機能
  • GPIB:SCPI - 1993,IEEE 488.2対応インターフェース
  • LXI適合:Cクラス
  • USB 2 について0: Agilent IO ライブラリ バージョン M が必要です.01.01以上,または14.0以上
  • 10/100 LAN: Agilent IO Library バージョン L を必要とする.01.01以上,または14.0以上
  • 内蔵ウェブサーバー: Internet Explorer 5+ または Netscape 6.2+ を必要とする
• 環境条件
  • 作業環境:室内使用,II級の装置 (AC入力用),汚染度2
  • 温度範囲: 0°C~55°C (周囲温度40°C以上では,電流は1°Cあたり1%減算される)
  • 相対湿度 95% まで
  • 高さ: 2000 メートル まで
  • 保存温度: -30°Cから70°C
  • この製品で使用されるLEDは,IEC 825-1の1級LEDである.
