| ブランド名: | Tektronix |
| モデル番号: | 370B,371B |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 1~3仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

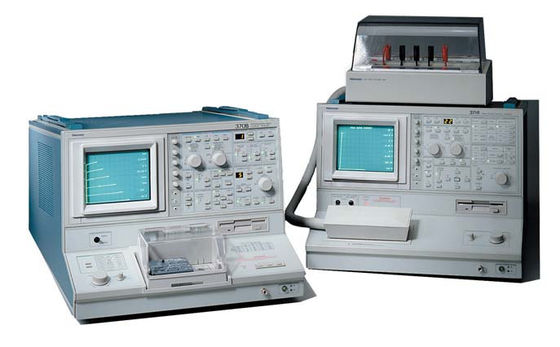

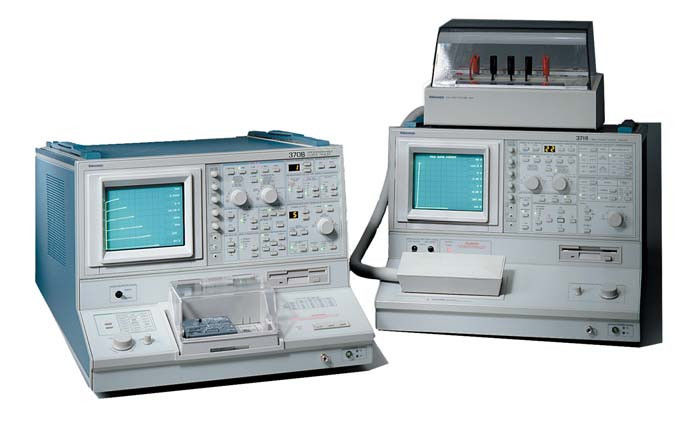

テクトロニクスのカーブトレーサは、半導体デバイスの DC 特性をテストするための能力と多用途性を提供します。 370B および 371B カーブ トレーサは、使いやすいフロント パネル、デジタル取得および表示、およびプログラム機能を組み合わせて、さまざまなアプリケーションのニーズに対応します。
研究開発ラボでは、新しい設計の特性評価、SPICE パラメータの抽出、故障解析、およびデータシートの生成に Tektronix カーブ トレーサが使用されています。製造テストでは、テクトロニクスのカーブトレーサーを使用してデバイスの品質を検証し、プロセスを監視します。また、デバイスの性能を検証し、故障分析を実行し、コンポーネントを照合するための受入検査にも使用されます。

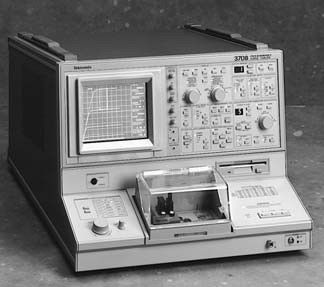

370B
高分解能カーブトレーサの世界標準である 370B は、1 pA および 50 µV の測定分解能と組み合わせて、最大 20 A/2,000 V の供給能力を提供します。 370B は、集積回路、トランジスタ、サイリスタ、ダイオード、SCR、MOSFET、電気光学部品、太陽電池、ソリッドステート リレー、その他の半導体デバイスの DC パラメトリック特性評価を実行します。プッシュボタンのソースと測定の設定があるため、あるテストから次のテストに簡単に変更できます。

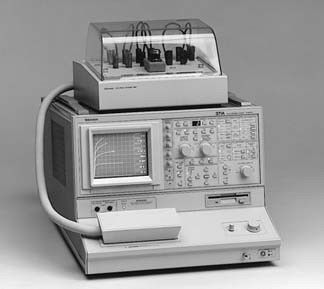

371B
高出力カーブトレーサの業界リーダーである 371B は、サイリスタ、SCR、IGBT、パワー MOSFET などのさまざまなパワー半導体の DC パラメトリック特性評価を実行します。高電圧コレクタ モードでは、最大 3,000 ボルトのデバイスのオフ特性をテストできます。パルス高電流コレクタ モードは、オン特性をテストするためにピーク 400 アンペアを超える出力電流パルスを提供し、最大 3,000 ワットの高電力テストを可能にします。スイープ測定モードでは、371B は低デューティ サイクルのパルスでデバイスを刺激しながら、一連の曲線を自動的に構築します。この機能により、デバイスを過度に加熱することなく電力曲線を表示できます。
すべての 370B および 371B 測定の対話型制御は、フル機能のフロント パネルまたは GPIB 経由で実行されます。すべての動作パラメータは GPIB コントローラを使用して制御できます。 370B および 371B シリーズ LabView ドライバは、次の場所から入手できます。テクトロニクス・コムWebサイト。これらのドライバーには、カスタム測定ソリューションを作成するための多くの構成要素が含まれています。
最大 80 個のデジタル化された特性曲線をフロッピーディスクまたは内部不揮発性メモリに保存し、ボタンを押すだけで呼び出すことができます。その後、ライブ曲線を以前に保存した曲線と比較して、温度ドリフトや動作パラメータのその他の変化を評価できます。データを識別しやすくするために、曲線データのラベル付けや注釈付けに最大 24 文字のテキストを使用できます。
動作パラメータは、370B および 371B システム メモリ、内蔵 1.44 MB フロッピー ドライブなどのいくつかの保存方法を使用して調整、保存、呼び出しすることも、GPIB コントローラ経由で外部に送信することもできます。
370B および 371B は 3 つのカーソル測定モードを提供します。ドット カーソルを使用すると、任意の時点で電圧、電流、gm、または DC ベータを画面に直接読み出すことができます。ウィンドウ カーソルを 2 つの曲線の間に配置して、小信号のベータまたは gm を測定したり、視覚的な合否テストにも使用できます。ファンクション ライン カーソルは、傾きまたは切片の値を画面に読み出します。
スイープ測定モードでは、カーブトレーサは自動的に一連のカーブを構築します。 371B は、低いデューティ サイクル パルスでこれを実現します。この機能により、デバイスを過度に加熱することなく電力曲線を表示できます。
曲線出力データは、370B および 371B から Citizen iDP-3240 サーマル プリンターに直接送信できます。 370B および 371B が次のタスクを実行している間、印刷は続行できます。
コレクター供給
|
ピーク電圧 (範囲) |
16V |
80V |
400V |
2,000V |
|---|---|---|---|---|
| 極性モード | AC、± DC、± リーク、± 整流正弦波 | |||
| 利用可能な電流 | ||||
| ピーク電流 | 10A | 2A | 0.4A | 0.05A |
| ピーク電流（PULSEモード） | 20A | 4A | 0.8A | 0.1A |
| 利用可能な抵抗 | ||||
| 最小直列抵抗 | 0.26Ω | 6.4Ω | 160Ω | 20kΩ |
| 最大直列抵抗 | 800Ω | 20kΩ | 500kΩ | 12.5MΩ |
利用可能なピーク電力
16、80、400 V 範囲 -0.08、0.4、2、10、50、220W。
2,000Vレンジ -0.08、0.4、2、10、50W
最大ピーク電圧の%としての可変コレクタ電源設定 -0 ～ 100% (0.1% 刻み)。
ループ補償 (標準) 範囲 -少なくとも100pF。
ステップジェネレーター
正確さ
インクリメンタル -1.5%。
絶対 -総出力の 1.5% + 3% x STEP AMPLITUDE 設定 + 1 mV または 1 nA 未満。
オフセット制御範囲 -STEP AMPLITUDEの-10倍から+10倍まで可変。
解決 -ステップ振幅設定 x 1%。
現在のモード
振幅範囲 -21 ステップの 1-2-5 シーケンスで 50 nA ～ 200 mA。
最大電流 -20x ステップ振幅設定、制御が 200 mA に設定されている場合は 10x ステップ振幅設定。
最大電圧 -少なくとも10V。
最大対向オフセット電流 -10x ステップ振幅。
最大対向電圧 -15V未満。
リップルプラスノイズ -0.5% x ステップ振幅 + 10 nA 未満。
電圧モード
振幅スイッチ範囲 -50 mV ～ 2 V、1-2-5 の 6 ステップのシーケンス。
最大電圧 -20x ステップ振幅。
最大電流 -10V以下で500mA以上、15Vで200mA以上、40Vで10mA以上。
短絡電流制限 -500mA、+50%、-20%。
最大対向オフセット電流 -10x ステップ振幅。
最大対向電流 -20mA未満。
リップルプラスノイズ -0.5% x ステップ振幅 + 10 mV 未満。
ステップレート -2x ライン周波数 (AC コレクタ電源モードでは 1 x ライン周波数)。ステップはコレクタ電圧 0 で発生します。
パルスステップ -80 μs または 300 μs 幅、±10%。
ステップとオフセット極性 -STEP GENERATOR POLARITY INVERT が無効な場合のコレクタ電源極性に対応します。 STEP GENERATOR POLARITY INVERT が選択されている場合、または CONFIGURATION スイッチが BASE COMMON に設定されている場合、コレクタ電源極性とは反対になります。 BASE COMMON 設定では、STEP GENERATOR POLARITY INVERT が無効になります。
ステップ数 -範囲は 0 ～ 10 です。
AUX電源
範囲 --40 ～ +40 ボルト、20 mV ステップ分解能。
精度 (標準) -50mV+総出力の1.5%以内。
出力電流 -±20 V で少なくとも 100 nA。
±40 V で少なくとも 10 mA。
リップルプラスノイズ -50mV未満pp。
無店舗垂直偏向システム
コレクタ/ベース電流
範囲 -1-2-5 シーケンスで 1 μA/div ～ 2 A/div。
X10 MAG は、最大感度を 100 nA/div (1 nA 分解能) に拡張します。
精度 (標準) -WINDOW カーソルの読み出し値 + 0.1 x VERT/DIV 設定の 2% 以内。
エミッタ電流
範囲 -1-2-5 シーケンスで 1 nA/div ～ 2 mA/div X10 MAG は、最大感度を 100 pA/div まで拡張します。
精度 (標準) -WINDOW カーソル読み出しの 2% + 0.1 x VERT/DIV 設定 + 1 nA 以内。
最大表示ノイズまたはリップル -MAX PEAK VOLTS の設定に応じて異なります。
|
最大。電圧範囲 |
16V |
80V |
400V |
2000V |
|---|---|---|---|---|
| ノイズまたはリップル | 1nApp | 1nApp | 2nApp | 5nApp |
ステップジェネレーターの表示
範囲 -1ステップ/分割。
X10 MAGで1ステップ/10分割。
STEP MULTI .1xで10ステップ/分割。
正確さ -0.3分割以内。
表示オフセット (標準)
範囲 -±10 ディビジョン、0.1 ディビジョンの分解能。
正確さ -オフセット + 0.1 x VERT/DIV 設定の 1.5% 以内。
ディスプレイ X10 MAG (標準)
正確さ -ウィンドウカーソルの読み出し値の 1.5% + 0.3 x VERT/DIV 設定の範囲内。
表示反転 (通常)
正確さ -0.1×VERT/DIV設定以内。
デジタルストレージ垂直取得
A/Dコンバータ
解決 -10.24 分割の 10 ビット、分割あたり 100 カウント。
最大。データポイント -1024。
最大。サンプリングレート -回線周波数×1024。
分。サンプリングレート -回線周波数×2。
コレクタ/ベース電流
範囲 -1-2-5 シーケンスで 1 µA/div ～ 2 A/div。
X10 MAG は、最大感度を 100 nA/div (1 nA 分解能) に拡張します。
正確さ -DOT カーソル読み出しの 1.5% +0.05 x VERT/DIV 設定の範囲内。
エミッタ電流
範囲 -1-2-5 シーケンスで 1 nA/div ～ 2 mA/div。
X10 MAG は最大感度を 100 pA/div (1 pA 分解能) に拡張します。
正確さ -DOT カーソル読み出し値 +0.05 x VERT/DIV 設定 + 1 nA の 1.5% 以内。
ステップジェネレーターの表示
範囲 -1ステップ/分割、X10 MAGでは1ステップ/10分割、STEP MULTI .1xでは10ステップ/分割。
正確さ -0.3分割以内。
表示オフセット (標準)
範囲 -±10 ディビジョン、0.1 ディビジョンの分解能。
正確さ -オフセット + 0.06 x VERT/DIV 設定の 1.5% 以内。
ディスプレイ X10 MAG (標準)
正確さ -ウィンドウカーソルの読み出し値の 1.5% + 0.3 x VERT/DIV 設定の範囲内。
表示反転 (通常)
正確さ -0.04×VERT/DIV設定以内。
無店舗水平偏向システム
コレクタ電圧
範囲 -1-2-5 シーケンスで 50 nV/div ～ 500 V/div。
X10 MAG は、最大感度を 5 mV/div (50 µV 分解能) に拡張します。
精度 (標準) -WINDOW カーソル読み出し値 + 0.1 x HORIZ/DIV 設定の 2% 以内。
ベース/エミッタ電圧
範囲 -1-2-5 シーケンスで 50 mV ～ 5 V/div。
X10 MAG は、最大感度を 5 mV/div (50 µV 分解能) に拡張します。
精度 (標準) -WINDOW カーソル読み出し値 + 0.1 x HORIZ/DIV 設定の 2% 以内。
ステップジェネレーターの表示
範囲 -1ステップ/ディビジョン、X10 MAGでは1ステップ/ディビジョン、STEP MULTI .1xでは10ステップ/ディビジョン。
正確さ -0.3分割以内。
表示オフセット
範囲 -0.1 目盛ステップで ±10 目盛。
正確さ -オフセット+0.1×HORIZ/DIV設定の1.5%以内。
ディスプレイ X10 MAG
正確さ -ウィンドウカーソルの読み出し値の1.5% + 0.3 x HORIZ/DIV設定以内。
表示反転
正確さ -0.1×HORIZ/DIV設定以内。
デジタルストレージの水平取得
A/Dコンバータ
解決 -10.24 分割の 10 ビット、分割あたり 100 カウント。
最大。データポイント -1024。
最大。サンプリングレート -回線周波数×1024。
分。サンプリングレート -回線周波数×2。
コレクタ電圧
範囲 -1-2-5 シーケンスで 50 mV/div ～ 500 V/div。
X10 MAG は、最大感度を 5 mV/div (50 µV 分解能) に拡張します。
正確さ -DOTカーソル読み出し値の1.5%+0.05×HORZ/DIV設定以内。
取得モード
ノーマル、エンベロープ、平均。封筒は縦型または横型です。平均は 1/16 の重みをもつ移動平均です。
安全性
満たされた基準 -UL3111-1、CAN/CSA C22.2 NO. 1010.1、EN 61010-1 (第 2 修正)。
コレクター供給
モード (両モードの正極性と負極性) -高電流: 250 μs パルス、最大ピーク 30 V。
高電圧: 最大ピーク 3,000 V の全整流正弦波。
極性モード -NPN+。
PNP-。
|
|
高電圧モード |
高電流（パルス）モード |
高電流（パルス）モード |
|||
|---|---|---|---|---|---|---|
| ピークパワー ワット (範囲) | 30mW | 300mW | 3W | 30W | 300W | 3kW |
| コレクタピーク電流 | 0.4mA±20% | 4mA±20% | 4mA±20% | 40mA±20% | 40A | 400A |
| 最大ピーク電圧 | 300V+15%-0% | 300V+15%-0% | 3kV + 10% - 0% | 3kV + 10% - 0% | 30V+10%～5% | 30V+10%～5% |
可変コレクタ供給範囲 -0%から100%まで0.1%刻みで連続可変。
ループ補償 (高電圧モード) -コレクタ端子とグランド間の浮遊容量は最大100pFまで補償されます。
パルスコレクタ電源繰り返し率 -
3 kW: 1/4 (0.25 x) ライン周波数。
300 W: 1/2 (0.5 x) 回線周波数。
パルス幅（半振幅） -250 µs ±10% (コレクタ電源の 30% 以上)。
サーキットブレーカー -高電圧電源と大電流電源の両方に、独立して動作するブレーカーが付いています。高電流出力ブレーカーは、過電流状態になると自動的に開きます。どちらのブレーカーも手動で操作できます。
ステップジェネレーター
オフセット制御範囲 -可変 0 ～ 10 倍 STEP/OFFSET AMPLITUDE 設定。ただし、STEP/OFFSET AMPLITUDEが5Vまたは2Aの場合は0～5倍となります。
ステップ数 -0～10。ただし、STEP/OFFSET時は0～5。
ステップ極性 -ポジティブ、ネガティブ。
ステップレート -
脈：
3 kW: 回線周波数の 1/4 (0.25 倍)、300 W: 回線周波数の 1/2 (0.5 倍)。
階段:
300 W、3 W、300 mW、30 mW: 回線周波数の 2 倍。
現在のモード
振幅範囲
ノーマルステップ -1-2-5 シーケンスで 1 µA ～ 2 mA。コレクタ電源高電圧モード (30 W/3 W および 300 mW/30 mW)。
パルスステップ -1-2-5 シーケンスで 1 mA ～ 2 A。コレクタ供給高電流モード (3 kW/300 W)。
最大電流 -20 x ステップ振幅。ただし、制御がステップあたり 2 A に設定されている場合の 10 倍のステップ/オフセット振幅は除きます。
最大電圧 -12V±30%。
精度: 少なくとも 5 V。
リップルプラスノイズ -ステップ振幅の 1% + 10 nA 以内。
電圧モード
ステップ振幅範囲 -1-2-5 シーケンスで 200 mV ～ 5 V。
短絡電流制限 -100mA +50%、-20%。
最大電圧 -10 x ステップ振幅、5 V 設定。
20 x ステップ振幅、5 V 設定を除く。
リップルプラスノイズ -STEP AMPLITUDE + 10 mV の 1% 以内。
垂直偏向システム
コレクタ電流 (lc) 範囲
3 kW ピーク電力 -1A/DIV～50A/DIV。
300 W ピーク電力 -500mA/DIV ～ 5A/DIV。
30 W ピーク電力 -100μA/DIV～5mA/DIV。
3 W ピーク電力 -10μA/DIV～500μA/DIV。
0.3 W ピーク電力 -10μA/DIV～500μA/DIV。
0.03 W ピーク電力 -1μA/DIV～50μA/DIV。
コレクタ電流 (lc) 精度 -垂直経緯線まで 0.1 DIV 以内。
コレクタ電流 (lc) カーソル精度 -読み出しの 1.5% + CURRENT/DIV 設定の 0.1 DIV 以内。
水平偏向システム
コレクタ電源電圧 (Vce) 範囲
3 kW、300 W ピーク電力 -1-2-5 シーケンスで 100 mV/DIV ～ 5 V/DIV。
30 W、3 W ピーク電力 -1-2-5 シーケンスで 50 V/DIV ～ 500 V/DIV。
300mW、30mWピークパワー -1-2-5 シーケンスで 5 V/DIV ～ 50 V/DIV。
ステップジェネレータの電圧 (Vbe) 範囲 -1-2-5 シーケンスで 100 mV/DIV ～ 5 V/DIV。
ステップジェネレータの電圧 (Vbe) 精度 -水平経緯線の 0.1 DIV 以内。
デジタルストレージの取得
A/Dコンバータ
解決 -1024分割で10ビット、1分割あたり100点。
許容範囲 -±2カウント以内。
最大。データポイント -1024。
最大。サンプルレート -1024 x 回線周波数。
分。サンプルレート -1/8 x 回線周波数。
安全性
満たされた基準 -UL3111-1、CAN/CSA C22.2 NO. 1010.1、EN 61010-1 (第 2 修正)。
よくある質問：
1. 注文した商品をカナダまたはオーストラリアに発送できますか?
はい、できます。注文は世界中に発送されます。
2. どのような配送方法を使用しますか?そして納期は？
追跡番号付きのEMS、DHL、FedEx、UPS、TNTで発送できます。通常の納期は4～7営業日です。
3. 支払い期限は何ですか?
出荷前に100% T/T支払い。
4. 他に質問するにはどうすればよいですか?
オンラインでお問い合わせいただくか、以下にメッセージを残してください。
|
|
