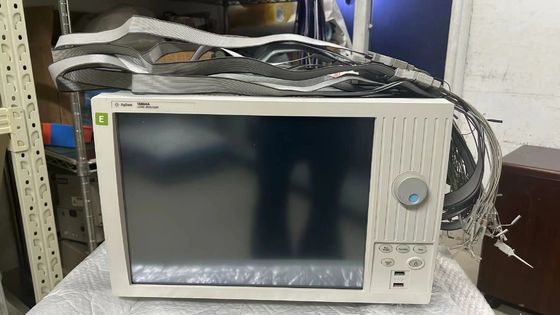

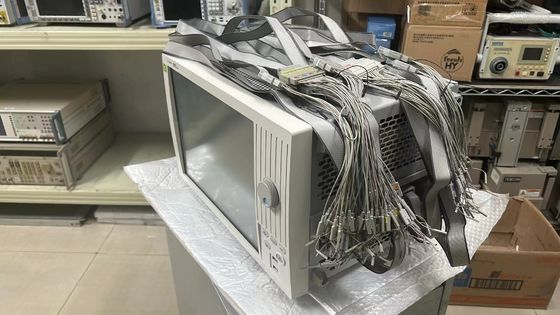

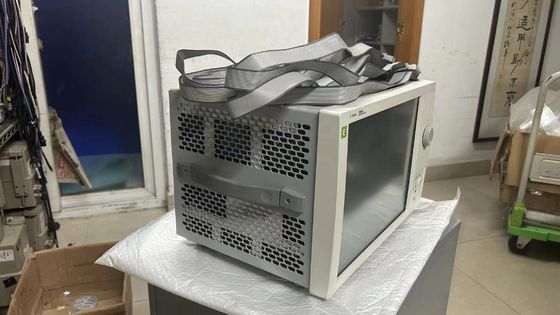

組み込みパターン生成器が デジタル刺激と反応を 単一の装置で提供します

選択された16800シリーズモデル (16821A,16822A,16823A) には,製品開発初期にリスクを低減するために48チャネルパターンジェネレータも含まれています.パターンジェネレータを使用すると,• 欠落 し て いる 板 の 代わり, integrated circuits (ICs) or buses instead of waiting for missing pieces • Write software to create infrequently encountered test conditions and verify that the code works – before complete hardware is available • Generate patterns necessary to put a circuit in a desired state, operate the circuit at full speed or step the circuit through a series of states • Create a circuit initialization sequence Agilent 16800 Series portable logic analyzers with a pattern generator offer a variety of features that make it easier for you to create digital stimulus tests. 幅48ビットまでのベクトル ベクトルは,各データ値が幅"から48ビットまでのラベル付きデータ値の"列"として定義される.各ベクトルは時計の上昇する端で出力される.システム内の最も広いバスに刺激パターンを作成します16Mのベクトルまで深さ パターンジェネレーターで 16Mのベクトルまで刺激をロードして実行できますこのスケールの深さは,電子設計自動化ツールによって生成される強力な刺激と組み合わせると最も有用ですSynaptiCADsなど

パターン生成器の仕様と特性

(第16821A,第16822A,第16823A)

パターン生成器の特性

最大メモリ深さ 16 MVector

180MHz以上で 24の出力チャンネル数

180 MHz ≤ の出力チャンネル数 48

異なるマクロの数

マクロジェネレーターで利用可能な行の最大数

マクロメモリ深さの最大パラメータ数

マクロ呼び出しの最大数

繰り返しのループにおける最大回路数

繰り返しのループ呼び出しの最大数 1000

事件パターンの最大数は 4

パターンを定義するための入力行数 3

ラベルの最大幅 48 ビット

標識の最大数 システムメモリのみで制限

すべての形式のベクトルの最大数 16 Mベクトル

Minimum number of vectors in binary format 4096 when loading into hardware Lead set characteristics Agilent 10474A 8-channel Provides most cost effective lead set for clock and data probe lead set* pods捕獲者は含まれていません

リードワイヤの長さは12インチである. Agilent 10347A 8チャネルは,アンダーマイネされた信号のために50 Ωの同軸リードセットを提供し,10465A ECLデータポッド (アンダーマイネされた) に必要な探査リードセットである.

グラバーは含まれていません. Agilent 10498A 8チャネル 時計とデータ探査機リードセット*ポッドのための最も費用対効果の高いリードセットを提供します.グラバーは含まれていません.リードワイヤの長さは6インチです.Agilent E8142A 8チャネル LVDSクロックとデータポッドのためのリードセットを提供します.

探査機のリードセットは含まれていません.リードワイヤの長さは6インチです.

選択肢のリスト
