rf信号発電機
Created with Pixso. Anritsu 68369B 10 MHz から 40 GHz 信号生成器 多目的用試験装置
詳細情報
製品名:
マイクロウェーブ信号発電機
条件:
既所有物
機能:
完全労働条件で試験
頻度:
10のMHzから40のGHz
パッケージの詳細:
カートン
供給の能力:
ストック
ハイライト:

多目的信号生成器

,

アンリツー 68369B信号発電機

,

10MHzから40GHzの信号発生器

製品説明
 アンリツー 68369B シグナル生成器 多目的試験用機器 10 MHz から 40 GHz

特徴

  • 120のモデルがあらゆる用途に最適
  • 超低SSB相騒音,10 GHzから偏差した10 kHzで100 dBc
  • 波導体の延長が110 GHzまで
  • 経済的向上
  • 最大電源は+17 dBm 最低電源は125 dBm
  • 内部AM,FM, øM,パルス調節
  • ユーザによる複合モジュレーション



仕様アンリツー 68369B

頻度


出力: 20個独立してプリセット可能なCW周波数 (F0~F9とM0~M9)

精度 内部または外部 10 MHz 時間ベースと同じ
CWモード 年齢: <2 x 10 ¢8/日 (<5 x 10 ¢10/日 オプション16で)
安定性 温度: < 2 x 10 ̊8/ ̊C over 0 ̊C ((< 2 x 10 ̊10/ ̊C オプション16で)
  解像度は1kHz (オプション11で0.1Hz)
  切換時間 < 40 ms 最終周波数 (典型最大) の 1 kHz 以内である
掃描幅: 独立して選択された1kHz (0.1Hzとオプション11) の全範囲.スウィープ範囲内の各周波数ステップは相ロックされている.
精度: 内部または外部 10 MHz 時間ベースと同じ
決議: (最小ステップサイズ) 1kHz (オプション11で0.1Hz)
段階ロック式ステップスイープモード
ステップ ステップ数: 1 から 10000 までの変数 ステップサイズ: 1 kHz (0.1 Hz とオプション 11) に,機器の全周波数帯に. (ステップサイズが選択された周波数帯に分割されない場合,最後のステップは短縮されています.)
  ステップ毎の停留時間 1 ms から 99 秒まで
  切り替え時間 <15 ms +1 ms/GHz ステップサイズまたは <40 ms,どちらが小さいか (典型的な最大)
代替スイープモード 任意の2つのスウィープ範囲の間を順番にスウィープする.各スウィープ範囲は異なるパワーレベルに関連付けられる.
マニュアルスイープモード スイップ制限間の段階的,相鎖の周波数調整を提供します. ステップ数またはステップサイズがユーザーによって選択できます.
プログラム可能な周波数敏捷性
GPIB制御下では,最大1000の非連続周波数が格納され,相鎖ステップスウィープとしてアドレス化することができる.データは揮発性メモリに格納される.
設定可能で自立したマーカー20個まで (F0~F9とM0~M9)
マーカー ビデオマーカー +5Vまたは 5Vマーカー出力,選択可能. AUX I/Oコネクタ,バックパネル

濃度マーカー 線索に濃縮されたドットを生成し,RFスイープで一時的に滞在することで得られます
周波数範囲 ≥0.01〜<2 GHz
≥2〜≤20 GHz
>20〜≤40 GHz
出力 +13 dBm
+9 dBm
+6 dBm
ステップ減速器の出力 +11 dBm
+7 dBm
+3 dBm



一般データ:



保存された設定 フロントパネルの設定と9つの追加的なフロントパネルの設定を非揮発性RAMに格納する. システムメニューにより,楽器の設定を保存し,リコールすることができます. 楽器がオンになると,制御設定は,計器がオフになったときと同じ機能と値でオンになります..
メモリ配列入力 保存された9つのセットアップを通じてTTL低レベル信号を配列します. AUX I/Oコネクタ,バックパネル
自己テスト




 		 機器の自己テストは,SELF TEST のソフトキーが選択されたときに実行されます.エラーが検出された場合,LCDのウィンドウにエラーメッセージが表示され,その原因を特定します.
安全モード すべての周波数,電源レベル,および調節状態の表示を無効にします. セキュアモードに保存された設定は,呼び戻された場合もセキュアのままです. システムメニューとGPIBから選択可能なモード
リセット 既定状態または値に機器パラメータを返します. 待機中の GPIB I/O は中止されます. システムメニューから選択できます.
マスター/スレーブ操作 ユーザが選択した周波数オフセットで2つの68X00B出力信号を掃くことができる.1つの68X00BユニットはAUX I/OおよびSERIAL I/O接続を通じて他の1つを制御する.MASTER/SAVE インターフェースケーブルセットが必要 (部品番号)ND36329)
ユーザレベルでの平坦性修正 GPIB電源計または計算データから入力された電源表を通じて外部スイッチとケーブルによる経路損失を調整することができます. ユーザーレベルの修正が有効になると,入力された電源レベルは,校正が行われた地点で提供されます.サポートされる電源メーターは,Anritsu ML4803AとHP437B, 438A,および70100Aです.最大801点/テーブルで5つのユーザーテーブルが利用できます.
温める時間 (標準時間ベース) 待機状態から: 30分 寒いスタートから (0<): <2 x 10 ∞8/日周波数安定を達成するために120時間
温める時間 (オプション16 タイムベース) 待機状態から: 30分 寒冷スタートから (0<): <5 x 10 〜10/日周波数安定を達成する72時間
パワー 90〜132Vacまたは180〜264Vac,49〜440Hz,≤400VA
待機する AC電源線が接続されているとき,ユニットは,前面パネル電源スイッチがOPERATE位置から解放されたときに待機状態に置かれます.
寸法と質量 429 (W) x 133 (H) x 597 (D) mm [5.25 (H) x 16.875 (W) x 23.5 (D) in.], ≤23 kg (50 lb)
RF出力コネクタ タイプK女性 (≤40 GHzモデル),タイプV女性 (>40 GHzモデル)





私たちのサービス:



製造から配送まで 一所一所で
1. 私たちの製品や価格に関連するあなたの問い合わせは,24時間以内に回答されます.
2熟練した経験豊富なスタッフが 英語でご相談ください
3配送船は,あなたのユニークなデザインと,私たちの現在のモデルの一部のために提供されています.
4販売エリアの保護 デザインのアイデア そしてすべての個人情報



FAQ:

1カナダやオーストラリアに 注文を送れるか?

オーダーは世界中に送ります

2配達方法と配達時間は?

EMS,DHL,FedEx,UPS,TNTで追跡番号で送ることができます. 通常の配達時間は4-7営業日です.

3支払期間は何ですか?

送料前に100%T/T支払い

4どうしたら他の質問ができるの?

オンラインで連絡したり,下記でメッセージを残したりできます.

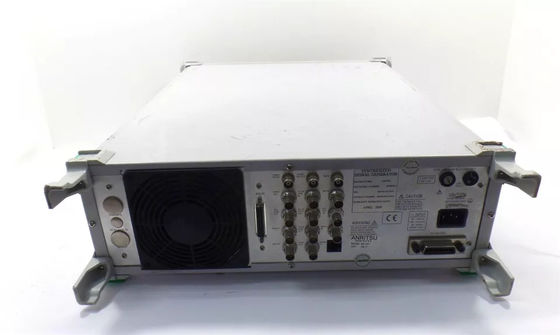

Anritsu 68369B 10 MHz から 40 GHz 信号生成器 多目的用試験装置 0

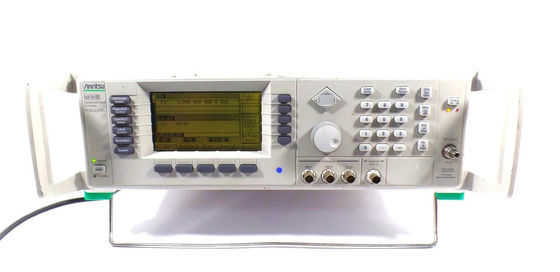

Anritsu 68369B 10 MHz から 40 GHz 信号生成器 多目的用試験装置 1

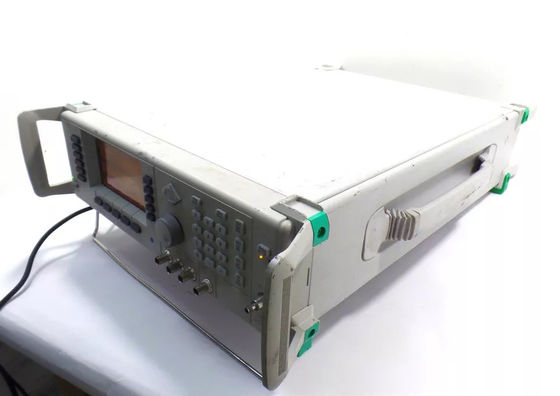

Anritsu 68369B 10 MHz から 40 GHz 信号生成器 多目的用試験装置 2

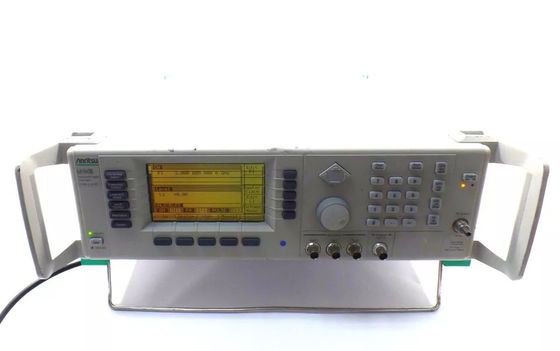

Anritsu 68369B 10 MHz から 40 GHz 信号生成器 多目的用試験装置 3
