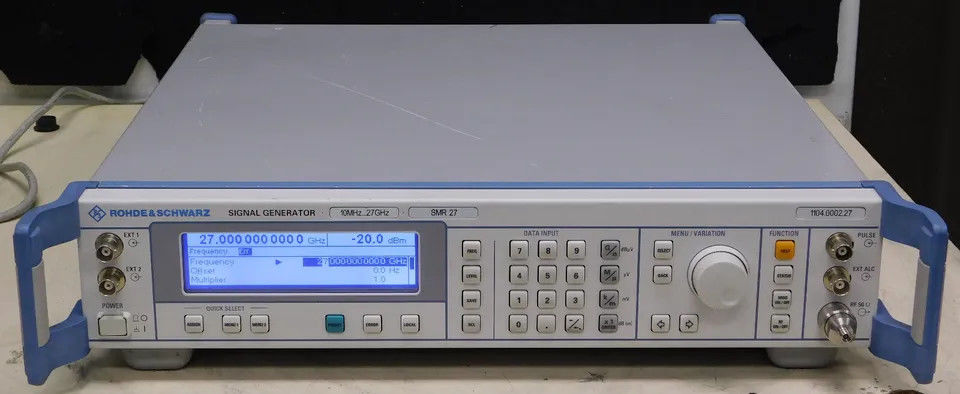

| ブランド名: | Rohde and Schwarz |
| モデル番号: | SMR27 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 1~3仕事日 |
| 支払条件: | T/T |
|
R&S SMR27 選択肢なし SMR-B11
オプション SMR-B11
|
1 GHzから27 GHz
10 MHz から 27 GHz
|
|
決議
選択肢なし SMR-B3
オプション SMR-B3
|
1kHz 0.1 Hz |
| IEC/IEEEバス境界線の設定時間 (<1 × 10 〜 6 の範囲内) | < 10 ms + 2 ms/GHz |
| 基準周波数 | 標準オプション SMR-B1 |
| 衰え (使用30日後) | 1 × 10 円6/年 < 1 × 10 円7/年 |
| 温度効果 (0°Cから55°C) | 2 × 10°6 < 1 × 10°10/°C |
| 温める時間 | 15分 |
| 内部参照のための出力 頻度 レベル,Vrms (EMF,シナ波) 源のインペデンス |
10 MHz 1V 50 Ω |
| 外部参照のための入力 頻度 許容される周波数偏差 入力レベル,Vrms 入力インペダンス |
10 MHz 3 × 10?? 6 0.1Vから2V 50 Ω |
| スペクトル純度 | |
| 偽信号 ハーモニック (1) 30 MHz f > 20 GHz3) サブハーモニック f ≤20 GHz f > 20 GHz 非調和音 (>キャリアから50kHz) f ≤20 GHz f > 20 GHz |
< 55 dBc < 40 dBc < 65 dBc < 30 dBc < 60 dBc < 54 dBc |
| SSB相騒音 (f = 10 GHz,キャリアから10 kHz) 1 Hz帯域幅,CW,FMオフ) |
< 83 dBc |
| 残りFM,rms (f = 10 GHz,FMオフ) 0.3kHzから3kHz 0.03kHzから20kHz |
< 20 Hz <200 Hz |
一般データ:
| 耐熱性 動作温度範囲 貯蔵温度範囲 |
0°Cから+55°C;満たす DIN EN60068-2-1 Rev. 1998 及び DIN EN60068-2-2 Rev. 1998 40°Cから+70°C |
| 気候耐性 湿気熱 |
95% の相対湿度,周期試験 +25°C/+40°Cで満たす DIN EN60068-2-30 Rev. 1998 |
| メカニカル抵抗 振動,シヌソイド 振動 ランダム ショック |
5 Hzから150 Hz,最大55 Hzで2g 55 Hzから150 Hz,0.5 g const. DIN EN60068-2-6 に適合する 1998年版,DIN EN61010-1と MIL-T-28800Dクラス5 10 Hz から 300 Hz,加速 1.2g (rms) 40g ショックスペクトル MIL-STD-810E,MIL-T-28800D クラス3/5 |
| 電磁互換性 | EN61326-1 Rev. 1997+ に準拠する A1 Rev. 1998 そして EN55011 Rev. 1998 + A1 Rev. 1999年 (EUのEMC指令) |
| 漏れ (キャリア周波数 <1 GHz) | <0.1 μV (二回転で誘発される) 25mm直径のコイルで 囲いの表面から 25 mm の距離) |
| 放射線受容性 | 10V/m |

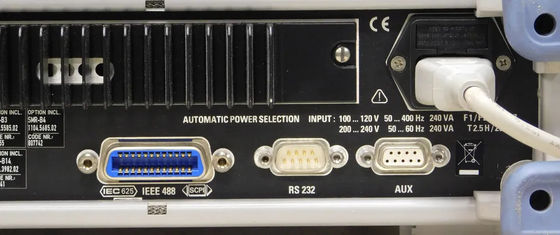

| 電源 | 100Vから120V (AC),50から400Hz 200Vから240V (AC),50〜60Hz オートランジング 最大200VA |
| 安全基準 | DIN EN61010-1 1994年版 IEC61010-1 Rev. 1995 年 UL3111-1,CAN/CSA-C222 1010.1-B97号 |
| 合致マーク | VDE-GS,CSA,NRTL/C |
| 尺寸 (W × H × D) | 427 mm × 88 mm × 450 mm |
| 体重 | <12kg 完全に装備されている場合 |
パルス調節器も含まれています
パルスモジュレーションは,マイクロ波の用途において,依然として最も重要なモジュレーションモードです.したがって,私たちの基本ユニットには,高品質のパルスモジュレーターが装備されています.オン/オフ比は80dB以上昇降時間は12 ns未満.最大25 nsのパルス幅が可能です.
これらの保証値は,R&S SMRがレーダー機器の開発,製造,保守に使用するための理想的な発電機であることを示しています.
パルス発電機オプション
オプションのパルスジェネレーターSMR-B14は,パルス調節器に理想的な補完器である.それは10MHzまでのパルス周波数を持つシングルおよびダブルパルスを生成する.パルス発電機も外部から起動し,外部ゲートモードで動作することができますパルス幅と遅延は,幅広い範囲でユーザが選択できます.
デジタル周波数とレベルスイープ
デジタル周波数スイープは,10msからステップタイムで,マイクロ波回路で便利な周波数応答測定を可能にします.開始および停止周波数はユーザーによって選択できます.トリガー入力で外部機器と同期操作が可能.
20 dB レベルスウィープは,例えばアンプやミキサーの圧縮を決定することができます.
シグナルジェネレーター
AM/FM/スキャンモジュレーターオプション
ベースモデルに追加されたオプションのAM/FM/Scan Modulator SMR-B5は,AMおよびFM調節機能を持つ完全な信号発生器に変換する.0 から 0 までのシナ波と平方波信号のための LF 発電機もオプションに含まれています..1 Hzから10 MHz
FMとFSK
FMモジュレーターはDCから5MHzまでのモジュレーション帯域幅を有する.デジタル周波数シフトキーリング (FSK) は0Hzから2MHzのデータレートで可能である.
同期調節モード
R&S SMR のすべてのモジュレーションモードが組み合わせられる.これは,現代の通信およびロケーションシステムのための複雑なモジュレーション信号の生成を可能にします.パルスモジュレーションとFMの組み合わせはドップラー効果や鳴き声信号をシミュレートします同時にAMとパルスモジュレーションは,回転するアンテナを持つパルスレーダーアプリケーションで発生する信号の種類を提供します.FMとAMの組み合わせは,FM受信機の消色効果をチェックするために使用できます..
合成されたスウィープジェネレーター
アナログ・ランプ・スイープオプション アナログ・ランプ・スイープモードは,スイープが全範囲に完全に同期されていることを除いて,クラシック・スイープ・ジェネレーターのアナログ・スイープに対応する.デジタルステップスイープの優れた周波数精度は全体で達成されます周波数 > 2 GHz で 600 MHz/ms のはるかに高いスウィープ速度で
例えば,スカラーネットワーク分析機や適切なスペクトル分析機と組み合わせて,マイクロ波フィルターのリアルタイム調整を行うことができる.
フィルターの帯域幅や減速極の位置などの重要な周波数帯をマークするために the ¸SMR has 10 user-selectable frequency markers which can be output as pulse markers at the marker output (TTL level) or alternatively modulated on the RF level as level markers (level reduction of 1 dB).
R&S SMRはアップコンバーターとして
IF 入力オプション
SMIQのようなベクトル信号発生器は,6.4GHzまでのあらゆる種類のデジタルモジュールされた信号を生成する.SMRはIF入力オプションによってアップコンバージョン機能を提供します.典型的なアプリケーションは上記の図で示されている. I/Q モジュレーションジェネレーター AMIQは,ベクトル信号ジェネレーター SMIQ のモジュレーションに必要な I と Q 信号 (1) を供給する.SMIQ (2) の調節された RF 信号は,SMR の IF 入力に直接適用されます.SMRのRF出力では,SMIQの変換されたデジタルモジュールされた信号が出力される (3).DUTの選択回路は,アップコンバーション中に生成された不要なコンポーネントから望ましい信号を分離します.適当な外部帯域フィルターも使用できます.
