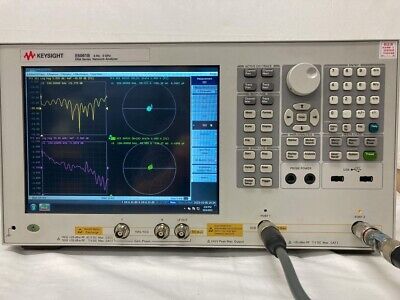

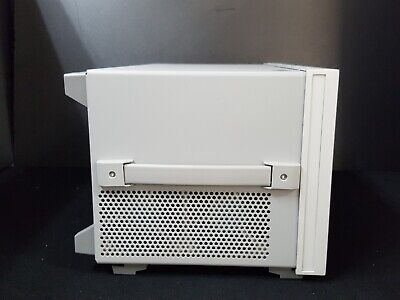

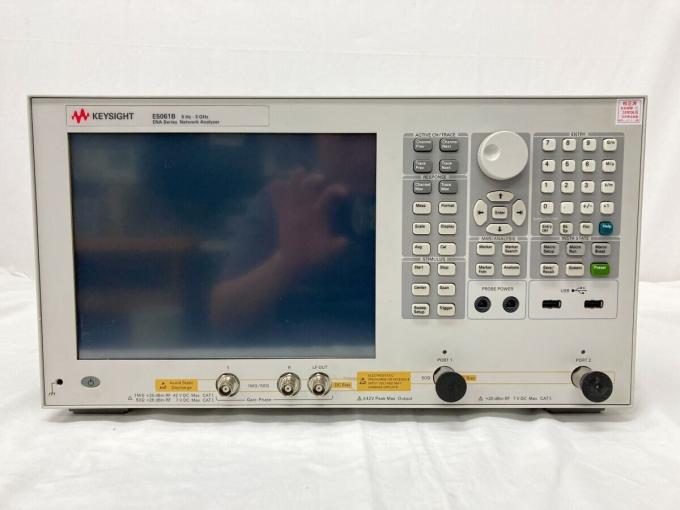

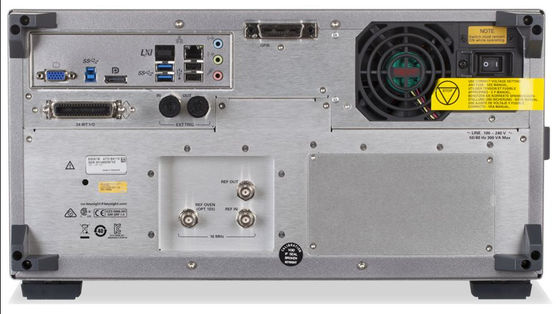

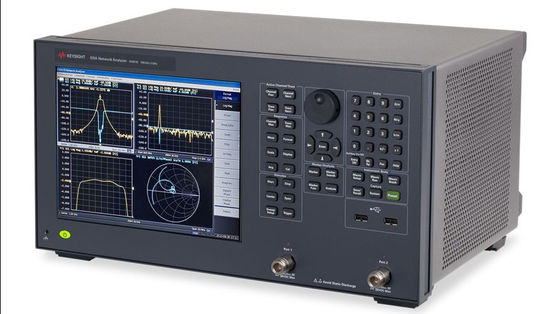

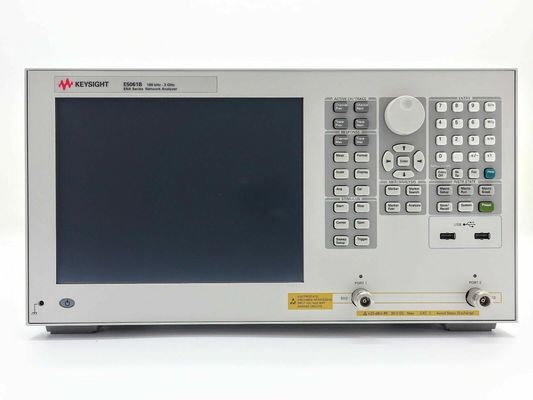

キーシート E5061B ENA ベータネットワーク解析器3GHz

キーシートの説明E5061B

ENAベータネットワーク分析機

Keysight Technologies, Inc. E5061Bは,業界標準の ENAシリーズネットワークアナライザーに最新の追加です.Keysight E5061B 3I5 ネットワーク解析器は,低周波から高周波までの様々な電子部品と回路測定に適用できます.これはE5061Bを無線通信を含む多くの分野で使用できるほど汎用的ですコンピュータ,医療,自動車,CATVなどです

キーサイト ENAベータネットワーク分析機E5061B 主要 な 特徴

ソース
周波数帯:5 Hz から 3 GHz
解像度:1mHz
源の安定性:±7ppm (5〜40°C)
CW精度:± 1ppm ± 1mHz

レベル精度

(オプション 3L3/3L4/3L5)
± 0.8 dB (0 dBmで,絶対50 MHz)
± 1,0 dB (5 Hzから1.5 GHz,0 dBm)
50 MHz に関する)
± 1.5 dB (1.5 GHzから3 GHz,0 dBm,
50 MHz に関する)

レベル線性
(オプション 3L3/3L4/3L5)
±0.75 dB (10〜10 dBm,0 dBmで)
参照)

出力電源範囲
(オプション 3L3/3L4/3L5)
45 dBmから10 dBm
レベル解像度:0.05 dB

インプット
絶対振幅精度 < ± 3 dB
(0 dBmで)

横断音声
(オプション 3L3/3L4/3L5)
85 dB (5 Hzから100 Hz)
100 dB (100 Hzから9 kHz)
¥110 dB (9kから100kHz)
¥115 dB (100 kHzから3 GHz)

騒音階 (3L3/3L4/3L5オプション)
10 Hz の帯域幅
-90 dBm (100 Hz から 9 kHz)
-100 dBm (9 kHzから100 kHz)
-105 dBm (100 kHzから1 MHz)
-110 dBm (1 MHzから3 GHz)

E5061B-3L5 + 005 阻力分析器の機能

阻力パラメータ:IZI, θz, IYI, θy, Cp, Cs, Lp, Ls, Rp, Rs, D, Q, R, X, G, B

測定方法:ポート1反射,ポート2反射,ポート1-2シリーズ通行,ポート1-2シャント通行,ゲイン相シリーズ通行,ゲイン相シャント通行

相当回路解析:3コンポーネントモデル (4モデル:A/B/C/D),4コンポーネントモデル

(モデル:E)

試験周波数: 5 Hz から 500 MHz/1.5 GHz/3 GHz (ポート-1 と 2), 5 Hz から 30 MHz (ゲイン・フェーズ試験ポート), 1 mHz の解像度
AC 源電源 ((Osc レベル): 45 ~ + 10 dBm (ソースポートが 50 Ω で終了した場合)
直流電圧偏差: 0〜±40V (最大100mA) 1mVの解像度 (0V〜±10V),4mVの解像度
(10Vから40V,−10Vから−40V),DCバイアスモニター (電圧または電流)

E5061B選択肢のリスト
3L5 LF-RFネットワーク分析器,DCバイアスソース,5Hzから3GHz
1E5 高安定性タイムベース
020 標準データ保存
005 LF-RFネットワーク分析機のインペデンス分析

FAQ:

1カナダやオーストラリアに 注文を送れるか?

オーダーは世界中に送ります

2配達方法と配達時間は?

EMS,DHL,FedEx,UPS,TNTで追跡番号で送ることができます.通常配達時間は4-7営業日です.

3支払期間は何ですか?

送料前に100%T/Tで支払う.

4どうしたら他の質問ができるの?

オンラインで連絡したり,下記でメッセージを残したりできます.
