• 3Hzから42.98GHzの周波数帯
• -153dBm ノイドフロア
• 1Hz - 3MHz RBW
• 強力な"ボタンの測定
• 柔軟性,速度,精度,分析帯域幅,ダイナミックレンジの最先端の組み合わせ

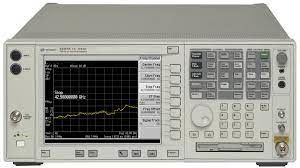

Keysight (Agilent/HP) Agilent E4447Aは PSAシリーズのメンバーで,高性能スペクトル分析を 50 GHz まで提供し,強力な1ボタンの測定,汎用的な機能セット,柔軟性の先端な組み合わせスピード,精度,ダイナミックレンジ

PSAシリーズの近代的な儀器構造は,完全にデジタルIFセクション,高度な正確な内部参照信号,そして自動的な内部調整プロセスで 卓越した精度を達成しますアジレントの高い基準が保証されています

PSAシリーズスペクトル分析機は,速度と動的範囲の測定を最適化するために設計されています. 2dBステップ減衰器と160の解像度帯域幅設定 (10%ステップで),速度とダイナミックレンジの最高の組み合わせを達成するために各測定をカスタマイズすることができます.

完全デジタルIFでは,PSAはスウィートまたはFFTの両方の測定を行うことができます.
FFT機能は,狭いスパン測定や低レベルのスポンサー検索でスワイプ時間を大幅に短縮することができます.

PSAシリーズの相騒音最適化機能で キャリアに近い測定のダイナミック範囲を拡大します. 測定しているキャリアに近い程度や距離に応じて,PSAは,相ノイズを削減し,したがって測定のダイナミック範囲を増加させるためにLO相ロックループの異なる構成を持っています.

分析器は,パルス式RF,タイムディビジョンマルチアクセス (TDMA) などの時間変動信号を,ゲートスイープ能力で交差し,バーストモジュレーションする.このタイプのタイムゲーティングは,キャリアをオンとオフに切り替えることから干渉することなく,爆発信号の高速スペクトル測定を行う.

PSAシリーズでは,フォーマットベースのセットアップで,柔軟な1ボタンの RFとマイクロ波の電源測定の標準的なセットを提供しています.かつては難易かつ退屈だった測定は 今やボタンを押すだけで実行され,読みやすい結果が得られます.

1つのボタンの測定には:チャネル電源占有帯域幅,隣接チャネル電源 (ACP),多キャリアACP電源,統計 (CCDF),調和歪み,爆発電源,第3順位傍受 (TOI)偽の放出,スペクトル放出マスク

フォーマットベースの設定:

IS-95A J-STD-008

IS-95C GSM/EDGE 3GPP W-CDMA cdma2000

NADC PDC

ブルーツテトラ

W-LAN (802.11a/b/g) W-LAN ハイパーLAN/2

DVB-T

PSAシリーズは,測定能力を拡大するために,さまざまなオプションの測定パーソナリティを提供しています.測定パーソナリティは,スペクトル分析機を別のタイプの試験器に変換できるソフトウェアプログラムです.基本的に別の個性を与えます

最も難しい測定も 簡単にできるのです 光谱分析に使っている同じ装置で

振動器のテストのために 段階ノイズ測定をしたり 増幅器のノイズ値を測定したり 2Gや3G信号のモジュレーション分析をしたりしますテストしたい信号がフレキシブルな解調と分析を可能にする 89601A ベクトル信号分析ソフトウェアに接続できます

PSAシリーズには,PC,プリンター,ソフトウェアプログラム,テストシステムとのネットワーク機能が組み込まれています.特徴には,測定ルーチンを開発し,結果を収集するためのIVI-COMドライバが含まれます.

測定結果とスクリーンキャプチャを直接Microsoft ExcelとWordに転送する IntuiLink接続ソフトウェア,結果と表示データを保存するフロッピーディスクドライブ,そしてSCPIプログラミングのためのGPIBと10ベースのT LAN分析機を世界どこでも 遠隔操作できます ベンチリンク Web リモート制御ソフト (オプション230) を使って
