DSA8300は 最先端の時間同等サンプリングオシロスコープで 通信信号分析に 最高の精度測定と分析機能を備えていますシリアルデータネットワーク分析Serial Data Link Analysis (シリアルデータリンク分析) のアプリケーションです

主要な性能仕様

• 低速ベースジッター:
  • 425fsは,最大8つの同時に取得されたチャンネルで典型的な
  • <100 fs 最大6チャンネルで82A04B相参照モジュール
• 業界で最も高い垂直解像度 16ビット A/D
• 電気解像度: <20 μV LSB (1v全範囲)
• 80C07B (1mW全域) の光学解像度は <20nWから80C10C (30mW全域) の光学解像度は <0.6μWまで
• オプティカルバンド幅 > 80 GHz
• 電気帯域幅 > 70 GHz
• NRZ,RZ,パルス信号の 120 以上の自動測定
• 業界標準のマスク80枚以上で自動化されたマスクテスト
• 複雑なジッター/ノイズ/BER/SER解析 (80SJNB),複雑な測定をサポートする TDECQ1SNDR2(応募)

主要な特徴

光学,電気,およびアクセサリーモジュールの幅広い種類が 特定のテスト要件をサポートします.

• 光学モジュール
  • オプティカル・モジュール,光学データレートから155 Mb/sから10 Gb/s,40 Gb/sから100 Gb/sまで50G/100G/200G/400GのPAM4に対応する
  • オプティカル参照受信機 (ORR)1標準要求による準拠性試験に関する特定要件をサポートする
  • 高光学感度,低ノイズ,および光学サンプリングモジュールの広い動的範囲は,短距離から長距離光学通信標準の正確なテストと特徴付けを可能にします
  • 完全に校正されたクロック回復ソリューション データのピックオフ損失を手動校正する必要がない
  • カリブレーションされた絶滅比測定と変数修正ER測定は正確性と可複性を確保する
• 電気モジュール
  • 非常に低騒音の電気サンプラー (20 GHz で 280 μV,60 GHz で 450 μV,典型)
  • 選択可能な帯域幅2ユーザがサンプラー帯域幅とノイズを最適なデータ収集性能のために交換できるようにする
  • リモートサンプラーまたはコンパクトサンプラー拡張モジュールケーブルは,サンプラーが試験対象装置のすぐ近くに置かれることを可能にして,信号の劣化を最小限に抑える.
  • 高性能統合TDR (10ps典型的なステップ上昇時間) は,50GHzまでのSパラメータ測定のための例外的なインピーダンスの不連続性特徴と高いダイナミック範囲をサポートする
• 分析
  • 高速 PAM4 と PAM2 NRZ シリアルデータレートのジッター,ノイズ,BER 解析 < 1 GBd から 60 GBd は,目の閉じる正確な原因を洞察する

  • PAM4信号の分析,各PAMアイの包括的なジッター,ノイズ,BER分析,および全体的なPAM4信号属性を評価する一連のグローバル測定

  • 100G-SR4/トランスミッターと分散眼閉 (TDEC) オートメーションは,SR4ショートリーチイーサネットの鍵となるTX光学特性のターンキーテストとデバッグを提供します.
  • 80STDECは高性能トランスミッターと分散眼閉 (TDEC) 測定を合理化し,製造および適合検証アプリケーションに最適化
  • 80以上の業界標準のマスクで自動化マスクテスト.新しい標準をサポートするために新しいマスクをDSA8300にインポートすることができます.ユーザーは自動化マスクテストのために独自のマスクを定義することができます.
  • Jitter,ノイズ,BER,マスクテスト,シリアルデータリンク分析 (SDLA) は,80SJNB エッセンシャルとアドバンストソフトウェアアプリケーション オプションを通じて提供されています.
  • IConnect が提供している TDR 分析,S パラメータ測定,シミュレーション モデル抽出,シリアル リンク シミュレーション®ソフトウェア アプリケーションオプション
  • 400G-M4 オプティカル製造分析ソフトウェアは,光伝送器と分散眼閉四次分析 (TDECQ) を提供する
• 高速テスト
  • チャンネルあたり最大200kS/sの高いサンプル採取速度
  • 効率的なプログラムインターフェース (IEEE-488,イーサネット,ローカルプロセッサアクセス) は,高テストスループットを可能にします

申請

• テレコム・データコム・コンポーネント・システムの設計/検証
• ITU/ANSI/IEEE/SONET/SDHの適合性に関する製造/試験
• 高性能の真差TDR測定
• Sパラメータを含むシリアルデータアプリケーションのインペデンス特性とネットワーク分析
• 先進的なジッター,ノイズ,BERとSDLA分析
• IConnect でチャネルとアイ図のシミュレーションと測定ベースのモデリング

卓越した性能と 卓越した多用途性

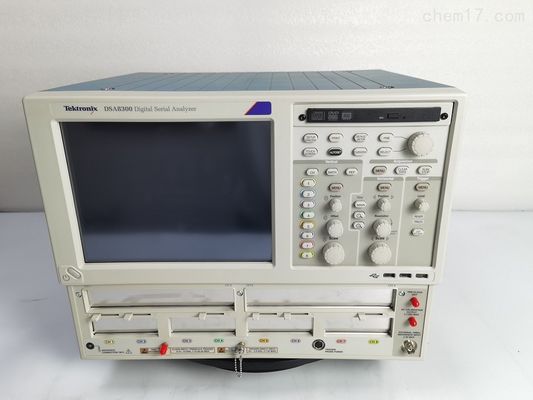

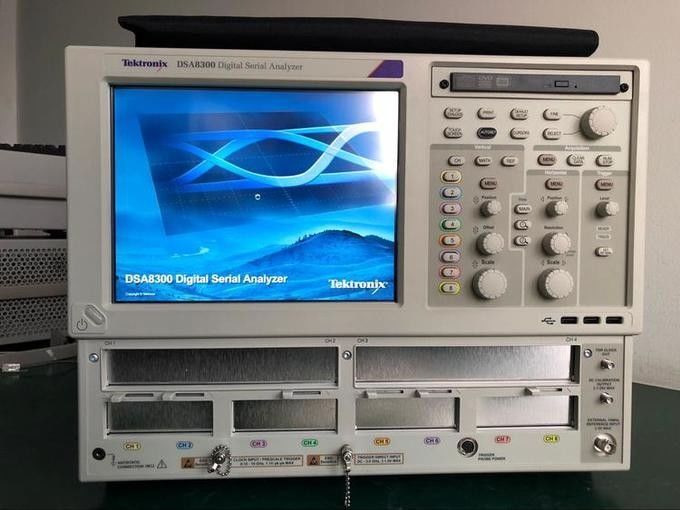

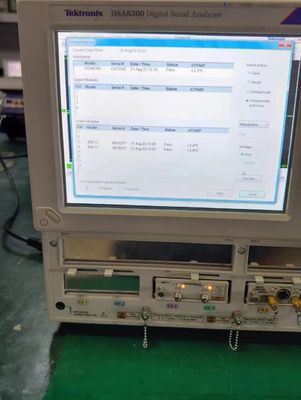

DSA8300デジタルシリアルアナライザーは,マルチギガビットデータ送信を使用する通信,コンピュータ,消費者電子機器の開発およびテストのための最も汎用的なツールです.光学および電気トランスミッターの特徴付けに使用されます.これらの製品で使用される装置,モジュール,システムに対する適合性検証.

さらに,DSA8300は,パケット,PCB,または電気ケーブルのための電気信号経路の特徴付けに適しています.例外的な帯域幅,信号信頼性,そして最も拡張可能なモジュール構造です, DSA8300は最高性能のTDRと相互接続分析,信号障害の最も正確な分析,および現在のおよび新興のシリアルデータ技術のためのBER計算を提供します.
