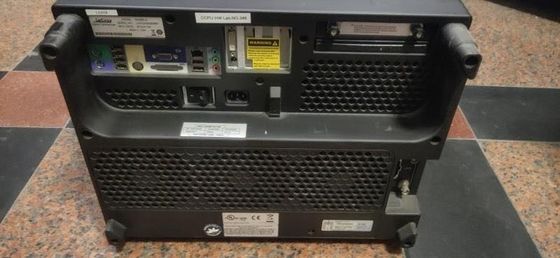

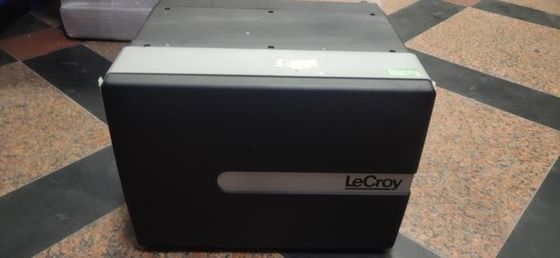

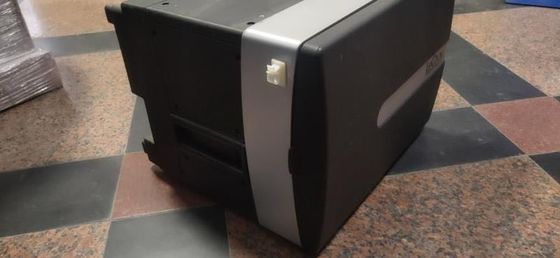

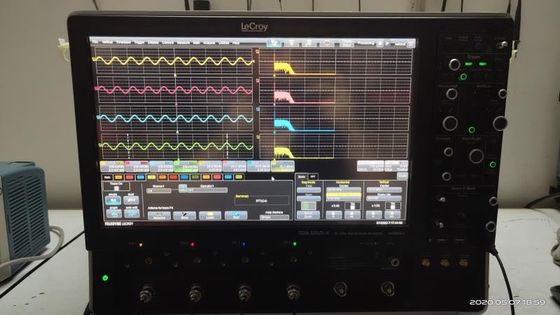

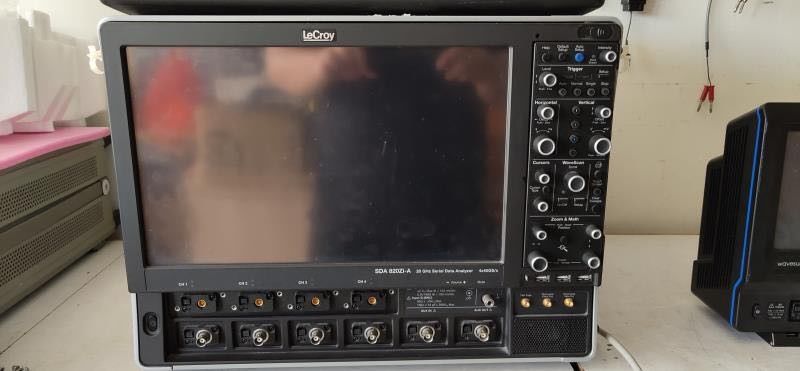

LeCroy 20GHzデジタルのオシロスコープ実用的なWaveMaster SDA820Zi-A

Name: LeCroy 20GHzデジタルのオシロスコープ実用的なWaveMaster SDA820Zi-A
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: SDA820Zi-A
Price: 交渉可能 USD
Availability: InStock

ブランド名:	LeCroy
モデル番号:	SDA820Zi-A
MOQ:	1セット
価格:	交渉可能
支払条件:	T/T

詳細情報

製品説明

詳細情報

起源の場所:

米国

製品名:

オシロスコープ

頻度:

20のGHz

チャネル:

4 CH

サンプル率:

80 GS/s

条件:

Pre-Owned

機能:

、完全な働く条件でテストされる

供給の能力:

在庫

ハイライト:

LeCroyアナログのデジタルのオシロスコープ

SDA820Zi-Aアナログのデジタルのオシロスコープ

LeCroy実用的なデジタルのオシロスコープ

製品説明

Tektronix LeCroy WaveMaster SDA820Zi-A 20 GHz 4 CH

Tektronix SDA820Zi-Aの記述

主要特点

30までのGHzの帯域幅および80 GS/sのサンプル率
最先端のオシロスコープのユーザ・インタフェース
企業の唯一の本当ハードウェア14.1 Gb/s連続制動機
低いジッターの測定の床および例外的なタイムベースの安定性
シリアルデータの分析の総合セットは、用具デバッグし、確認、そして承諾
本当の関係および精査の柔軟性のための50 Ωおよび1 MΩの統合される入力
無比の分析の機能のための統合された標準的な、注文の測定そして数学機能
多車線のシリアルデータの目、ジッターおよび混線分析
実時間非埋め込むこと、模範化および同等化

例外的な性能

30までのGHzの帯域幅、80 GS/sのサンプル率、非常に安定したタイムベースおよび14.1 Gb/sの連続制動機によってWaveMaster 8 Zi-Bに今日の高速信号を捕獲するハードウェア性能がある。

革命的な有用性

WaveMaster 8Zi-Bは複雑な問題を解決するために設計されている洗練された器械である。しかしマウイのユーザ・インタフェースは、WaveMaster 8Zi B 15.3の」高解像のタッチスクリーンと共に、高度の分析をセットアップし、使用すること容易にする。平らなメニュー構造は最も容易な範囲に普通工具を置く。複雑にされた多重グリッドの表示は形成し易い。縦、置く横および獲得変更は波形の表示を覆わないで行なわれている。

解決するために作られる

マウイはあらゆるオシロスコープのユーザ・インタフェースの最も堅統合されたツール・セットを提供する。トラックはヒストグラムを使用して獲得、傾向を渡る変数をより長いタイムスケールの変化測定しか、または配分を視覚化し、そして測定する。チェーン多数の測定および容易にあなたの適用のための注文の分析の特徴を作成する一緒の数学機能。さらにカスタム化のための規模の処理の流れに第三者のプログラミング環境を、MATLABのような、直接統合しなさい。

デバッグすれば確認は容易に作った

根本的原因と問題を接続することは頻繁に多数の範囲の信号を見ることを要求する。WaveMaster 8Zi-Bは単一の、関連させた表示に多数の分析のタイプを結合することを可能にする:アナログ信号、議定書は、目の図表、測定変数解読し、他の関連情報はリアルタイムに、並んで示される。

シリアルデータの分析のために最大限に活用される構成

SDA 8 Zi-Bモデルはとりわけ今日ほとんどの挑戦的なシリアルデータの適用を扱うために形成された。標準的な記憶深さの倍増と同様、SDA 8 Zi-Bは6.5 Gb/sの本当ハードウェア連続パターン制動機の標準、およびNRZ信号に堅統合された、広範囲の目の図表およびジッターの分析を提供するSDAIIIの中心のツール・セットとして来る。

SDAIIIのツール・セット

Teledyne LeCroy SDAIII-CompleteLinQのシリアルデータの分析プロダクトは多車線の目およびジッターの分析、LaneScape™の比較モード、縦の騒音測定および混線分析ツール含んでいる。これらの機能は複数のまたはsingle-lane連続データシステムの行動に最も深い洞察力を提供する。

ビットレベルからプロトコルレイヤに解読しなさい

デコーダーは低速20および高速シリアルデータバスのために利用できる。これらの完全統合された分析ツールは対応する解読されたデータの得られたアナログの波形を注釈する、また広範囲を提供して、輸出向きテーブルを解読しなさい。

多くの標準のために、ProtoSyncは完全なトランザクションおよび議定書層の分析に物理層の波形をつなぐプロトコル・スタックの上のより高くからの眺めを可能にする。

自動化された承諾のテスト

Teledyne LeCroy QualiPHYソフトウェアは自動化されたコンプライアンス試験を行い、多数の連続標準の広範囲のテストレポートをを含む発声することを容易にする:

明白なPCI （1.0、2.0、3.0）
USB1、USB2、USB 3.0
DDR2、LPDDR2、DDR3、LPDDR3、DDR4
SAS2、SAS3、SATA
MIPI D-PHY、MIPI M-PHY
10/100/100 BASE-T、10GBASE-T、10GBASE-KR、SFI
HDMI 1.4、DisplayPort 1.2
MOST50、MOST150のBroadR範囲

縦システム
アナログの帯域幅（最高）	20のGHz
アナログの帯域幅@ 50 Ω （- 3 dB）（ProLinkは入った）	20のGHz （≥10 mV/div）
アナログの帯域幅@ 50 Ω （- 3 dB）（ProBusは入った）	3.5 GHz （≥10 mV/div）
アナログの帯域幅@ 1 MΩ （- 3 dB）（ProBusは入った）	500のMHz （、≥2 mV/div典型的）
上昇時間（10-90%、50 Ω）	22 ps （テスト限界、平坦モード）
上昇時間（20-80%、50 Ω）	16.5 ps （平坦モード）
入力チャネル	4 （ProLinkおよびProBusの入力のあらゆる組合せ）
帯域幅の振幅制限器	20のMHz、200のMHz、1つのGHz、4つのGHz、6つのGHz、8つのGHz、13のGHz、16のGHz
入れられたインピーダンス	ProLinkの入力:≤100 mV/div、>100 mV/div ProBusの入力のための50 Ω+/-3%のための50 Ω+/-2%:50 Ω+/-2%か1 MΩ\|\|16pF、10 MΩ\|\|供給された調査との11 pF
入れられたカップリング	ProLinkの入力- 50 Ω:DCのGND ProBusの入力- 1 MΩ:AC、DC、GND;50 Ω:DC、GND
最高の入れられた電圧	50 Ω （ProLink）:±2 Vmax@≤100mV/div、5.5Vrms@>100mV/div 50 Ω （ProBus）:±5 Vmax、3.5 Vrms 1 MΩ （ProBus）:最高250ボルト。（ピークAC: < 10="" kHz="">
チャネルチャネルの分離	10のGHzへのDC:50 dB （>315:1） 10から15のGHz:46 dB （>200:1） 15から20のGHz:40 dB （>100:1）（あらゆる2つのProLinkの入力チャネル、同じまたは典型的な異なったv/divの設定のために）
縦決断	8ビット;高められた決断（ERES）のまで11ビット
感受性	50 Ω （ProLink）:2 mV1 V/div、十分に可変的な（ズームレンズでの2-9.9 mV/div） 50 Ω （ProBus）:可変的な2 mV1 V/div、十分に;1 MΩ （ProBus）:可変的な2 mV10 V/div、十分に
DCの縦の利益正確さ（DCの正確さの利益部品）	±1% F.S. （典型的な）、0Vのオフセット;±1.5% F.S. （テスト限界）、0Vのオフセット
縦の騒音の床（50 mV/div）	2.20のmVrms （典型的な）
オフセットの範囲	50 Ω （ProLink）:±500 mV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 50 Ω （ProBus）:±750 mV @ 2-100 mV/div ±4 V @ >100 mV/div -1 V/div 1 MΩ:±1V @ 2-140 mV/div ±10V @ 142mV-1.40V/div ±100V @ 1.42V-10V/div
DCの縦のオフセットの正確さ	± （オフセットの設定の1.5% + 1.5% F.S. + 1 mV）（テスト限界）

横のシステム
タイムベース	4つの入力チャネルに共通内部タイムベース
時間/分割の範囲	20 ps/div-128 s/div （リアルタイム・モード:20 ps/div - 64 s/div;RISモード:20 ps/div - ≤10ns/divでユーザーの選択可能な10 ns/div;ロールモード:100 ms/div記憶長さによって≥100 ms/divおよび≤5 MS/sで128までs/div、ユーザーの選択可能な）、
クロック正確性	< 1="" ppm="">
サンプル時計のジッター	10µsまで時間範囲を得た:6.4msまでの100fsrms （内部タイムベースの参照）は時間範囲を得た:150fsrms （内部タイムベースの参照）
デルタの時間測定の正確さ	√2√ （（騒音/SlewRate） ^2+ （サンプル時計のジッター） ^2）（RMS） + （accuracyreading時計）（秒）
ジッターの測定の床	√ （（騒音/SlewRate） ^2+ （サンプル時計のジッターの） ^2） secondsrms （タイ）
チャネル間のジッター	<250fsrms> （タイ、典型的な、測定された最高で帯域幅）
制動機および評論家のジッター	<0>
チャネルチャネルのDeskewの範囲	±9 Xの時間/div。最高設定か25 ns。（ものはどれでもより大きい）、各チャネル
外的なタイムベースの参照（入力）	10のMHz;後部入力で適用される50 Ωのインピーダンス
外的なタイムベースの参照（出力）	10のMHz;50 Ωのインピーダンス、後部の出力

獲得システム
単発式サンプルRate/Ch	4 CH （任意WM8Zi-2X80GSの外的な入れ込む装置を使用して2 CHの80 GS/s）の40 GS/s
任意入れ込まれた見本抽出（RIS）	反復的な信号（20 ps/divから10 ns/div）のための200 GS/s
最高の制動機率	1,000,000の波形/二番目に（順にモード、4つまでのチャネル）
Intersegmentの時間	1 µs
標準的な記憶（4つのCH/2 CH/1Ch）（区分の数）	20のM/20のM/20M （記憶およびサンプル率はWM8Zi-2X80GSの外的な入れ込む装置ことができる）（2000年の使用を用いる1つか2つのCHモードで倍増する）
記憶選択（4つのCH/2 CH/1Ch）（区分の数）	S-32選択:32M/32M/32Mの（7,500） M-64選択:64M/64M/64Mの（15,000） L-128選択:128M/128M/128Mの（15,000） VL-256選択:256M/256M/256Mの（15,000）ノート:すべての記憶選択で、WM8Zi-2X80GSの外的な入れ込む装置は1の80 GS/sか記憶の2chを二度可能にする）

獲得の処理
平均	1，000,000の広がりに平均するSummed;1，000,000の広がりへの連続的な平均
高められた決断（ERES）	8.5から11ビットから縦決断
封筒（極値）	1まで，000,000の広がりのための封筒、床、または屋根
補入	x/x線形または罪

システムの誘発
モード	正常、自動、単一、停止
源	入力チャネル、補助、Aux/10、ライン、または速い端。各源に独特な斜面およびレベル（ライン制動機を除いて）
連結モード	DC、AC、HFRej、LFRej
前制動機の遅れ	0-100%記憶容量の（100 nsの1%の増分で調節可能な）
後制動機の遅れ	より遅い時間/divの設定で限られるリアルタイム・モードまたはロールモードの0-10,000の分割
時間またはでき事による待機	2 ns 20までsからまたは1つから99,999,999のでき事から
内部制動機の範囲	中心からの±4.1 div
端の制動機ProBusの制動機の感受性は入る	2つのdiv @ < 3=""> 1.5 div @ < 1=""> 1.0 div @ < 200="" MHz=""> （DCのカップリング、≥ 10 mV/div、50 Ωのために）
端の制動機ProLinkの制動機の感受性は入る	3つのdiv @ < 15="" GHz=""> 1.5 div @ < 3="" GHz=""> 1.0 div @ < 200="" MHz=""> （DC、ACのLFRejのカップリング、≥ 10 mV/div、50 Ωのために）
外的な制動機の感受性、（端の制動機）	2つのdiv @ < 1="" GHz=""> 1.5 div @ < 500="" MHz=""> 1.0 div @ < 200="" MHz=""> （DCのカップリングのために）
最高。制動機の頻度、スマートな制動機	≥ 2.0 GHzの@ 10 mV/div （最低のtriggerable幅200 ps）
外的な制動機によって入れられる範囲	補助（±0.4 V）;Aux/10 （V） ±4

基本的な制動機
端	信号が斜面（肯定的、否定的、または）および水平な状態を満たす場合の制動機。
窓	制動機場合の信号の出口調節可能な境界によって定義される窓
TV合成のビデオ	選択可能なラインおよび分野との制動機NTSCかPAL;選択可能なフレーム率（50か60のHz）およびラインとのHDTV （720p、1080i、1080p）;または選択可能な分野（1-8）との習慣は、ライン（2000年まで）、（25、30、50、か60のHz）織り交ざるフレーム率を（1:1、2:1、4:1、8:1）、またはSynchの脈拍斜面（肯定的か否定的）。

スマートな制動機
修飾される国家か端	定義された状態か端が別の入力源に起こったときだけ入力源の制動機。源間のHoldoffは時間かでき事によって選択可能である。
最初に修飾される	順に獲得モードはでき事Bで、ときだけ定義されたパターン、状態、または端repeatably誘発する（でき事A）は獲得の最初の区分で満たされる。源間のHoldoffは時間かでき事によって選択可能である。
ドロップアウト	制動機信号なら低下長く1 nsと20 s.間のより指定時間のために。
パターン	5つの入力（4つのチャネルおよび外的な制動機入力）の論理の組合せ（および、否定論履積、または、）。各源は高く、低い場合もあったりまたは気遣わない。高いのおよび低レベルは独自に選ぶことができる。パターンの開始または端に制動機。

排除の技術のスマートな制動機
故障	20 sへの200psとして幅の選択可能な低いの肯定的か否定的な故障、または断続的な欠陥の制動機。
幅（信号かパターン）	肯定的、否定的、か20 sへの200psとして幅の選択可能な低いの両方の幅、または断続的な欠陥の制動機。
間隔（信号かパターン）	1 nsと20 s.間で選択可能な間隔の制動機。
タイムアウト（国家/端は修飾した）	ある特定の状態（か転移の端別の源に）起こったら源の制動機。源間の遅れは20 sへ1 ns、または1つから99,999,999のでき事である。
でき損ない	2つの電圧限界および2つの制限時間によって定義される肯定的か否定的なでき損ないの制動機。1 nsと20 nsの間で選びなさい。
スルー・レート	端率の制動機。dV、dtおよび斜面のための選り抜き限界。1 nsと20 ns間の選り抜き端の限界。
排除の誘発	期待された行動を指定し、誘発による断続的な欠陥の制動機その条件が満たされない時

滝（順序）の誘発
機能	「B」のでき事の「A」のでき事、そして制動機で武装させなさい。または「A」のでき事「の腕はC」のでき事の「B」のでき事および制動機で、そして修飾する。
タイプ	滝AそしてB:端、窓、パターン（論理）幅、故障、間隔、ドロップアウト、または測定。測定は段階Bだけである場合もある。滝AそしてBそしてC （測定）:端、窓、パターン（論理）、幅、故障、間隔、ドロップアウト、または測定。測定は段階Cだけである場合もある。滝AそしてBそしてC:端、窓、パターン（論理）
Holdoff	A間のHoldoffはおよびBまたはBおよびC時間（1nsへの20s）によって選択可能またはでき事の数である。滝の最後の段階が前段階と最後の段階の間で置くholdoffを排除するように測定の制動機の選択。

高速連続議定書の誘発
データ転送速度	選択WM8Zi 6GBIT 80B 8B10B TD:600 Mb/sから6.5 Gb/sのチャネル4の入力選択だけWM8Zi 14GBIT 80B 8B10B TD:600 Mb/sから14.1 Gb/sのチャネル4の入力だけ
パターン長さ	80ビットNRZの8つの8b/10b記号
時計およびデータ出力	時計およびデータ回復出力は提供しなかった

低速連続議定書の誘発（任意）
任意に利用できる	I2C、SPI （SPI、SSPI、SIOP）は、UART-RS232、林、FlexRay、I2S （音声）、MIL-1553できる

測定の制動機
測定の制動機の機能	修飾された限界の測定の価値で誘発するために多数の測定変数から選びなさい。滝の制動機で制動機か最後のでき事だけとして使用することができる。

色の波形の表示
タイプ	色15.3の」高リゾリューションのタッチ画面が付いているフラットパネルのTFT活動的なマトリックスLCD
決断	WXGA;1280 x 768のピクセル。
跡の数	最大16の跡（あるソフトウェアオプションとの40まで）を表示しなさい。同時に表示チャネル、ズームレンズ、記憶および数学の跡。
格子様式	、自動、単一の8、Single+X-Y X-Y、クォード、Dual+X-Y二重
波形の表示	サンプル点は、またはサンプル点だけ結合した

内部波形の記憶
内部波形の記憶	12活動的な波形の記憶跡（M1-M12）の店16ビット/実物大の波形ポイントの。波形はデータ記憶媒体容量によってだけ限られたファイルのいくつもに貯えることができる。

統合された第2表示
タイプ	サポートは割れ目格子機能のユーザが指定する第2表示のタッチ画面の統合を。（ノート:第2表示のためのタッチ画面の運転者は冨士通の運転者ではないかもしれない）
決断	ユーザーが選ぶ表示によって定められる

LeCroy WaveStream™の速い見るモード
強度	256の強さのレベル、フロント・パネル制御によって調節可能な1-100%
タイプ	選り抜きアナログまたは色等級別にされる
チャネルの数	4まで同時に
最高のサンプリングレート	40 GS/s （任意WM8Zi-2X80GSの外的な入れ込む装置との80 GS/s）
持続の老化	500氏から無限に選びなさい
波形/二番目に（連続的）	2500までの波形/二番目に
操作	WaveStream間のフロント・パネルのトグルの（アナログ）、で（色）および

アナログの持続の表示
アナログのおよび色等級別にされた持続	可変的な飽和レベル;店記憶の各跡の持続データ
持続のタイプ	選り抜きアナログ、色、または三次元
跡の選択	跡すべてまたは組合せの持続を活動化させなさい
持続の老化	500氏から無限に選びなさい
広がりの表示モード	最後の跡と完全に集められるか、または完全に集められて強調した

高速計数化装置の出力（選択）
タイプ	LeCroy LSIB
移動率	325までMB/s （典型的な）
出力議定書	PCIは表現する、GEN 1 （データ転送のために利用される4つの車線）
制御議定書	TCP/IP
命令セット	によるWindowsのオートメーション、またはLeCroy遠隔命令セット

Processor/CPU
タイプ	Intel® CoreTM i7-2600のクォード、2.6 GHz （ターボモードの3.8までGHz）（またはよりよい）
プロセッサの記憶	STDの記憶（20 Mpt）、S-32およびM-64記憶選択のための8 GBの標準L-128およびVL-256記憶選択のための16 GBの標準32 GBまで任意
オペレーティングシステム	マイクロソフト・ウインドウズの® 7の専門の版（64ビット）
実時間時計	ハードコピーファイルの波形と表示される日時。精密内部刻時機構に合わせるべきSNTPサポート。

ズームレンズの拡張の跡
ズームレンズの拡張の跡	表示12までのズームレンズおよび12の数学/ズームレンズの跡

セットアップされた貯蔵
フロント・パネルおよび器械の状態	内部ハード・ドライブへの、ネットワーク上の、またはUSB接続された周辺装置への店。

インターフェイス
リモート・コントロール	によるWindowsのオートメーション、またはLeCroy遠隔命令セット
ネットワークコミュニケーション標準	VXI-11かVICPの迎合的なLXIのクラスC （v1.2）
GPIBの港	サポートIEEE - 488.2
LSIBの港（任意）	LeCroyのサポートPCIe Gen1 x4の議定書はAPIを供給した
イーサネットポート	サポート10/100/1000BaseTイーサネットインターフェイス（RJ45港）
USBポート	最低の6つの合計（を含む3フロント・パネル） USB 2.0の港はWindowsの多用性がある装置を支える
外的なモニターの港	互換性がある顧客供給された外的なモニターを支える15ピンDタイプWXGA。第2モニターとの延長デスクトップ操作のためのサポートを含んでいる。
周辺バス	LeCroy LBUSの標準

補助入力
信号のタイプ	外的な制動機入力のため
カップリング	50 Ω:DC;1 MΩ:AC、DC、GND
最高。入れられた電圧	50 Ω:5 Vrms;1 MΩ:250ボルト（ピークAC < 10="" kHz="">

補助出力
信号のタイプ	口径測定器、制御信号からまたは選びなさい
出力信号	500のHz5 MHzの方形波かDCのレベル;0.0への50 Ω （1 MΩへの0-1ボルト）に500 mV
制御信号	制動機は、制動機、パス/失敗の状態、可能になった
コネクターのタイプ	前部にあるBNC

自動組み立て
自動組み立て	自動的にタイムベース、制動機および感受性を反復的な信号の広い範囲を表示するために置く
発見の縦のスケール	自動的に指定チャネルのための縦の感受性そしてオフセットを最高のダイナミックレンジとの波形を表示するために置く

概要
自動口径測定	Ensures DCを指定し、タイミングの正確さは1年の最低のために維持される。

調査
調査	Qty.（4） ÷10受動の調査
調査システム	ProbusおよびProLink。自動的にいろいろ多用性がある調査を検出し、支える
計数逓減率	自動または手動で使用される調査によって選ばれて
口径測定の出力	Calは出力した:1kHz方形波、1Vp-p （典型的な）、ホックを厳密に調べる出力。速い端の出力:5MHz方形波、350mVp-p （典型的な）、50ps上昇時間、SMAのコネクターへの出力、ACはつないだ。

電力要求事項
電圧	100-240 45-66のHzのVAC ±10%;100-120 380-420のHzのVAC ±10%;自動AC電圧選択、設置部門II
最高。パワー消費量	975 975 VAと

環境および安全
温度（作動）	+5 °CへのCD-RW/DVD-ROMドライブを含む+40 °C
温度（操作停止）	-20 +60 °Cへの°C
湿気（作動）	5%から80%の相対湿度は50%の相対湿度に+40 °C.で（不凝縮） +31まで°C.の上限（不凝縮）軽減する。
湿気（操作停止）	MIL-PRF-28800Fごとにテストされる5%から95%の相対湿度（不凝縮）
高度（作動）	10,000フィートまで（m） +25 °Cかそれ以下で3048
高度（操作停止）	40,000フィートまで（m） 12,192
任意振動（作動）	0.5のgrms 5つのHzから500のHz、3本の直角斧のそれぞれの15分
任意振動（操作停止）	2.4のgrms 5つのHzから500のHz、3本の直角斧のそれぞれの15分
機能衝撃	20 gのピーク、半分の正弦、11人の氏の脈拍、3本の直角斧、全体18の衝撃のそれぞれの3つの衝撃（肯定的で、否定的な）

実寸
次元（HWD）	14" H X 18.4 "のW X 16" D （355 x 467 x 406のmm）
重量	51.5 lbs。（23.4 kg）
出荷の重量	70.0 lbs。（31.8 kg）

FAQ:

1.Canカナダまたはオーストラリアへの船順序か。

はい、私達はできる。私達は順序を世界的に送る。

2. どんな配達方法を使用するか。そして受渡し時間か。

私達はEMS、DHL、Federal Express、UPS、追跡番号を用いるTNTによって出荷してもいい。通常の受渡し時間は4-7仕事日である。

3. あなたの支払の言葉は何であるか。

郵送物の前の100% T/Tの支払。

4. 私はいかに他のどの質問もしてもいいか。

私達にオンラインで連絡するか、または私達に次メッセージを残すことができる。
