信号の検光子Keithley 2820の記述

ベクトル信号の分析モード モデル2820はGSM、端、W-CDMA FDD、cdmaOne、cdma2000、802.11移動式WiMAX WLANおよび802.16eのような共通の無線標準にテストのためのいろいろな信号の分析人格選択と、結合されるように設計されている。測定の頑強なセット、器械の設定およびテスト限界はオペレータ・エラーのさまざまな標準、救う器械構成時間および潜在性を最小にすることのそれぞれのためにカスタマイズされる。例えば、標準のそれぞれのためのACPRの測定は信号の分析人格選択の一部分である。

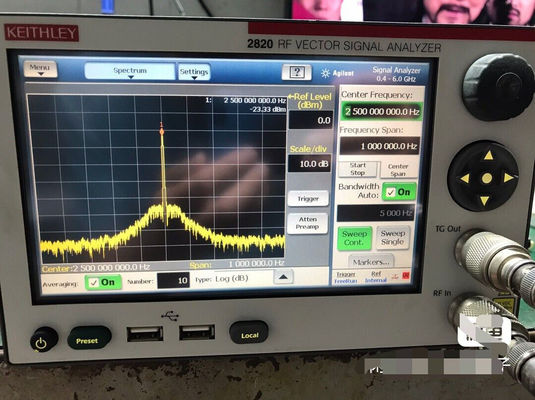

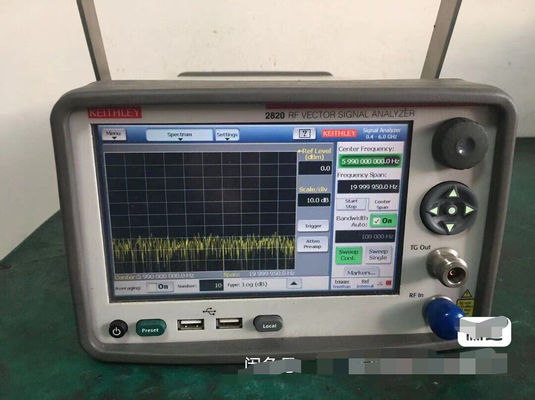

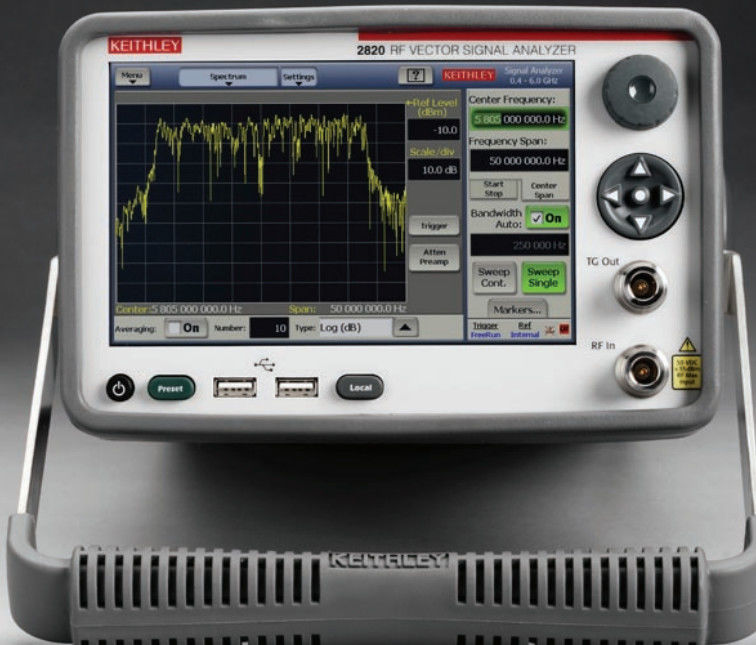

Keithley 2820

モデル2820のRFのベクトル信号の検光子は現代RFの通信設備および装置のR & Dそして生産テストのために設計されている中間性能テスト器械である。この次世代の器械は高精度で、優秀な反復性とRFテスト信号を急速に測定するために最新式RFおよびデジタル信号処理の（DSP）技術を結合する。その密集した半ラックエンクロージャおよび競争価格はそれに多くの試験的応用のための費用効果が大きい解決をする。モデル2820's DSPベースのソフトウェア定義されたラジオ（SDR）の建築および40MHz帯域幅は保障する明日を扱う今日の信号およびまた柔軟性を測定する機能があることを。今日の携帯電話はより多くのタイプの装置に接続するように設計されている従って増加する無線標準と統合しなければならない。新しい無線標準が現れると同時に、モデル2820は有用な生命を拡張し、ずっと長いより従来の器械進行中の投資に対するリターンを提供する容易な改善のために設計される。
主要特点および利点:


•
• 優秀な性能


•
• 6GHz周波数範囲への400MHz


•
• +35dBmの測定の範囲への46dBm


•
• 40MHz信号の帯域幅


•
• 0.6dB絶対広さの正確さ


•
• 0.15dB広さの反復性


•
• 高速


•
• 650MHz/s @1kHzの帯域幅の独特のスペクトル分析の広がりの更新率


•
• 24ms GSMの測定セットのための独特信号の分析時間


•
• 30ms独特信号の分析人格切換えの時間


•
• 適用範囲が広い


•
• WLANおよびWiMAXのためのMIMO準備ができた機能


•
• 多目的測定:スペクトル分析、隣接チャネル力の比率、チャネル力のリスト、ゼロ スパン


•
• 信号の分析の選択:GSMの端、W-CDMAのcdmaOne、cdma2000、WLAN、WiMAX


•
• 分析のためのPCへの出力I-Qデータ


•
• 高度のPCの結合性:GPIB、USB、LANおよびLXIのクラスC


  関連の適用:






•
•
•
• 無線装置、モジュールおよび小組立部品およびRFIC装置のR & Dおよび生産のテスト


•
• 信号の監視


•
• 教育

優秀な性能

• 6GHz周波数範囲への400MHz
• – 35dBm測定の範囲への146dBm
• 40MHz信号の帯域幅
• ±0.6dBの絶対広さの正確さ
• ±0.15dBの広さの反復性

高速

• 650MHz/s @1kHzの帯域幅の独特のスペクトル分析の広がりの更新率
• 24ms GSMの測定セットのための独特信号の分析時間
• 30ms独特信号の分析人格切換えの時間

適用範囲が広い

• WLANおよびWiMAXのためのMIMO準備ができた機能
• 多目的測定:スペクトル分析、隣接チャネル力の比率、力のリスト、ゼロ スパン
• 信号の分析の選択:GSMの端、EGPRS2 （端の進化）、FSK、W-CDMAのcdmaOne、cdma2000、WLAN、WiMAX
• 分析のためのPCへの出力I-Qデータ
• 高度のPCの結合性:GPIB、USB、LANおよびLXIのクラスC
