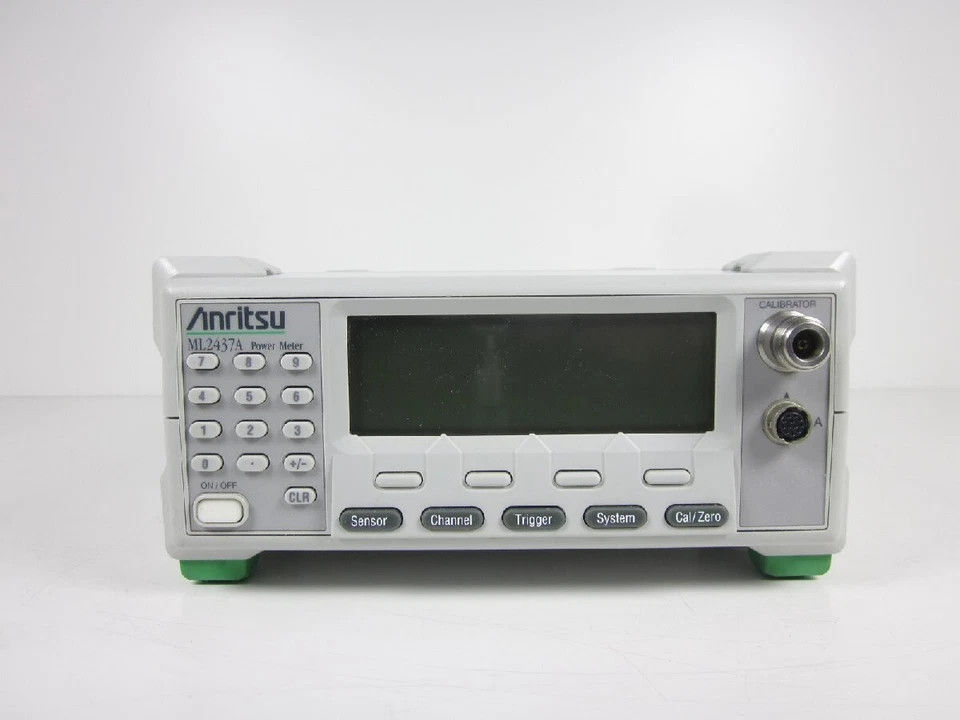

ML2437AおよびML2438A電源計は,熱計の精度,ダイオード計の速度,ピーク電源計の表示グラフィックの利点を組み合わせています.単一のセンサーで秒速35K以上のサンプルを採取し,90 dBのダイナミック範囲を達成する単一の機器ですこれらのメーターには標準的な機能としてグラフィック表示機能が含まれています.頑丈なハウジングとオプションの高容量NiMH電池は,フィールドサービスアプリケーションに実験室品質の精度をもたらしますML2437Aには1つの入力があり,ML2438Aには2つの入力があります.

特徴 アンリッツゥML2437A RF パワーメーター

• 速度と動的範囲
  MA247xDシリーズパワーセンサの高感度は90dB範囲で,安定した電源読み上げを70dBmまで達成します. 35kHzのサンプルレートは,0.1msecの解像度までのセルラー,PCSおよび他のパルス信号をプロファイルします.近代的なコネクタ技術により,50GHzの精度向上のために業界をリードするリターン損失を達成87dB範囲のMA244xDシリーズ高精度センサーは,MA247xDシリーズ前端にマッチング回路を追加することによって,リターン損失性能をさらに向上させます.

• 急速熱センサー
  アンリッツウの最新の半導体処理技術により 熱電力のセンサーが 速度を数倍増しますコネクタ技術の改善により,測定不一致の不確実性が 50 GHz 以内の 20 GHz にのみ到達していたレベルに減少しましたML2430AシリーズのサンプリングとDSP技術と同様に製造技術により,測定速度を4msの上昇と減少まで最適化します.
• GPIB 速度
  平均設定,センサー制御設定,トリガー条件,動作モード,センサータイプ,GPIB インターフェイスメーカーML2430Aシリーズは,プロフィール動作モードを使用して,毎秒35kのサンプリング速度で200のデータポイントの高速爆発を測定し,転送する能力を提供します.

• GPIB エミュレーション
  古いメーターの99.9%のエミュレーションにより,ML2430AシリーズはATEシステムの生産性を向上させます.試験システム速度の改善は,試験中に測定された数に応じて,システム速度を2~10倍高速にする.コード内の待ち命令の最小限の使用,およびエミュレーションされたメーターモデル.

• トリガー制御装置
  トリガーとサンプルコントロールなしでは 高速は何の役にも立たない高価なピーク電源メーターで伝統的に見られるデータ収集イベントアームとトリガー機能はML2430Aシリーズで標準です.. トリガー遅延とサンプルの読み込み時間は,操作者が直接制御することができます. トリガーソースには,連続,内部,外部TTL,手動が含まれます. したがって,データ取得は,他の試験機器との同期のために最適制御できます..
• バストプロフィールのグラフィック表示
  ML2430Aは,高速信号の高解像度のためにランダムな繰り返しのサンプリングを備えています. タイムドメイングラフィックディスプレイプロファイルは,電源範囲の40 dBmから20 dBmのパルス信号を表示します.35kHzのサンプリング速度は,TDMAを含むセルラーおよびPCS信号の明確な電源プロファイルを生成しますパルストップ電力は,カーソールの平均を用い,簡単かつ繰り返し測定できます.GPIB 速度 > 200 秒速で,読み取りモードで > 80 dB の動的範囲を超えたインパルス最大電力を測定.
• パワー対タイムグラフィック表示
  最も一般的な電源計ATEプログラムタイプの一つは,RF電源と刺激のグラフである.パワー対タイムモードは,時間/温度における増幅と出力変動をモニタリングするためのストライプチャートスタイルディスプレイですサービスアプリケーションでは,電源電圧やコンポーネントの許容量パワー対タイムモード 速度 携帯電話の断続的なスイッチや異常な電源制御などの異常な条件のトラブル撮影電源対時間モードは,RF電源変動の明確なストライプチャート表示を提供します.
• パラレルプリンターコネクタ
  多くのデスクトップジェットプリンタは,ベンチやフィールドでのパフォーマンスの迅速な文書化のためにML2430Aシリーズに直接接続できます.起動と平均設定は,ディスプレイプリントアウトでリストされていますDUT (テスト中の装置) の異常の証拠は,エンジニアが最小限の時間投資で問題を解決できるように,迅速に複製できます.

追加仕様 について アンリッツゥML2437A RF パワーメーター

• 90 dB ダイナミックレンジ
  通信業界の一般的なATEシステムは,60~80 dBのダイナミック範囲で動作する.MA247xDシリーズの90 dBのダイナミック範囲は,2つの50 dBのセンサーを置き換える.さらに,2つのセンサーのためにRFスイッチはもはや必要ありませんこれはソフトウェア制御の複雑さを軽減し,テスト実行を加速させます.
• センサー EEPROM
  すべてのMA24xxシリーズセンサーは,校正因子データと周波数のデータを保存するための内部EEPROMを装備しています.これは,電源計が自動的に挿入し,読み取りを修正できるようにします.精度と便利性を向上させる.
• 高い信頼性
  頑丈なポリカーボネート・シャシ設計のハンドルは,衝撃を落としたり,荒野処理したりする.通気孔が存在しないため,計器は噴水耐性がある.前面カバーパネルとソフトケースは,さらなる環境保護のためにオプションです.パワーセンサも 硬い操作に備えています
• 精度向上
  不一致不確実性は通常最大のエラー源である.MA24xxシリーズ電源センサーは,センサー返信損失の典型的5〜6dBの改善を提供します.通常は不一致の不確実性を半分に削減しますMA244xDシリーズの高精度センサーには,マッチングパッドが組み込まれ,マッチング不確実性が再び半分に減るため,返信損失を5〜6dBさらに改善します.
• 経路損失の修正のためのオフセットテーブル
  減速器,コップラー,ケーブル,スイッチ,その他の試験装置の真の周波数応答を補償することで,測定精度は向上します.ML2430Aシリーズでは,従来の固定 dB オフセット機能に加えて,減衰対周波数のオフセットテーブルを適用できます.1Nシリーズ新型ブロードバンド電源制限器が電源センサーの接続に先行すると,オフセットテーブルは周波数応答を補償します.燃焼防止センサー.
• ソフトキーメニュー制御
  ソフトキーメニューは,ユーザーインターフェースを理解しやすくすることで,楽器制御を簡素化します.数値キーボードは,オペレーターインターフェースを簡素化します.
• バッテリー
  オプションのNiMH ′′Smart′′電池は,通常の8時間の1日間の高充電密度をサポートします.正確な燃料計測,<2時間の高速充電サイクル,この電池技術の便利さをさらに向上させる.
• ウォルトメーター
  ML2430Aシリーズは高速電圧測定もサポートしている. 後部パネルBNCは電圧を測定するか,自動センサー校正因子訂正をサポートするV/GHz入力として動作する.
