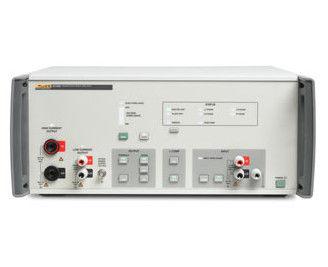

フルケ校正 52120Aトランスコンダクタンス増幅器は,140ppmの精度で,直流を最大100アンプとAC電流を最大120アンプまで供給します.アクセサリーコイルを使用して,3000または6個を生成することができます.000アンパール3つの 52120A が並列接続され,360APS まで出力できます. 1mH のインダクション駆動能力と4.5ボルトのコンプライアンス電圧は,幅広いアプリケーションをサポートします.

主要 な 特徴Fluke 52120Aトランスコンダクタンスアンプ

• 高電流出力配列コイルを使用すると3000Aまたは6000Aの電流を生成できます. 3つの52120Aを並行接続して,360Aまで出力できる.

• 高精度 カリブレーション: 精度は140ppm に 達し,電源・エネルギー計,クランプ計,電流トランスフォーマーなど,様々な高電流作業負荷装置の 正確な校正を保証します.

• 幅広い周波数帯: 周波数帯はDCから10kHzで,異なる周波数の校正要件を満たしています.

• 複数の動作モード: 単相で最大360Aの2つまたは3つのアンプを並行操作,またはスタンドアロンモードで最大10つのアンプと1200Aをサポートします.精度を向上させるため,Fluke校正6105Aまたは6100Bの電源規格とシームレスに通信する.

52120Aの性能を一目で見る

• 業界トップのアンプの精度:

• - 140ppm AC (61XXA 電源標準で使用)

• - 350 ppm AC (DC/lf カリブレーターで使用)

• - 160 ppm DC (DC/lf カリブレーターで使用)

• 周波数:DCから10kHz

• 負荷電圧 (適合): 4.5 V @ 120 A

• 誘導駆動能力: 1mH 負荷

• 出力範囲: 2A,20A,120A

• 入力範囲: 2Aと20Aの範囲では2Vまたは200mA F.S. 120Aの範囲では1.2Vまたは120mA F.S.

• パラレル操作: 61XXX, 2 つまたは 3 つのアンプで閉ループ,単相で最大 360 A

• パラレル操作:単独操作,最大10のアンプ,単相で最大1200A

• アクセサリーコイル: 25回転コイル 3000A,50回転コイル 6000Aをサポート

• 電気電力規格6105A/6100Bによる制御通信

• GPIB リモート操作

テクニカル仕様

• 入力・出力範囲: 入力電流範囲は200 mA,200 mA,120 mA (100 mA DC),入力電圧範囲は2 V,2 V,1,2 V (1.0 V DC).出力範囲は2 A,20 A,120 A (100 A DC),10の現在の利益でシーメン1~10~100のトランスコンダクタンス

• 出力コンプライアンスの電圧と隔離:出力コンプライアンス電圧は4.5Vrms (6.4Vp) であり,電流端末から地面への出力隔離は600Vrms,850Vp,DCは850Hzまで.

• 他のパラメータ: 動作温度は5°C~35°Cで,校正温度範囲は16°C~30°Cです. 温める時間は1時間,消費電力は1500VA未満です.体重は25kg.

設計基準と適合性

EN 61010-1 に準拠して設計された:2010, CAN/CSA 22.2 No 61010.1 - 04, ANSI/UL 61010 - 1:2004, EN 61326 - 1:2006CEマークとCSA認証が付いています
