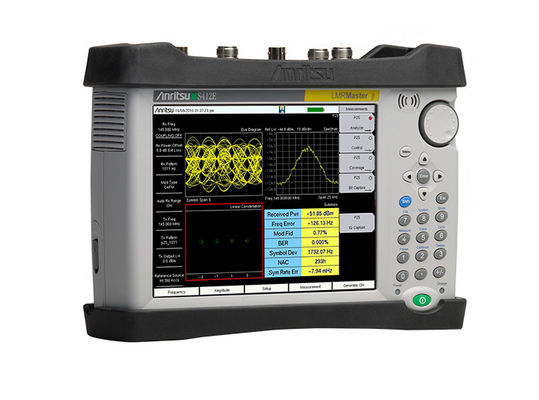

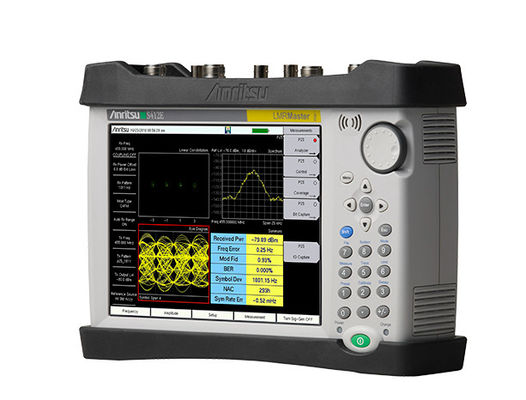

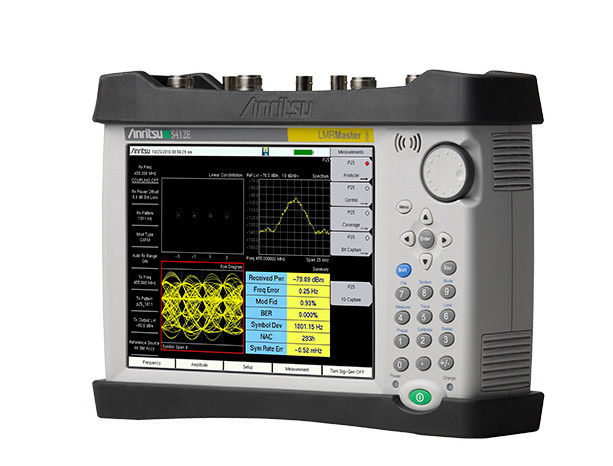

Anritsu S412E LMR マスター ランド モバイル ラジオ モジュレーション 解析機 6 GHz にオプション

陸上移動式無線電調節分析機,信号生成機,スペクトル分析機,ベクトルネットワーク分析機

LMRマスターS412Eは Anritsuの第2世代の 公共安全システムの設置と保守のためのソリューションですこのソリューションは高性能の受信機/スペクトル分析機と世界で最も先進的なハンドヘルドベクトルネットワーク分析機 (VNA) を組み合わせていますまた,CW/P25 (フェーズ1&フェーズ2),DMR (MotoTRBOTM),TETRA,NXDNTM,PTC-ITCRおよびPTC-ACSES分析機と信号発生器を0 dBmから130 dBmまでの内部調整可能電力で含む.

この装置は,NBFM,P25,P25 ステージ2 (TDMA) のRF性能をフィールドテストする陸上移動無線 (LMR) およびプロモーション移動無線 (PMR) 技術者および技術者にとって理想的です.DMR (MotoTRBO), TETRA, NXDN, dPMR,およびFDD&TDD LTEは,商業,公共安全,海上,および重要なインフラストラクチャの無線システムに使用される.また,USAクラス1および旅客鉄道のポジティブ列車制御システム,互換電車制御ラジオ (ITCR) および高度な民間速度執行システム (ACSES) のサポートも提供しています.GSM-R システムを使用する鉄道事業者の場合,LMR マスターは,GSM/GPRS/EDGE 測定で構成できます.

ベースモデルは,VNAとスペクトル分析機,また,RSSIのカバーマッピング,送信機SINADを含む狭帯FMラジオシステムの分析とテストをサポートしています.送信機THDP25 (TIA-102.CAAA-C),P25 Phase 2 (TIA-102.CCAA),ETSI DMR Tier 2 (MotoTRBO),ETSI TETRA,NXDN,dPMR,PTCを含むデジタル陸上モバイルラジオ規格のオプションサポートが提供されています.GPS受信機は,カバーマッピング (屋内ではタッチスクリーンタグ付け) をサポートします.GPSタグ付き屋外) アナログとデジタル陸上移動式無線システム.また,ブロードバンド公共安全システムのためのFDD-LTEの無線分析とWiMAX (固定IEEE 802.16dおよびモバイル IEEE 802.16e) は,施設間バックハールシステムに使用される.この儀器にはスペクトラム記録器も装備できる.手持ちのInterferenceHunterTM MA2700Aに対応する干渉分析機プログラム可能なチャネルスキャナー,高精度の外部RF電源計 (端末センサーとインラインセンサーを含む),ケーブル分析のための距離域,ベクトルボルト計.

高性能500kHzから1600MHzのVNAは,ケーブルとアンテナシステムを掃くために使用できる.塔に搭載されたアンプに電力を供給するには,内部バイアスティがオプションで利用可能である.周波数領域反射測定 (FDR) 距離から欠陥測定は,アンテナシステムを特徴付けるのに使用される.距離から故障までの測定は 接続が不良,汚染,損傷したケーブル,水浸透を容易に検出できますVNAとスペクトル分析機の両方が,オプションで6GHzまでカバーするために拡張することができます.特許を取得したRF干渉拒絶機能は,高レベルのRF活動の存在において,正確で繰り返される測定を可能にします.

LMR Master S412EのVNAは,フィルターを含む重要なRFデバイスのRFパフォーマンスを表示し調整するために使用できる優れた伝送ダイナミックレンジパフォーマンス (> 100 dB) を提供しています.デュプレックス機送信機組み合わせ器,受信機多コップラー,タワーに搭載されたアンプS412Eの高速な 850 μs/点のスウィープ速度で測定 (周波数または時間領域) が迅速に表示され更新されます2 から 4001 のデータ ポイント まで 変数 的 で,カスタム 設定 の 最大 の 柔軟性 を 許す.より 簡素 な インターフェース を 好む ユーザー に は,画面はAnritsuサイトマスターをエミュレートするように設定することもできます..

このソリューションは,優れたDANL -152 dBm (RBW = 10 Hz,Aten = 0 dB,f < 2.4 GHz) を加え, +16 dBm以上の第三順位の傍受率を持っています.この装置は,地上の移動式無線システムに干渉する低レベルの信号の識別と位置付けに最適です強力な近隣の送信機がある場合でもLMR Master S412Eは,NBFMの正確な測定を可能にする業界をリードする低相騒音 (< -100 dBc/Hz典型 @ 10 kHzオフセット) を標準で提供しています.P25,NXDN,DMRの排放マスク

高精度電源計のオプションは,インラインセンサーを含む外部センサーを使用して真のRMS測定を提供します.CWと調節された信号の両方の正確な測定を行うための理想的なソリューションです内部電源メーターでチャネル化された電源測定が可能で,チャネルスキャナーオプションは,ユーザーに最大20チャネルをスキャンするための便利な方法を提供します.

LMR マスターS412Eにはデータ分析ソフトウェア ソフトケース 充電可能なバッテリー AC/DC電源12Vの自動車のたばこ点火器アダプタと,包括的なユーザーガイド.

特徴アンリツス S412E LMR マスター陸上移動式無線電調節分析機

• 覆盖マッピング付きLMR信号解析機:P25,P25 ステージ2,DMR (MotoTRBOTM),TETRA,NXDN,dPMR,PTC-ITCR,PTC-ACSES,NBFM,FDD&TDD LTE
• ブロードバンド信号解析器:LTE,WiMAX
• 干渉マッピングとMA2700Aハンドヘルド干渉ハンターをサポートする干渉分析機
• 周波数分析器: 9 kHz ∼1.6 GHz,オプションで6 GHz
• ケーブルとアンテナ解析器: 500 kHz ∼1.6 GHz,オプションで6 GHz
• リターン損失 VSWR 挿入損失 S11 / S21 DTF
• PIM 狩猟
• 内部電源メーター,オプションの外部電源センサー
• 手持ちの電池駆動式設計
• 体重は7.6ポンド以下 (バッテリーを含む)
• 堅牢で実用的な設計で,Anritsuの9代目のハードウェアプラットフォームを使用
• 日光可視色タッチスクリーンディスプレイ
• RF 干渉に対する優れた免疫力
• イーサネットによるリモコン制御
• 標準3年間の保証 (バッテリー1年間の保証)

適用するアンリツス S412E LMR マスター陸上移動式無線電調節分析機

• フィールド分析とP25フェーズ1,P25フェーズ2 (TDMA),NXDNTM,ETSI DMR,MotoTRBOTM,ETSI TETRA,dPMRのマッピング米国PTC - 公共安全のための移動式または塔式無線システムの統合ハンドホルド分析政府,商業,鉄道,インターサイトバックハール,および重要なインフラストラクチャ
• GSM/GPRS/EDGEとFDDとTDD LTE測定オプション
• スペクトル分析と干渉分析試験 - 業界最高のダイナミックレンジ,ノイズフロア,TOIは,近くの強いRF源の存在であっても分析と低レベルの信号を可能にします
• ケーブル,アンテナ,コネクタのベクトルネットワーク分析と距離域テスト - ログマグ,VSWR,フェーズ,グループ遅延スミス・チャート リアルと想像上のインペダンス - 速度の 850 μsec/ポイントのスウィープ
• 周波数領域反射測定を用いた誤差までの距離測定
• 方向性 42 dB のリターン損失測定 - ダイナミック範囲 > 100 dB の挿入損失測定
• 占拠されたBWとスペクトル解析器のエミッションマスクは,即時的な準拠テストを可能にします
• 近くにある強力な源の存在でも,低レベルの干渉測定
• 居住用 BW と 排気マスクの適合性試験
• 狭帯域FM分析 自動スキャン機能で未知の送信機の周波数を識別する RSSIと送信機SINADの室内および室外カバーマッピング
• CWとモジュールされた信号の両方のRF電源測定
• アナログおよびデジタル無線システムの室内および室外カバーマッピングの両方をサポートします - 測定中にPCは必要ありません! KMLTMおよびCSVフォーマットでの測定データの後処理

付属したNBFM解析器は,キャリアパワー,キャリア周波数,周波数エラー,FM偏差,モジュレーション率,SINAD,THD,占用帯域幅,および解読されたCTCSS/DCS/DTMFを迅速かつ正確に測定する.NBFMカバー マッピング対策 RSSI ユーザーラジオからSINADとオーディオSINADを送信GPS座標と高度の両方で記録された値をタグ付けします

P25 / P25 段階2 DMR (MotoTRBOTM),TETRA,NXDNTM,dPMR,および US PTC 信号分析器の測定 (測定は分析器モードによって異なります):受信電源,周波数エラー,モジュレーションフィデリティ,エラーベクトルの大きさ1011 Hz (P25) または 1031 Hz P25 段階2 / NXDN / ETSI DMR,および O.153/V.52 擬似ランダムテストパターンのための NAC と BER制御チャネルトラフィックから BER/MER (メッセージエラー率) の測定線形または従来の星座,ヒストグラム,P25およびNXDN制御チャネルの六角解読,P25フェーズ2モードのTDMA電源ランププロファイル,ダウンリンクパラメータのTETRA要約表示.

P25 / P25 ステージ2 DMR (MotoTRBOTM),TETRA,NXDNTM,dPMR,および米国PTCカバー測定:LMR Master S412Eは,1011/1031 Hzのテストパターンの受信電源とBERの注釈を伴うデジタルラジオカバーマッピングをサポートする.,およびO.153/V.52試験パターン,音声トラフィックからのBER推定, and BER/MER (message error rate) measurement from control channel traffic along with GPS tagging of data (location and time) enables system performance and coverage analysis without requiring transmitters to be taken offline業界最高の受信機を備えた LMR マスターは,現実的な -110 dBm 信号レベルまで BER とモジュレーションフィデリティを正確に測定できます.BERとモジュレーションフィデリティまたはEVMカバーマップは,局所的な干渉またはマルチパス効果であっても通信が可能であることを保証します.地図作成は屋内 (タッチスクリーンタグ) と屋外 (GPSタグ) の両方で行うことができます.カベージマッピングは,タブ限定のCSVと業界標準のKML形式の両方でファイルを生成し,記録保持のためにUSBメモリに直接書き込みます.オフライン分析とマッピング
