| ブランド名: | SYSJOINT |
| モデル番号: | SV6301A |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T |

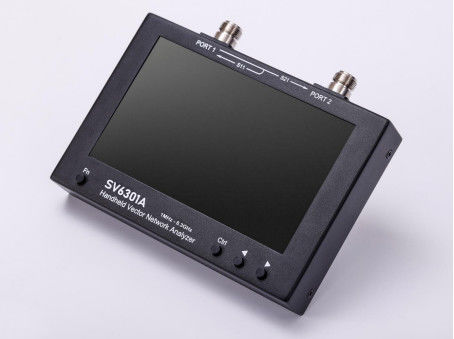

SYSJOINT SV6301A ハンドヘルド ベクターネットワークアナライザー 1M~6.3GHz 7インチ IPS LCD
SYSJOINT SV6301A ハンドヘルド ベクトルネットワークアナライザーの説明
SV6301Aは,1MHz~6.3GHzの周波数帯を持つハンドヘルドベクトルネットワークアナライザー (VNA) である.S11とS21の測定に使用することができる.S21の動的範囲は75dBである.S11 の動的範囲は 50 dB です.. SV6301Aは,短波アンテナ,ISMバンドアンテナ,WiFiアンテナ,ブルーetoothアンテナ,GPSアンテナなど,MF/HF/VHF/UHF/SHF帯のアンテナテストに適しています.フィルタを測定するために使用されますSV6301Aは,Log Mag,Linear Mag,Phase,Smith R+jX,Smith R+L/C,VSWRなど様々な表示形式をサポートしています.,極性,グループ遅延,抵抗,反応性など.さらに,SV6301Aはケーブル長さの測定に有用なTDR機能をサポートしています.耐久性があり,電磁気干渉を効果的に遮断できる. SV6301Aの寸法は190mmx130mmx30mmで,バックブラケットはデスクトップ使用のために設計されています. SV6301AのRFインターフェースはN型メスコネクタで,NからSMAアダプタが2つ付属しています.DUTとSMAインターフェースを接続するために使用できます.最適設計の信号処理システムにより,SV6301Aのスキャン速度は500ポイント/秒までで,準リアルタイム測定が可能で,最大スキャンポイントは1001ポイントまでです.

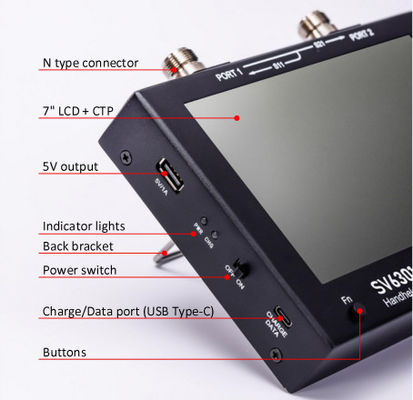

SV6301Aのスクリーンは,容量感触パネル付きの7インチ高明度のIPSで,屋外でも画面の内容をはっきりと見ることができます.4つの物理ボタン周波数範囲,スケール,トレスをオン/オフ,マーカーを追加/削除,スクリーンショット,などを簡単に設定できます.操作は非常に便利でスムーズです.SV6301Aには3時間までのバッテリー寿命を持つ 3350mAh 18650 リチウムイオンバッテリーが2つ組み込まれています充電インターフェースはUSBタイプCで,Cタイプケーブルはデバイスを充電し,データ転送にも使用できます.同時に,SV6301Aには内蔵8GBメモリーカードがあります.カリブレーション状態を保存するために使用できるスクリーンショットなど
SYSJOINT SV6301A ハンドヘルド ベクトルネットワークアナライザーの特徴
● 周波数帯:1MHz 6.3GHz
●S21動的範囲:75dB,S11動的範囲:50dB
● 容量感触パネル付きの7インチ高明度のIPSディスプレイ
● メタルのケース,電磁気干渉を効果的に遮る
● N型 RF コンネクタ,安定し耐久性
● 完全タッチスクリーンと4つの物理的なボタンを搭載し,便利でスムーズに操作できます
● 寸法: 190mm×130mm×30mm
● デスクトップ 操作 に 用い られる 後ろ の 支架 を 備えた 設計
●ローカルスクリーンショットをサポートし,内蔵メモリーカードにスクリーンショットを保存できます.
● 8GBの内蔵メモリーカードで カリブレーション状態,snpファイル,スクリーンショットなどを保存できます
● バッテリー寿命が最大3時間までの350mAhの18650リチウムイオンバッテリーを2台搭載
●TDRフュークションで,ケーブルの長さを測定できます.
● 最大 2 つの参照線
SYSJOINT SV6301A ハンドヘルドベクトルネットワークアナライザーの仕様
| パラメータ | 仕様 | コメント |
| 周波数範囲 | 1MHz ~ 6.3GHz | |
| RF電源をオフにする | -40dBm ~ -10dBm | ステップ: 1dB |
| RFコネクター | N型女性 | NからSMAアダプター |
| RF パワー | ~10dBm (最大) | DC<5V |
| 周波数精度 | <±1ppm | |
| 周波数ステップ | 10kHz (分) | |
| S21 動的範囲1 | 75dB | < 3GHz |
| 65dB | > 3GHz | |
| S11 動的範囲1 | 50dB | < 3GHz |
| 40dB | > 3GHz | |
| スキャンポイント | 1001 | 101-1001 に設定できます |
| スキャン速度 | 500 pts/s | 周波数 > 25MHz |
| IFBW | 12.5kHz(デフォルト) | 6.25k/3.12k/1k/300Hz/100Hz/30Hz |
| 滑らか | 算術平均値 | 平均: 1 ~ 25 |
| 痕跡 | 7 | 4つのデータトラス,2つの参照トラス,1つのTDRトラス |
| マーカー | 8 | |
| カリブレーション状態 倉庫 |
18 | カリブレーション状態は内蔵メモリーカードにファイルとして保存できます |
| 貯蔵容量 | 8GB | 内蔵メモリーカード |
| ディスプレイ | 7インチ IPS LCD | 解像度: 1024×600 |
| 動作モード | 容量感触と 物理的なボタン |
|
| スクリーンショット | 装置で | |
| パワー | 6.5W | |
| 消費 | ||
| バッテリーの寿命 | 3時間 | 50%の明るさ |
| バッテリー | 18650 リチウム電池 | 3.6V / 3350mAh×2 |
| 充電/データポート | USBタイプC | |
| 充電電圧 | 4.7V~5.5V | 5V/2Aで充電する |
| USB出力 | 5V/1A | |
| サイズ | 190mm×130mm×30mm | RFコネクタは含まれていません. |
| 収納材 | 鉄 | |
| 体重 | 1.2kg | |
| 1.7kg | アクセサリーと包装を含む. | |
| 動作温度 | 0°C-45歳°C |

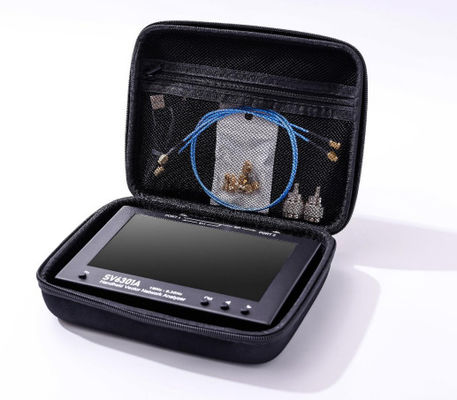

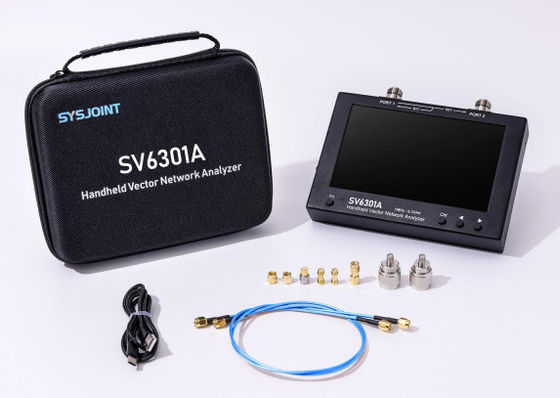

SV6301Aの出荷リスト
FAQ:
1配達方法と配達時間は?
EMS,DHL,FedEx,UPS,TNTで追跡番号で送ることができます.通常配達時間は4-7営業日です.
2どうしたら他の質問ができるの?
オンラインで連絡したり,下記でメッセージを残したりできます.
3支払期間は何ですか?
送料前に100%T/T支払い
|
|
