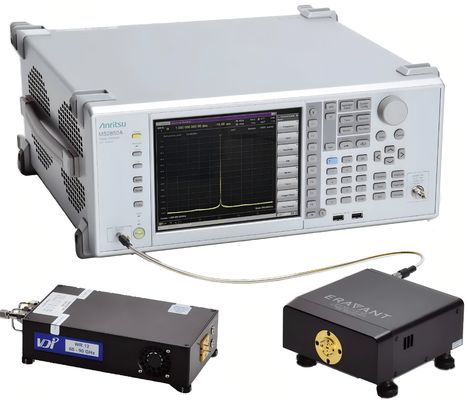

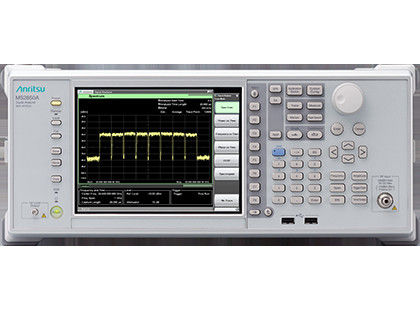

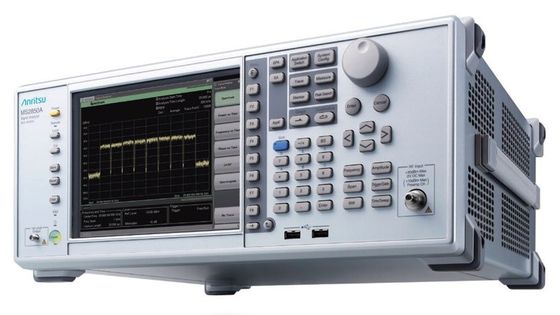

シグナル解析器MS2850Aの説明

MS2850A信号分析機は,スペクトル分析機/信号分析機で,最大解析帯域幅は1 GHz,周波数帯は9kHzから32 GHzまたは44.5 GHzである.ブロードバンド通信の測定をサポートする分析帯域幅を持っています5Gモバイル通信や放送衛星機器などで,サブ6GHzからミリ波波28GHz/39GHz帯まで,すべて1つでカバーできます.このベンチトップ信号分析器は,効率を向上させながら通信機器の開発と生産コストを削減するのに役立ちます..

シグナル分析機能は,大きな32GBメモリを使用して最大24秒 (100MHzのスパンで) を記録することができる.デジタル化された信号データは,新しい標準のリリース前に,効率的な研究開発のための一般的EDAツールで次世代標準に分析することができます.さらに,PCIe/ISB3.0のオプションを追加することで,大量のデータを高速に転送することで,データ転送時間を短縮することで,効率的な研究開発が可能になります.

1 GHz 解析帯域幅
1GHzの分析帯域幅は,5Gモバイル衛星や放送衛星などのマイクロ波およびミリ波通信システムでより広い帯域をサポートする.

FFT (ファストフーリエ変換) 解析を用いた信号分析機能は,周波数と相が経過とともに変化するスペクトル表示,スペクトログラム表示,およびアプリケーションをサポートする.さらに5G測定に必要な周波数帯がカバーされ,5G測定ソフトウェアによって多キャリア信号のオールインワン評価がサポートされています.

分析帯域幅:
255 MHz (標準)
510 MHz (オプション) 1 GHz (オプション)

100 MHz帯域幅の 8 つのキャリアのスペクトル 29 GHz 中央周波数

卓越した平坦性性能

振幅と相平面性性能*11 GHz の広い分析帯域幅で,他の信号分析器の帯域幅を上回る*2この性能により,MS2850Aは,5Gモバイルなどのブロードバンド通信システムにおける各キャリアの高精度の振幅と相測定をサポートします.ラジオ通信機器の質向上において重要な役割を果たす.

中心周波数: 28 GHz,中心周波数 ±500 MHz
帯域内の周波数特性: ±1.2 dB (ノム.)
帯域内相線性: 5度 p-p (ノム)

*1: Anritsu 仕様で帯内周波数特性と帯内相線性として規定
*2: 2017年5月のアンリッツー試験

広い動力範囲
高いADC*3切断レベル
DANLと異なる広い測定ダイナミックレンジ*4

MS2850Aは,分析帯域幅1GHzで高いADCクリッピングレベルを有します.この性能を使用して,DANLからより広い差を得ることができます.実際の信号入力レベルを入力すると上昇し,減衰器を使用するとブロードバンド信号を入力すると上昇するこの幅広いダイナミックレンジの性能は,5G信号の測定でより正確なEVM値を得ることを助けます.例えば28GHz帯では,ADC クリッピングレベルと DANL の差で測定されたダイナミック範囲は140 dB (ref) 以上である....

中央周波数: 28 GHz
ADC 切断レベル: 0 dBm*5(CW)
DANL: -142 dBm/Hz*5
ダイナミックレンジ: 142 dB (ref.)

*3: アナログからデジタル変換器
*4:表示された平均騒音レベル
*5: meas. は設計段階で測定された値,保証されていない値です.

高SFDR (偽の自由動力範囲)
-70 dBc 1 GHz 解析帯域幅で

MS2850Aは,1GHz分析帯域幅を超えてADCによる偽生成を抑制し,幅広く信号分析で幅広い測定動的範囲を保証する.

SFDR
800 MHz ≤ 周波数 < 4.2 GHz: -60 dBc (ノム.)
4.2 GHz ≤ 周波数 ≤ 44.5 GHz: -70 dBc (名.)

信号解析器MS2850Aの特徴

次の世代のブロードバンドとマルチキャリア通信システム,例えば5Gモバイルおよび放送衛星

• 5G 測定ソフトウェアは効率的な開発と生産をサポート
  • 5G NR/V5G (サブ-6 GHz/mmWave) の全インワンカバー
  • 大幅なダイナミックレンジ (EVM: <1%) のために高いEVM性能
  • EVMの測定で1ボタンの動的範囲最適化
  • 複数のキャリアのバッチ分析 (一斉分析)
  • 各キャリアの振幅/相/時差の測定
• 最大解析帯域幅:1 GHz
• 優れた振幅と相平面性性能
• 広範囲ダイナミック測定: >140 dB
• 大型メモリを使用した長期記録
• PCIe/USB3.0コネクタを装備した
  • 1000BASE-T より高速で,取得したデータを外部PCに転送する

信号解析器MS2850Aの機能

• 周波数帯:9kHzから32GHz/44.5GHz
• 分析帯域幅: 255 MHz (標準),510 MHz (オプション),1 GHz (オプション)
• 標準インストール機能:スペクトル解析器,信号解析器 (FFT分析機能),マイクロ波予選器バイパス,USB電源センサー接続
• オプション:プレアンプ,低次要調和歪み,ノイズフロア削減 (NFR) 機能,高速データ転送のための外部インターフェース PCIe/USB3.0
• 測定アプリケーション (オプション): 5G FDD/TDD 測定ソフトウェア,LTE-Advanced FDD/TDD 測定ソフトウェア,相騒音測定機能,騒音数字測定機能など.
