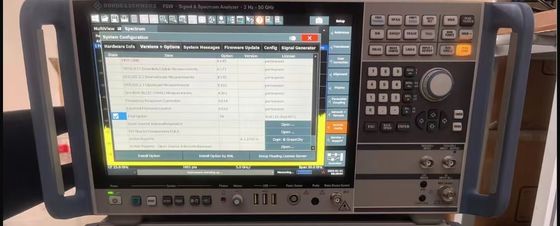

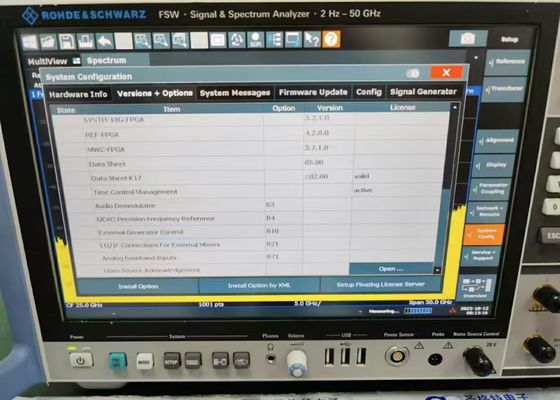

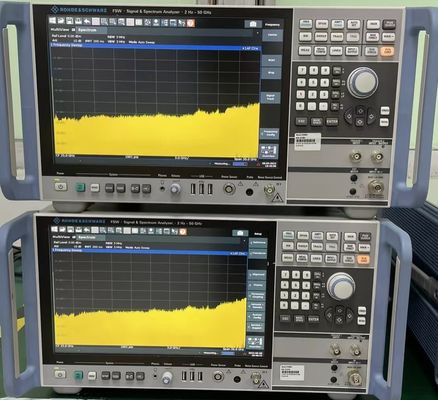

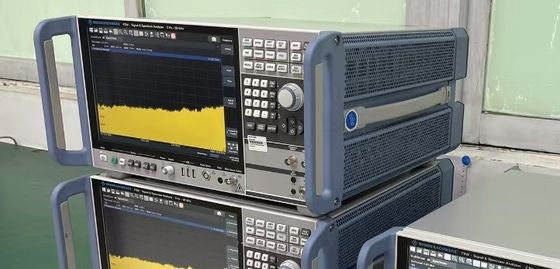

ローデ&シュワルツ FSW50 信号・スペクトル解析器 2 Hz~50 GHz カリブレーション

FSW50相騒音分析機の説明

高性能のR&S®FSW信号およびスペクトル分析機は,要求の高い顧客の要求に応えるために開発されました.低相騒音を提供し,幅広い分析帯域幅とシンプルで直感的な操作分析器は測定を迅速かつ簡単にする.

精度を再定義する 高性能信号とスペクトル分析機である FSWで 日々の卓越性を体験してください Ideal for a variety of applications – from complex communication systems to RF components – this powerful analyzer is your trusted partner for reliable measurements and unparalleled phase noise performance高性能レーダーを開発するか,ブロードバンドのコンポーネントを特徴づけるかは別として,FSWの幅広い内部分析帯域幅と例外的な精度は信号分析基準を設定します.FSWは,最も困難な作業を信頼することができます日々

特徴:

• 2 Hz から 8/13.6/26.5/43.5/50/67 GHz までの周波数帯 (Rohde & Schwarz の外部ハーモニックミキサーで 110 GHz まで)
• 低相騒音 10 kHzオフセット (1 GHzキャリア) で ¥137 dBc (1 Hz)
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE エボリューション/VAMOS
• CDMA2000® 1xEV-DO

使用可能なモデル:

R&S®FSW8 DC 2 Hzから8 GHz AC 10 MHzから8 GHz

R&S®FSW13 DCカップル 2 Hzから13.6 GHz ACカップル 10 MHzから13.6 GHz

R&S®FSW26 DC 2 Hzから26.5 GHz AC 10 MHzから26.5 GHz

R&S®FSW43 DC 2Hzから43.5 GHz AC 10 MHzから43.5 GHz

R&S®FSW50 DC 2Hzから50 GHz AC 10 MHzから50 GHz

R&S®FSW67 DC 2Hzから67 GHz AC 10 MHzから67 GHz

R&S®FSW85 1 RF1入力標準 DC 2 Hz から 85 GHz AC 10 MHz から 85 GHz と結合し,R&S®FSW-B90G オプションYIGプレセレクター =オフ DC カップル 2 Hz から 90 GHz AC カップル 10 MHz から 90 GHz RF2 入力 DC カップル 2 Hz から 67 GHz AC カップル 10 MHz から 67 GHz

R&S FSW50 解析機の特徴:

• 低DANLのため,誤った測定に対して優れた動力範囲
• ハーモニック測定はハイパスフィルターによって簡単で正確になりました
  • 低周波でも高い感度
  • 異なる受信経路を持つ 1 GHz までの無対比のダイナミック範囲
• 500 MHzまで分析帯域幅
• 偽物のない高ダイナミック範囲 > 100 dBc
• 長い信号配列のシームレスな記録のための大きなI/Qメモリ深さ
• 効率的な操作と最適化されたユーザーガイド
• マルチビュー: 一目で複数の結果が表示されます
• レーダーと通信用アプリケーションのための振動器の測定およびレーダーシステムの分析に最適:
  • 偽の排出量を迅速に特定し分析する
  • 鍵のタッチでパルスパラメータを測定する
  • 広範囲にわたる周波数跳躍信号の検出
  • 短時間脈拍の上昇と低下を分析する
• 信号間の相互作用を特定する
  • マルチスタンダード・ラジオアナライザー (MSRA)
  • マルチスタンダードリアルタイム解析器 (MSRT)
• 高速の測定速度と高速なスウィープ時間,スウィープ速度は最大1000スウィープ/s
• 計器のセットアップの間の迅速な切り替え
• 効率的な測定機能は 動作を加速させる
• 研究開発の統合支援®NRP-Zxx パワーセンサー

主要な事実
■低相騒音の比類のない性能と市場で最も優れた感度

■8.3 GHz 内部分析帯域幅

■800 MHz リアルタイム分析帯域幅

■SCPIレコーダーはコード生成を簡素化します

■高ダイナミックレンジにより EVM の優れた性能が実現
