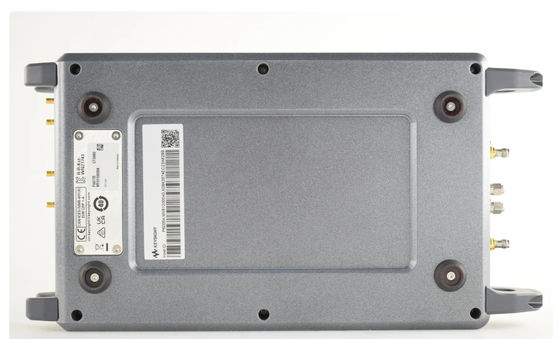

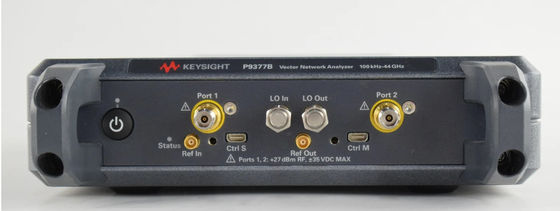

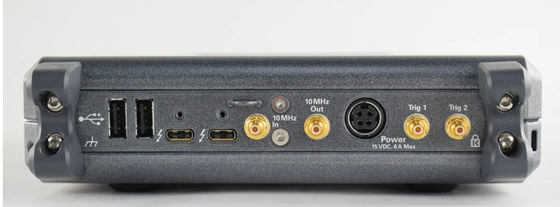

テストされたAgilent Keysight P9377B 精簡ベクトルネットワーク分析器 100kHzから44GHz 2ポート

コンパクトな形 妥協なし

キーシート ストリームライン シリーズ VNA

ポータブルなネットワーク分析の自由は,パフォーマンスの妥協を意味する必要はありません.P93xxBシリーズは,テストのサイズを劇的に減らす手頃な価格のベクトルネットワーク分析機 (VNA) です.VNAはコンパクトなシャーシに包装され,強力なデータ処理能力と機能を持つ外部コンピュータで制御されます. P93xxBは,受動部品のための汎用ネットワーク分析で優れたパフォーマンスを提供しています.TDRと自動装置の除去などのソフトウェアアプリケーション,ベンチトップのセットアップと同じ性能を持つ受動部品を簡単に特徴付けることができます. 2ポート P937xBモデルから44 GHzまでまたは4ポート P938xBモデルから20 GHzまでを選択してください.

ストリームラインシリーズVNAは,PNA,ENAおよびPXIVNAなどの他のキーシートVNAと同じ測定科学を使用しています.共通のソフトウェアプラットフォームにより,予算と測定ニーズに合わせて適切なパフォーマンスレベルを選択することが容易になりますこの共通性は,測定の一貫性,繰り返し性,およびR&Dおよび製造における複数の機器に共通するリモートプログラミングインターフェースを保証します.

なぜP93xxB ストリームラインシリーズ VNAを選んだのか?

• 試験場所間の容易な共有のために最もコンパクトなVNA

• 2kg未満 (2ポートモデル)

• 44 GHz まで の 周波数帯 の 幅広い 選択

• 試験ポートの数を拡張する能力 (最大8ポート)

• 測定,自動コード互換性,校正計量学,直感的なGUIは,信頼できるKeysight VNAと同じです

• 機密環境での測定のためのデータ保存装置がない

• 電子校正 (ECal) モジュールをサポートし,簡単かつ迅速な校正を可能にします

あなたの 必要 に 合っ て いる アプリ ソフトウェア を 選べ

Keysight Streamline Series ベクトルネットワークアナリストのソフトウェアアプリケーションは,さまざまな測定アプリケーションで設計を調査,特徴付け,トラブルシューティングすることができます.機能はフィールドアップグレード可能で,ソフトウェアライセンスのキーを介して追加されます.

固定装置の自動取り除き (S97007B)

現在多くの装置には同軸接続器がないので,同軸環境で測定するために固定装置に設置されています.試験対象装置 (DUT) の良い測定を得るために,固定装置の効果を正確に除去する必要があります.以前は,EMシミュレーションソフトウェアで複雑なモデリングや機内で製造された複数の校正基準が必要でした.

測定から固定装置を削除する最速の方法は,自動固定装置除去 (AFR) です.このアプリケーションは,強力なアプリケーションウィザードを追加して,固定装置の特徴付けと測定から削除を案内します. デバイスは単端または微分型である. ファイルはStreamline Series VNAで後で使用するためにさまざまなフォーマットで保存することができます.

時間領域解析 (S97010B)

このアプリケーションは,分析機を時間や距離で反射と伝送応答を表示することができます. フィルターを調整する時間領域を使用し,固定装置とケーブルの応答をゲートアウトします.トランスミッション・ラインのインペデントを特徴付け.

TDR (S97011B) を用いた時間域解析の強化

このアプリケーションにより,解析機は高速データアプリケーションのための拡張タイムドメイン分析を実行できます.S97010Bのすべての機能が含まれています (TDR/TDTモード).S97011Bにより詳細な測定と評価が可能になります,例えばアイ・ダイアグラム/マスクモードなど.ジッターおよび/または強調/均衡機能は,現実世界の信号と環境のシミュレーションを可能にします.44 GHz P9377Bで使用すると,S97011Bは,最大44GHz帯域幅をカバーし,10GHz帯域幅をカバーする.2 psec上昇時間.完全な校正が可能で,自動デスクは固定装置と探査効果を簡単に取り除くことを保証します.最高の精度を得るために,メカニカル・カリブレーション・キットまたはDCオプションのECal (i)選択 0DC の N443xD または N469xD が推奨されます.
