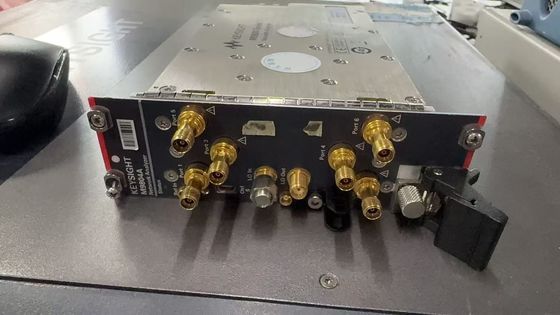

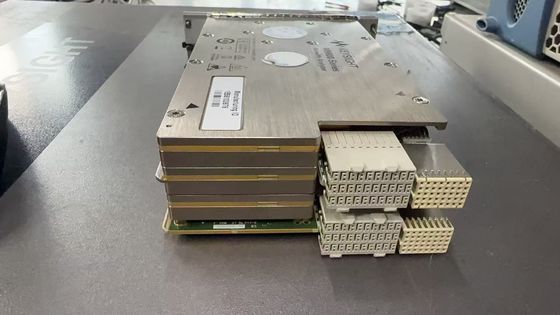

M980xAシリーズ PXIeベクトルネットワーク分析機

9kHzから4.5/6.5/9/14/20 GHz,2/4/6ポート

100kHzから26.5/32/44/53 GHz,2ポート

マルチポートデバイスの限界が狭くなると テスト機器は一歩先を行く必要があります The Keysight M980xA PXIe Vector Network Analyzer (VNA) meets the most demanding multiport challenges with a true multiport architecture that offers exceptional performance no matter how many ports you use周波数分析,パルスRF測定など,PXI VNAの測定アプリケーションの最も幅広いポートフォリオで,デバイスの詳細を把握してください.M980xAシリーズは,受動部品のテストに必要なパフォーマンスを提供します,アンプ,ミキサー,または周波数変換器. ダイナミックレンジ,測定速度,痕跡ノイズ,温度安定性などのクラス最高のキーPXI VNA仕様を提供します.各モジュールは,完全に独立したベクトルネットワーク分析機で,, 4 ポートまたは 6 ポートまで 20 GHz,または 2 ポートまで 53 GHz モジュールは,同じシャシーにインストールされた追加のモジュールを使用して,真のマルチポート VNA として簡単に構成されます.そして,最大50ポートのVNAは,マルチポートアプリケーションのための1つのシャシーに設定できます.すべてのテストポートは完全に同期しているため,複数のポートを同時に測定し,マルチポートエラー訂正が適用されます.

定義 仕様 (スペック) 1

保証された性能 仕様には,予想される統計的性能分布,測定不確実性,環境条件による性能の変化すべての仕様および特性については,25 °C ± 5 °C以上に適用される (別の規定がない限り).

次の条件を満たす必要があります.

• モジュールの温度は37〜50°C (2ポートオプション),40〜53°C (4ポートオプション) と43〜56°C (6ポートオプション) の間です.

• VNA アプリケーションを起動して 60 分間 装置をオンにしました.

• 計器が校正サイクル内にいる.

• 装置はオンにする前に60分間安定した環境温度 (−10°C~55°C) に保たれます.

特徴 (図)

製品が工場を出る前に満たすものと期待される性能パラメータが,現場で検証されていないため,製品保証の対象にはなりません.特性には,仕様と同じ保護帯が含まれます.. 典型 (typ) 平均的な装置の安定した温度25°C ± 5°Cで,オンにする前60分,および動作中に期待される性能.保護帯は含まれない.製品保証には含まれていません.

計器は校正サイクル内にある必要があります.

名目 (ノム.)

一般的な記述用語や設計パラメータ. 試験されていないし,製品保証の対象ではない.追加情報 設計検証中にサンプル対象製品で試験される性能パラメータ. 保護帯を含まないし,製品保証には含まれていない. カリブレーション 器具の体系的な (繰り返される) 誤りを特徴付けるための既知の基準を測定するプロセス.

修正 (残留) 誤り修正 (校正) の後のパフォーマンスを示します.校正基準の品質と,システムの繰り返し性,安定性騒音も

修正されていない (raw) 誤差修正なしの計測器の性能を示します.修正されていない性能は校正の安定性に影響します.
