| ブランド名: | Agilent |
| モデル番号: | N4373C |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 1~3仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

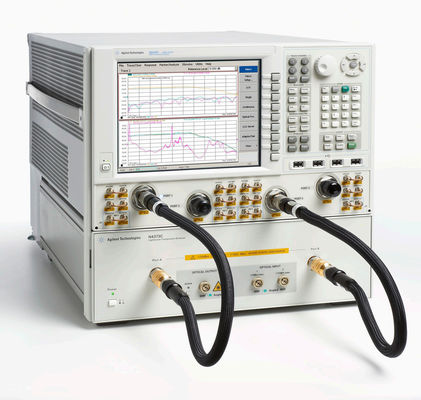

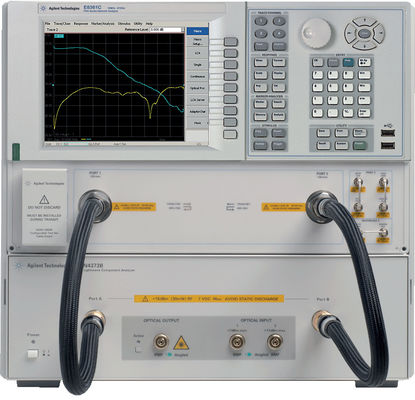

Agilent N4373Cに関する一般情報光波成分分析機
Agilentの N4373C Lightwave Component Analyzer (LCA) は 50/67 GHz のモジュレーション帯域幅を提供し,電気光学部品の開発と特徴付けの理想的な選択となっています.IEEE802 で定義された次の40G/10GbE.3ba
精度
先進的なモジュレーション・スキームを備えたこれらの近代的な光学伝送システムでは,電気光学コンポーネントが振幅と遅延で非常に平らなS21転送機能を持つことが重要です.この性能は,N4373C LCA で提供されている電気光学Sパラメータ試験でのみ達成できます..
さらに,レーザー,モジュレーター,検出器などのこれらの電光部品の迅速で正確な,繰り返し可能な,追跡可能な特徴付けが必要です.モジュレーション帯域幅の性能を保証する緊張 増強 歪み
N4373Cの電気と光学設計を最適化して 低騒音と波紋を最小限に抑えることで 精度は前作と比較して 2倍以上向上しました86030A 50GHz LCAこの高精度により,試験装置の通過に必要な範囲が狭くなることで,N4373Cで実施された試験からの出力が向上します.
この高度な設計と 温度安定した送信機と受信機は 再校する必要なく 何時間も繰り返される測定を保証します
鍵を握るソリューション
完全に統合された"ターンキー"N4373Cは,自作のセットアップの時間のかかる開発と比較して,市場に投入する時間を短縮するのに役立ちます.簡単に移動し,信頼性の高い試験機器保証された仕様で Agilentは, ターンキーソリューションでのみ達成できる正確な追跡可能なテスト結果を提供する責任を負っています.
高生産性
N4373Cには E8361/63C パフォーマンスネットワークアナライザーが搭載され,高速測定が可能.ユニークな新しい校正コンセプトにより,セットアップ時間が数分まで大幅に短縮されます.選択された測定パラメータに応じてこれは,研究開発や製造業における生産性の向上につながります.
ネットワーク分析機の高度な測定能力を利用して,応答性や3dB切断周波数などの試験装置のSパラメータに関連するすべての特性,新しいN4373Cライトウェーブコンポーネント分析器で10MHzから40/50/67GHzまで合格できる.
ネットワーク分析機
N4373C LCAは,新しいE8361/63Cまたは最新のN5245Aネットワーク分析機をベースに,すべてのAgilentネットワーク分析機で同一でよく知られたユーザーインターフェースを使用しています.
最大67GHzのモジュレーション周波数範囲と優れた精度で,N4373Cは,IEEE 802.3ba通信システムのための電光部品のSパラメータテストをサポートします.また,60 GHz周波数帯のラジオ・オーバー・ファイバー (RoF) および航空宇宙・防衛 (A&D) アプリケーション.
N4373Cで電気光学Sパラメータをテストすることで 最短の市場投入が達成され 高性能部品の開発に集中できます
迅速で簡単な測定設定は,時間がかかる電気校正手順が自動化され,操作者が光学校正を行う必要がなくなったため,生産性が向上します.
追加 の 益:
わかった送信機と受信機の仕様Agilent N4373C 光波成分分析器
| 光学試験セット | オプション -302, -303, -314, -392, -393, -394, EXX オプション 典型的な | |
| 動作周波数範囲 | オプション -302/ -392/-E92 | 10 MHz から 67 GHz |
| オプション -303/ -393/-E93 | 10 MHzから40 GHz | |
| オプション-314/-394/-E94 | 10 MHzから50 GHz | |
| コネクタタイプ | コネクタタイプ | Agilentの汎用コネクタインターフェイスで SMFを角度付け |
| オプティカル出力 | ||
| オプティカルソース入力 (後ろ) | PMFの角度,アジレントの汎用的なコネクタインターフェイス,コネクタキーに並べた偏振方向 | |
| RF | 1.85mm 男性 (-302,-392) | |
| 2.4mm 男性 (-303, -314, -393, -394) | ||
| LCA オプティカル入力 | ||
| 稼働入力波長範囲 | 1290 nm から 1610 nm4 | |
| 最大線形平均入力電源1 | オプティカル入力1 | +4 dBm @ 1310 nm |
| +5 dBm @ 1550 nm | ||
| オプティカル入力 2 | +14 dBm @ 1310 nm | |
| +15 dBm @ 1550 nm | ||
| 最大安全平均入力電源 | オプティカル入力1 | +7 dBm |
| オプティカル入力 2 | +17 dBm | |
| 光回帰損失 (典型)1 | > 25dBo | |
| 平均電力の測定範囲1 | オプティカル入力1 | -25 dBmから+5 dBmまでの光学入力1 |
| オプティカル入力 2 | オプティカル入力では15 dBmから+15 dBm2 | |
| 最大安全平均入力電源 | オプティカル入力1 | +7 dBm |
| オプティカル入力 2 | +17 dBm | |
| 光回帰損失 (典型)1 | > 25dBo | |
| 平均電力の測定範囲1 | オプティカル入力1 | -25dBmから+5dBm オプティカル入力1 |
| オプティカル入力 2 | -15 dBmから+15 dBm オプティカル入力2 | |
| 平均電源測定不確実性 (典型)1 | ±0.5dBo | |
| LCA オプティカル出力 (内部源) | ||
|
オプティカル・モジュレーション・インデックス (OMI) (典型的な) |
> 5% @ -8 dBm RF パワー @ 1 GHz モジュレーション周波数 | |
| 出力波長 | オプション -100, -102 | (1310 ± 20) nm |
| オプション -101, -102 | (1550 ± 20) nm | |
| 平均出力範囲 | -1 dBm から +5 dBm @ 1550 nm | |
| -2 dBmから+4 dBm @ 1310 nm | ||
| 平均出力不確実性 (典型)2 | ±0.5dBo | |
| 平均出力電源安定性,15分 (典型) | ±0.5dBo | |
| 外部光源入力 (-050) | ||
| 推奨される光学入力電源3 | +8から+15 dBm | |
| オプティカル入力電力の損傷レベル | +20 dBm | |
| 平方偏差点における典型的な損失 | 9 dB | |
| 稼働入力波長範囲 | 1290 nm から 1610 nm4 | |
| LCA RF 試験ポート入力 | ||
| ポートAまたはポートBの最大安全入力レベル | +15 dBm RF 7V DC | |
注文情報f Agilent N4373C 光波成分分析器
N4373Cは 機械的に接続された 光学テストセットと電気ネットワーク分析装置で構成されていますAgilent は,既に所有している PNA を,以下のように光学テストセットと統合することを提供しています..
| N4373C LCAオーダーオプション | |
| ネットワーク解析器のオプション | |
| N4373C-302 | 67GHz,2ポートのPNA (E8361C-014) |
| N4373C-303 | 40GHz,ポート2PNA (E8363C-014) |
| N4373C-314 | 50 GHz 4ポート PNA-X (N5245A-400) |
| ネットワーク解析器の統合オプション | |
| N4373C-392 |
|
| N4373C-393 |
|
| N4373C-394 |
|
| N4373C-E92 | E8361A/Cを上記以外のオプションと統合する.1(すべての仕様は典型的) |
| N4373C-E93 | E8363A/CまたはE8364A/Cを上記以外のオプションと統合する.1(すべての仕様は典型的) |
| N4373C-E94 | N5244AまたはN5245Aを上記のオプション以外の4つのポートと統合する.1(すべての仕様は典型的) |
| オプティカル波長オプション | |
| N4373C-100 | 1310 nm ソース オプティカル 試験 セット |
| N4373C-101 | 1550nm ソース オプティカル 試験 セット |
| N4373C-102 | 1310 nm と 1550 nm ソース オプティカル 試験 セット |
| 設定独立オプション | |
| N4373C-010 | ネットワーク分析機の時間領域操作 |
| N4373C-050 | 外部光源入力のテストセット |
| N4373C-021 | 直線ファイバーインターフェイス 単調モード |
| N4373C-022 | 角ファイバーインターフェイス 単調モード |
| 保証オプション | |
| R-51B-001-3C | 1年間のAgilentリターン保証が 3年延長 |
| R-51B-001-5C | 1年間のAgilentリターン保証が5年延長 |
| カリブレーションオプション | |
| R-50C-011-3 | Agilentの校正計画,3年間のカバー |
| R-50C-011-5 | Agilentの校正計画,5年間のカバー |
FAQ:
1注文をカナダかオーストラリアに送れるか?
オーダーは世界中に送ります
2配達方法と配達時間は?
EMS,DHL,FedEx,UPS,およびTNTで追跡番号で出荷することができます.通常配送時間は4-7営業日です.
3支払期間は何ですか?
送料前に100%T/T支払い
4どうしたら質問できる?
オンラインで連絡したり,下記でメッセージを残したりできます.
|
|
