• 状態速度モードのオプションは最大4Gb/s
• クアッドサンプル状態モードは,単一の探査点から2つの異なる限界値で4つのサンプルを提供します.
• 状態モードのクロックヒステレシス設定
• フルメモリー深度タイミングモード 10 GHz まで
• 最大 400 Mb メモリ深さのオプション (400 Mb フルチャネルタイム,800 Mb 1⁄2 チャネルタイム,1.6 Gb 1⁄4 チャネルタイム)
• 定時モードのデスクイブインターフェース
• 5ps×5mVまでのスキャンインクリメントを持つ眼鏡スキャニング技術
• 12.5GHz,256K ディープタイムズーム

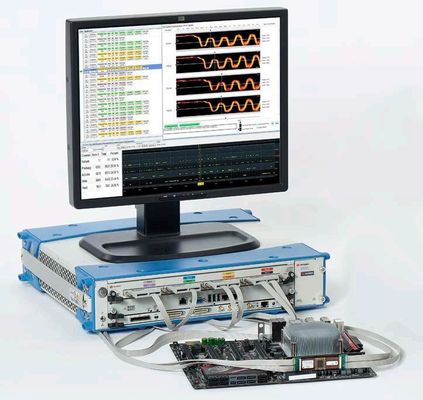

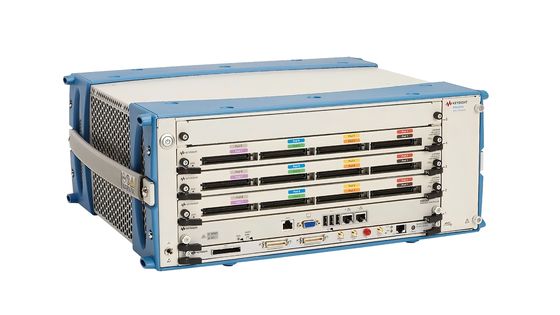

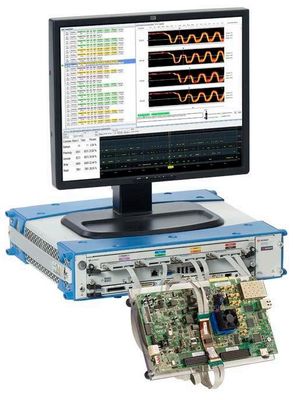

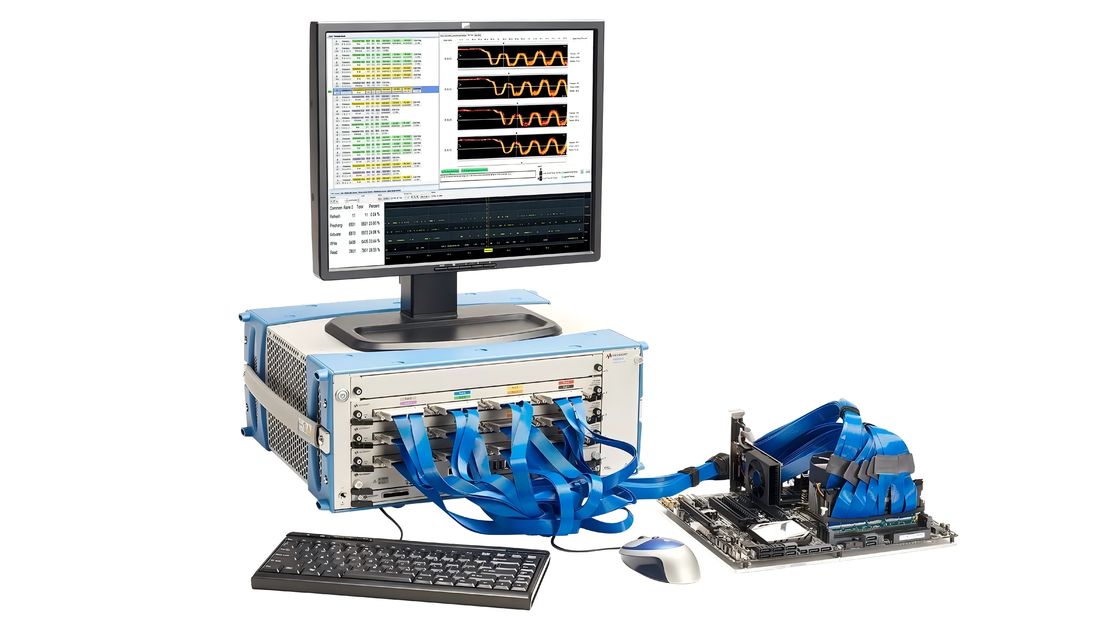

キーシート U4164A 論理解析機 モジュール

4 Gb/s までの状態モードと 10 GHz タイムモードのオプション

製品説明

キーシート・テクノロジーズ U4164A logic analyzer system combines reliable data capture with powerful analysis and validation tools to enable you to quickly and confidently validate and debug high-speed digital designs operating at speeds up to 4 Gb/s. U4164A論理分析機モジュールは,次のユニークな機能を提供し,測定を行い,他の論理分析機で利用できない洞察のレベルを達成することができます:

◎四つのサンプル状態モードでは,試験1の高速データ信号へのシングルタッチ接続から2つの異なるスリージル設定の4つのサンプルが提供されます.

双面サンプル,双面しきい値モード

クロックヒステレシスは,使用者がクロックスロージックについてヒステレシス範囲を定義することができます

〜10GHz1/4チャネル 常規と移行式タイムモード2

歪みを調整するソフトウェアツール

400 Mb (サンプル) のメモリ深さのオプション

状態クロックレート,データレート,タイムモードサンプルレートに対応する4つの速度オプション

申請

記憶システムおよび他の高速デジタルシステムの機能検証 4Gb/sまで

4 Gb/s まで動作する高速デジタルシステムにおけるハードウェアとソフトウェアのデバッグ

眼スキャンまたはDDR眼スキャンを使用して,バスレベル信号完全性の質的な洞察

特徴

◎68チャンネルで最大4Gb/s,モジュール1つの136チャンネルで2.5Gb/sのステートキャプチャ

信頼性の高いデータ収集 100PS×100mVの小眼孔

256Kのサンプルメモリで12.5 GHzのタイムズーム

記憶深さ最大400Mサンプル

BGA,インターポーザー,ミッドバス,フライング・リードを含む幅広い探査ソリューション

マルチフレームを使用するシステムで最大10,880チャンネル

ユーザー値

信号眼の開口が100ps×100mVの小さい状態の測定に対する信頼性

設計されたすべてのバスで,さまざまな運用条件下で,数分で信号完全性情報を迅速に見ることができます.

複雑なDDRとLPDDR測定を迅速かつ簡単に設定する

350 MHz,700 MHz,1.4 GHz,および2.5 GHz状態速度オプション:現在必要な状態速度キャプチャ能力のレベルを購入し,状態速度需要が増加するにつれてアップグレードします.5GHz状態速度オプションは,最高速度 (4Gb/sまで) を DDR/LPDDRメモリシステムで記録することができます.

2つのサンプル状態モード: 1つの探査点から2500 Mb/s未満のデータ速度でDDR/LPDDR読み/書き取りの別々のサンプル位置と限界値を設定する

√四つのサンプル状態モード: 1つの探査点から2500 Mb/s以上のデータ速度で,DDR/LPDDRの読み書きと上昇/下降のエッジキャプチャのための別々のサンプル位置と限界値を設定する

時計ヒステレシス:差分時計が切れる時,騒音のある時計入力に誤ったサンプリングを避ける

◎10GHzのチャートチャネル従来のおよび移行式タイミングモード: 高いサンプルの解像度を持つ深層トラスのタイミング問題を特定する

400 Mb (サンプル) メモリ深さのオプション: 症状と根本原因が時間的に大きく分離しているときに複雑な問題をデバッグできるように,より多くのシステム活動をキャプチャします

4つのサンプル状態モード

四つのサンプル状態モードでは,テスト中の高速データ信号へのシングルタッチ接続から2つの異なるスリージル設定の4つのサンプルが可能です.この結果,単一の2つの限界値で4つの単一のサンプル位置が得られる.. 単一タッチ接続は,探査機のルーティングスペースを保ち,高速デジタルシステムでの探査機の負荷を最小限に抑える. DDR4とLPDDR4は,データ速度は2.0を超えている.5 Gb/s are examples of where single-touch probing enables high-speed trace capture using quad-sample mode to capture read and write DQ (data) at different thresholds with rising and falling edge samples for both read and write data to sampleDDR4とLPDDR4を4Gb/sまでのデータ速度で起動し表示する.

すべてのポッドで4つのサンプル状態モードで動作すると,チャネル数は1つのU4164Aに34チャネル,2つのU4164Aに68チャネル,または3つのU4164Aモジュールに102チャネルとなります.クアッドサンプルの状態モードはU4164A オプション-02Gでのみ利用できます. クアッドサンプルの状態モードは,ポッドペアごとに選択できます. したがって,クアッドサンプルのモードを必要とする信号のサブセットしか持っていない場合,チャンネル数は高くなります.

時計ヒステレシス

U4164Aモジュールは,ユーザがクロックスロージックについて範囲を定義できるようにするユニークなクロックヒステレシス機能を備えています. Using clock hysteresis enables the U4164A clock input in state mode to avoid false sampling on noisy clock inputs that may float to zero volts at the differential clock input to the U4164A when the clock is turned off時計ヒステレシスは,差分時計入力がオフになり,ゼロボルトに浮いているシステムからの状態モードのキャプチャを向上させます.

クロックヒステレシス制御は,クロックのスローズルダイアログの中にあります. チェックボックス[x]はオン/オフ制御です.0から1ボルトの境界の周りにミリボルトで設定されたヒステレシスの量のための入力もあります.

論理 的 な 分析 器 と 強力 な 洞察 を 得る 余地 を 利用 し て ください

論理分析機の強力なトリガーとプロトコル解析を 難解な設計問題を解決するための 範囲の信号整合性洞察と組み合わせますKeysight View Scope は,Keysight ロジック アナライザーとオシロスコープの間の時間関連測定を簡単にできます.時間関連論理分析器とオシロスコップの波形は,簡単な表示と分析のために,単一の論理分析器の波形ディスプレイに統合されています.論理分析器から (またはその逆) オシロスコップを起動することもできますView Scope は,以下のようなタスクをより簡単,迅速,効果的に実行できます.

信号の整合性を検証する

信号完全性による問題を追跡する

A/DとD/A変換機の正常に動作するかを検証する

デザインのアナログとデジタル部分の間の正しい論理的およびタイミング関係を確認する

選択肢についてキーシート U4164A 論理解析機 モジュール
