| ブランド名: | Rohde & Schwarz |
| モデル番号: | ZVH |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 配達時間: | 1~3仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
アンテナシステムのメンテナンス
簡単操作
ドキュメントとリモートコントロール

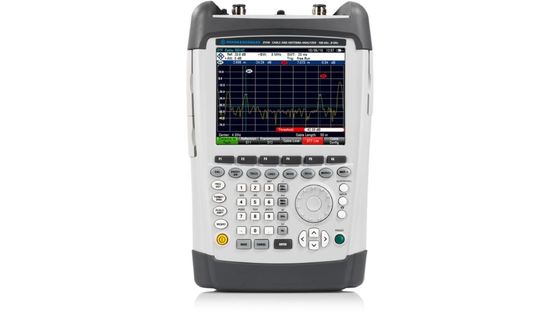

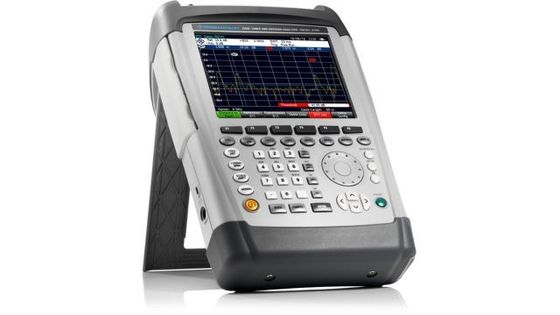

ローデ・シュワルツ ZVH4 ポータブル ケーブル アナライザの仕様
頻度
| 周波数範囲 | R&S®ZVH4 | 100kHz～3.6GHz |
| R&S®ZVH8 | 100kHz～8GHz | |
| 周波数分解能 | 1Hz | |
| 基準周波数、内部 | ||
| 総合基準精度 | ± (最後の調整からの時間 × 経年変化率) | |
| + 温度ドリフト + 校正精度 | ||
| 1年あたりの老化 | ±1×10-6 | |
| 温度ドリフト | 0℃～+50℃¹ | ±1×10-6 |
| 達成可能な初期校正精度 | ±5×10-7 | |
| 基準周波数、R&S®HA-Z240 GPS 受信機オプションあり | ||
| 周波数精度 | GPS オン、衛星ロック後 1 分以上 | ±2.5×10−8 |
| 衛星ロックを失ってから最大 30 分 | ±5×10−8 | |
| 基準周波数、R&S®FSH-Z114 高精度周波数基準オプション付き | ||
| 1年あたりの老化 | 3.6×10–9 | |
| 温度ドリフト | 0℃～+50℃ | 4×10-10 |
| 達成可能な初期校正精度 | 1×10–9 | |
| 総合基準不確かさ | R&S®FSH-Z114を接続しました | |
| オシレーターロック後 ≥ 30 秒 | (最後の調整からの時間 × 経年変化率) + 温度ドリフト + 3 × 校正精度 (公称) | |
| オシレーターロック後 ≥ 2 分 | (最後の調整からの時間 × 経時変化率) + 温度ドリフト + 校正精度 | |
| 周波数の読み出し | ||
| マーカーの解像度 | 0.1Hz | |
| 正確さ | ± (マーカ周波数 × 基準精度) + 10% × 測定帯域幅 + 1/2((fstop – fstart) / (データポイント – 1) + 1 Hz) | |
測定
| 個別の測定 | 反射（S11、S22） | |
| R&S®ZVH-K39 オプションあり | 送信(S21、S12) | |
| 1 ポートのケーブル損失 | ||
| 障害までの距離 | ||
| 測定ウィザード | ||

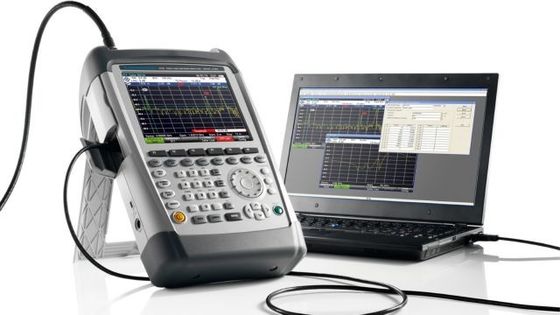

| 一連の個々の測定を通じてユーザーをガイドし、R&S®InstrumentView PC ソフトウェアを使用して、画面に表示されるヒントを含む測定シーケンスを設定します。 R&S®InstrumentView は、測定結果をユーザー設定可能なレポートに結合するためにも使用されます。 |
||
| 測定のセットアップ | ||
| ポート出力電力 | トラッキングジェネレーターの減衰によって制御 | 0 dBm ～ – 40 dBm (公称)、1 dB ステップ |
| 受信パスのRF減衰 | 0 dB ～ 30 dB (5 dB ステップ) | |
| データポイント | 選択可能 | 101、201、401、601、631、801、1001、1201 |
| 測定帯域幅 | 範囲 | 100 Hz ～ 100 kHz (1/3 シーケンス) |
| トレースモード | クリア/ライト平均、干渉 | |
| 抑制 | ||
| DCバイアス | ||
| 直流電源 | 選択可能 | 内部または外部 |
| 出力ポート | 選択可能 | ポート1または2 |
| 出力電圧 | モード: 内部 | +12 V ～ +32 V (1 V ステップ) |
| 最大出力電力 | モード: 内部 | |
| 電池式 | 4W | |
| AC電源で動作 | 10W | |
| 最大連続出力電流 | モード: 内部 | 500mA |
| トリガー | ||
| トリガーソース | フリーラン、外部上昇、外部下降 | |
| 外部トリガレベル | TTLレベル | |
| 反射測定 S11、S22 | ||
| 結果の形式 | 振幅、VSWR | |
| マグニチュード | ||
| 範囲 | 1/2/5/10/20/50/100/120/150dB、リニア100% | |
| 解決 | 0.01dB | |
| VSWR | ||
| 範囲 | 選択可能 | 1 ～ 1.5、2、6、11、21、または 71 |
| 指向性を修正 | 100kHz≦f≦3GHz | > 43dB (公称) |
| 3 GHz < f ≤ 6 GHz | > 37dB (公称) | |
| 6 GHz < f ≤ 8 GHz | > 31dB (公称) | |
| テストポートの一致を修正 | 100kHz≦f≦3GHz | > 40dB (公称) |
| 3 GHz < f ≤ 6 GHz | > 37dB (公称) | |
| 6 GHz < f ≤ 8 GHz | > 30dB (公称) | |
| 測定の不確かさ | 7 ページの図「反射測定の不確かさ」を参照してください。 | |
| 透過率測定 S21、S12（R&S®ZVH-K39 オプションあり） | ||
| 結果の形式 | 大きさ | |
| 測定範囲 | –120dB～+80dB | |
| 表示範囲 | 選択可能 | 1/2/5/10/20/50/100/120/150dB、 |
| リニア100% | ||
| 解決 | 0.01dB | |
| ダイナミックレンジ | RF減衰 = 5dB、トラッキングジェネレーターレベル = –10 dBm、RBW = 1 kHz | |
| 100kHz≦f＜300kHz | > 50 dB (公称) | |
| 300kHz≦f＜2.5GHz | > 80 dB、100 dB (代表値) | |
| 2.5GHz ≤ f < 6GHz | > 70 dB、90 dB (代表値) | |
| 6 GHz ≤ f < 8 GHz | > 50 dB (公称) | |
| テストポートの一致 | テストポート入出力の指定どおり | |
| 測定の不確かさ | 校正方法 = フル 2 ポート高精度 | 7 ページの「送信振幅の不確かさ」の図を参照してください。 |
| 1ポートケーブル損失測定 | ||
| 結果の形式 | 大きさ | |
| 範囲 | 選択可能 | 1/2/5/10/20/50/100/120/150dB |
| 解決 | 0.01dB | |
| 故障までの距離の解析 | ||
| 結果の形式 | リターンロス、VSWR（平均値および最大値の表示） | |
| リターンロス | ||
| 範囲 | 1/2/5/10/20/50/100/120/150dB、リニア100% | |
| 解決 | 0.01dB | |
| VSWR | ||
| 範囲 | 選択可能 | 1から1.5、2、6、11、21または71 |
| メートル単位の障害分解能 | (1.5 × 108 × 速度係数/スパン) | |
| 最大ケーブル長 | ケーブル損失に応じて | 1500m（公称） |
| 干渉に対する耐性 | ||
| 最大許容スプリアス信号 | 測定 = 反射 (S11)/1 ポートのケーブル損失/障害までの距離の解析 | |
| RF減衰 = 5dB | +10dBm (公称値) | |
| RF減衰 = 30dB | +17dBm (公称値) | |
よくある質問：
1. 注文した商品をカナダまたはオーストラリアに発送できますか?
はい、できます。注文は世界中に発送されます。
2. どのような配送方法と納期を使用しますか?
追跡番号付きのEMS、DHL、FedEx、UPS、TNTで発送できます。通常納期は4～7営業日です。
3. 支払い期限は何ですか?
出荷前に100% T/T支払い。
4. 他に質問するにはどうすればよいですか?
オンラインでお問い合わせいただくか、以下にメッセージを残してください。
|
|
