テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器

Name: テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: RSA306B
Availability: InStock

ブランド名:	Tektronix
モデル番号:	RSA306B
MOQ:	1セット
価格:	交渉可能
配達時間:	1~3仕事日
支払条件:	T/T、ウェスタン・ユニオン

詳細情報

製品説明

詳細情報

起源の場所:

アメリカ合衆国

証明:

ISO17025

パッケージの詳細:

カートン

供給の能力:

ストック

ハイライト:

6.2 GHz リアルタイムスペクトル解析器

USB リアルタイムスペクトル分析器

9kHz リアルタイムスペクトル解析器

製品説明

テクトロニックス RSA306B リアルタイムスペクトル分析機

RSA306Bは,あなたのPCと Tektronix SignalVu-PCTM RF信号分析ソフトウェアを使用して, リアルタイムスペクトル分析を提供します.9kHzから6kHzまでの信号のストリーミングキャプチャと深層信号分析機能.2GHzで低コストで携帯性のあるパッケージでフィールドや工場や学術用に使える

テクトロニックス RSA306B リアルタイムスペクトル分析機の主要性能仕様

9 kHz から 6.2 GHz の周波数帯は,幅広い分析ニーズをカバーします.
+20 dBm から -160 dBm の測定範囲
Mil-Std 28800 厳しい環境での使用のための環境,衝撃および振動の仕様 2級
未知の信号を素早く検出するために,6.2GHzの全範囲で高速にスワイプする (秒あたり2回)
40 MHz の取得帯域幅は,現代標準のブロードバンドベクトル分析を可能にします
信号の最小持続時間は15 μsecで,傍受の確率が100%で捕らえられる.

テクトロニックス RSA306B リアルタイムスペクトル分析機の主要機能

全機能スペクトル分析機能,付属するTektronix SignalVu-PCTMソフトウェア
USB RSA306Bをより強力なホストコンピュータとペアリングすることで信号分析性能が向上する
17スペクトルと信号分析測定ディスプレイは,数十種類の測定を可能にします.
時間限定トリガーは,ダイナミックなテスト環境をキャプチャするのに理想的な,望ましいパルス幅でイベントのキャプチャを可能にします
周波数マスクトリガーは,周波数と振幅に基づいてイベントや信号異常を捕捉するためのスペクトルマスクの定義を容易にする
DPX密度のトリガーでは,このボックス内のRF電源を何度検出するかに基づいて,スペクトル測定ボックスを定義して,信号をキャプチャするためにトリガーすることができます
マッピング,モジュレーション分析,WLAN,LTE,Bluetooth標準のサポート,パルス測定,録音されたファイルの再生,信号調査,周波数/相定位のオプション
EMC/EMI事前適合と故障解決 - CISPR検出器,事前に定義された標準,限界線,アクセサリーの設定が簡単,環境のキャプチャ,障害分析,報告生成
DataVu-PC ソフトウェアは,多ユニット記録を可変帯域幅で可能にします
リアルタイムのスペクトル/スペクトラム表示は,一時的および干渉狩猟に費やされた時間を最小限に抑える
Microsoft Windows および Linux 環境に搭載されているアプリケーションプログラミングインターフェース (API)
MATLAB インストゥルメントドライバインストゥルメント制御ツールボックス
ストリーミングで記録する長期イベント
3年間の保証

テクトロニックス RSA306B リアルタイムスペクトル分析機の応用

学術/教育
工場またはフィールドでの保守,設置,修理
価値意識のデザインと製造
干渉狩猟

RSA306B: 新しい楽器クラス

RSA306Bは,非常に魅力的な価格で,スペクトル分析と深層信号分析を提供しています.RSA306Bは信号取得と測定を分離するデータ分析,保存,再生は,個人コンピュータ,タブレット,ラップトップで実行されます.コンピューターのアップグレードを簡単にするIT管理の問題を最小限に抑える.

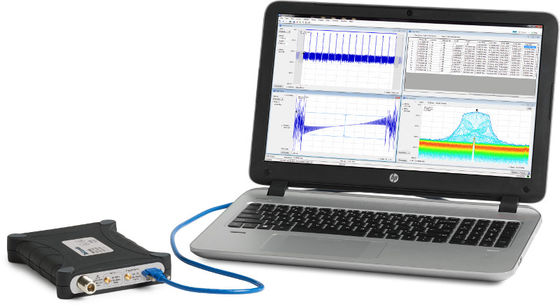

RSA306BとSignalVu-PCは,基本とフィールドとラボのための高度測定

40MHzのリアルタイム帯域幅ですRSA306BとSignalVu-PCの処理能力を組み合わせた15μs までの長さまでこの画像はWLANを表示しています(緑とオレンジ) と,繰り返す狭い信号スクリーン上に Bluetooth アクセス探査機があります(画面上の部分) は,これらの信号を明確に分離し,信号が衝突した場合は

テクトロニックス RSA306B リアルタイムスペクトル分析機の仕様

すべての仕様が保証されています.

頻度テクトロニックス RSA306B リアルタイムスペクトル解析器

RF入力周波数範囲9kHzから6.2GHz

周波数参照精度

カリブレーション時の初期精度 ±3ppm + 老化 (20分間の温め後,環境温度は18°C~28°C)

精度,典型的には ±20 ppm + 老化 (環境温度は -10 °C~55 °Cで20分後)

典型的な老化 ± 3 x 10-6 (1年目),その後は ± 1 x 10-6/年

外部周波数参照入力

入力周波数範囲 10 MHz ± 10 Hz

入力レベル範囲 -10 dBm から +10 dBm シヌソイド

阻力 50 Ω

中央周波数解像度

ブロック IQ サンプル 1 Hz

ストリーミングされたADCサンプル 500kHz

幅

RF入力インペダント 50 Ω

RF入力 VSWR (典型) ≤ 18:1 (10 MHzから6200 MHz,基準レベル ≥+10 dBm)

(相当回帰損失: ≥11 dB)

損傷なしの最大RF入力レベル

DC電圧 ±40 VDC

基準レベル ≥ ¥10 dBm +23 dBm (連続またはピーク)

基準レベル < ¥10 dBm + 15 dBm (連続またはピーク)

最大RF入力動作レベル

測定基準を満たすRF入力における最大レベル.

中央周波数 < 22 MHz

(低周波経路) +15 dBm

中央周波数 ≥22 MHz

(RF経路) +20 dBm

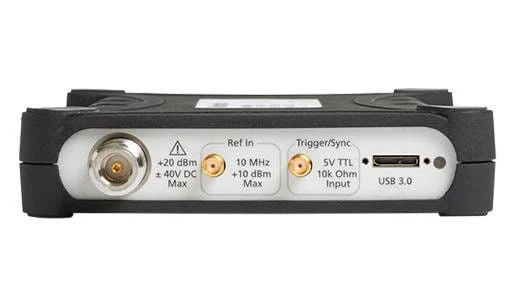

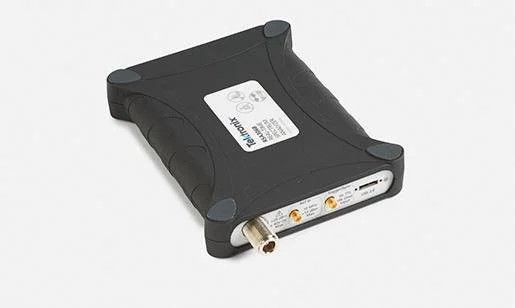

テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器 1

テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器 2

テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器 3

テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器 4

テクトロニックス RSA306B USBリアルタイムスペクトル解析器 9kHzから6.2 GHz RSA306B USBポータブルリアルタイムスペクトル解析器 5
