R&S®ZNAベクトルネットワーク分析機は,R&S VNAポートフォリオのハイエンドシリーズです.優れたRF性能は,幅広いソフトウェア機能とユニークなハードウェアコンセプトと組み合わせられています.DUTを中心としたアプローチと共に,R&S®ZNAは強力な動性装置と動性装置の両方を特徴付けるための普遍的でコンパクトな測定システムです.

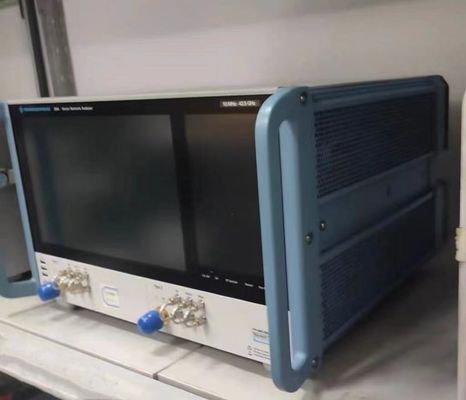

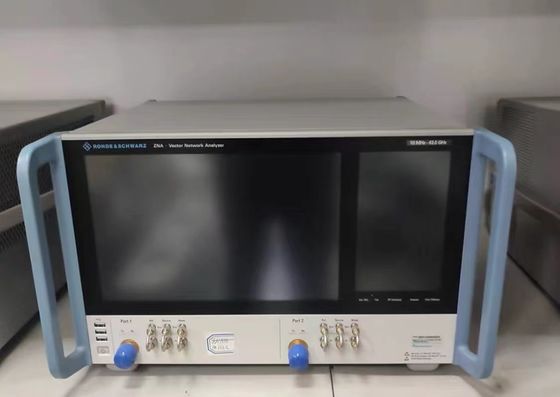

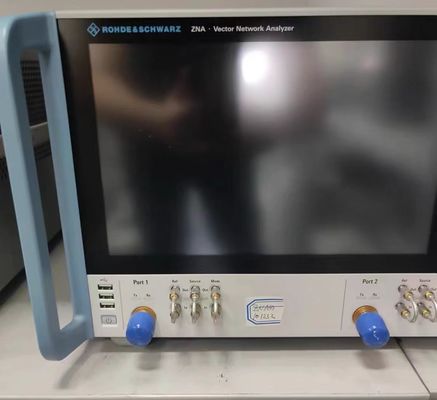

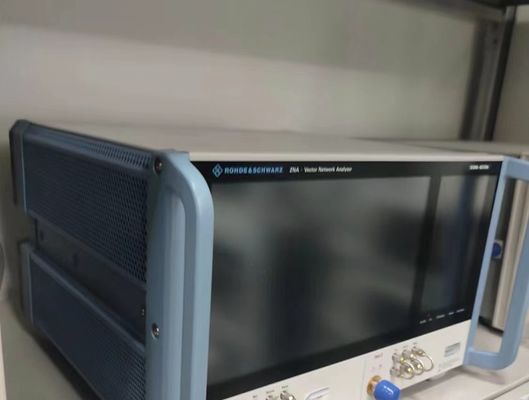

ローデ&シュワルツ ZNA43 VNA ベクターネットワーク解析器 10 MHz から 43.5GHz 4ポート

主要 な 事実:

10 MHzから26.5/43.5/50/67 GHz (R&S®ZNA26/43/50/67)

2つまたは4つのポートモデルが利用可能

優れたRF性能

最大4つの統合ソース

独特で直感的なタッチのみ操作

R&S®ZNAは例外的な安定性,低音量,優れた原始データにより,高度な精度を必要とする開発および生産アプリケーションに最適です.A&Dおよび衛星アプリケーションのためのコンポーネントとモジュールの開発と製造R&S®ZNAは,各ポートで信号の周波数を独立して制御し,ミキサーでの相測定を可能にする4つの内部的な相一致源を提供しています.2つの内部ローカルオシレーター (LO) ソースを提供します.真の多チャンネル受信機構造,パルス発電機とモジュレーター,内部コンビナー,選択可能な参照

シグナル アクセス ポイント,前増幅器,包括的なトリガーと同期機能.これらのハードウェア機能により,R&S®ZNAは活性装置と受動装置の特徴付けのためのコンパクトテストシステムミキサーや受信機でのインターモジュレーション測定でさえ,外部信号源なしで実行することができ,テスト時間を最小限に抑え,テスト構成を簡素化します.デジタルソースと受信機の相連性により混合器の相測定には基準ミキサーが不要で,周波数変換しないSパラメータ測定と同様に簡単にテストセットアップが設定されます.

周波数分析オプション

DUTをスペクトル分析器に再接続せずにDUTの特徴化と偽の検索

信頼性があり,シンプルな衛星受信機測定 高ダイナミックレンジ

ダイナミックレンジは 147 dB (典型) と 170 dB (通常,オプション) まで

高排放フィルターの特徴

短時間試験と低トラスノイズ 優れた受信機感度

低騒音レベル < 120 dBm (スペック) 1)

騒音レベルは157dBmまで (通常,オプション付き)

¥50 dBmから0 dBmの範囲で0.03 dBの受信機線性

精度の高い増幅器のテストも,非常に高いおよび低い電源レベルでも

◎ パワースイープ範囲は100 dB (典型)

汎用的な圧縮測定 低音量

追跡ノイズ < 0.001 dB (1 kHz IF 帯域幅で)

精確で再現可能な測定 DUTを中心とした操作概念

簡単に起動,短い設定時間 コンパクトな楽器,静かな操作

音響騒音は 42 dB (A) まで

低騒音汚染

R&S®ZNAは2つの独立したタッチスクリーンで操作できます. ▶ 機械鍵ではなく右側の革新的な制御パネルが使用されています."タッチディスプレイ左側で測定を設定し表示する 双画面操作コンセプトは,測定を設定する上で最大限の柔軟性を提供します. タッチジェスチャーはズーム,トレードを移動しマーカーを追加するために使用されます.トレード,チャネル,図は,任意の組み合わせにそれらを配置するためにドラッグとドロップすることができます.右側のコントロールパネルは,,マクロ,リモコン コマンド,補助ツールを表示するために使用されます.標準的なアプローチ 一般的な構成と基本測定量についてSパラメータ,電源,比率など,ユーザーは,R&S®ZNAで測定を設定するために従来のアプローチをとることができます.ポイント数測定の種類と量

4つの内部源を持つ4ポートモデル R&S®ZNAは最大4つの内部源 (R&S®ZNAxx-B31オプション,4ポートモデルでは3番目のおよび4番目の内部源) で利用できます.ユーザーには,強力な2つの変換段階を持つミキサーと受信機でインターモジュレーション測定を行うことができる.相連性および相重複源は,外部参照ミキサーなしでミキサーとコンバーターで相測定を可能にします..

ハードウェアのオプション

記述 応用と利点 ハードウェアオプション

1) 直接ソースと受信者へのアクセス

開始周波数が100kHzまで (2)

逆のコップラー設定をサポート

広範囲の周波数範囲で高出力測定のための外部テスト設定を容易にする

逆のコップラー構成によりダイナミック範囲が増加し,システム騒音が減少します R&S®ZNAxx-B16 R&S®ZNA 4ポートモデル最大4つの内部源

フレキシブルな構成と短い測定時間

柔軟な設定とコンパクトなテスト設定,例えば2つのコンバーター段階 R&S®ZNAxx-B33) 4ポートのR&S®ZNAモデルのための2番目の内部LOソース

2つの異なる周波数の同時測定 (例えばミキサーのRFとIF信号)

追加 RF ソース (R&S®ZNA-B8 mmWave 変換 LO 出力と組み合わせ)

速ミキサーとコンバーターの測定

周波数変換測定で非常に低い痕跡ノイズ

汎用 RF ソース 最大 26.5 GHz (例えば外部ミキサーにLO信号を提供するために) R&S®ZNA-B5 2つのポートを持つR&S®ZNAモデルR&S®ZNAの 2 つのポートを持つR&S®ZNAの 2 番目の内部 RF ソースと 2 番目の内部 LO ソース:

インターモジュレーション測定

組み込みLO (衛星) 変換器 (LNB),T/Rモジュールにおけるグループ遅延

ミキサーテスト (LOのR&S®ZNA-B8で) R&S®ZNA-B523) 4/8つの真の受信機 (マルチプレキシングなし)

信頼性の高い多チャンネル相とアンテナ測定 ベースユニットで標準提供 (直接受信機へのアクセスにはR&S®ZNAxx-B16が必要です) 直接IFへのアクセス,入力または出力として切り替えるI/Oポート2 GHz アナログ IF 帯域幅 (出力) と 1 GHz アナログ IF 帯域幅 (入力) により柔軟性と感受性が向上,例えばアンテナ試験システムで使用する場合

〜8つの相連受信機まで直接アクセスできます

◎コンパクトなmmWaveコンバーターセットアップをサポートする R&S®ZNA-B26 8つの内部パルス発生器と4つの内部パルス調節器

パルス信号の測定と柔軟なシステム統合のために

R&S®ZNA-B7は,R&S®ZNA-K7 R&S®ZNA-K7 R&S®ZNA-K7 R&S®ZNAxx-B4n4 と並行して捕捉できる波量の数を増加させる.R&S ZNA-B7 強化されたトリガーと制御機能 (追加のトリガー入力3つ)4つのトリガー出力,4つのパルス制御I/Oポート,トリガー準備,忙しい,RFインターロック制御) 5)

普遍的なシステム適応と簡単なシステム統合

低相騒音の高い参照周波数 R&S®ZNA-B91
