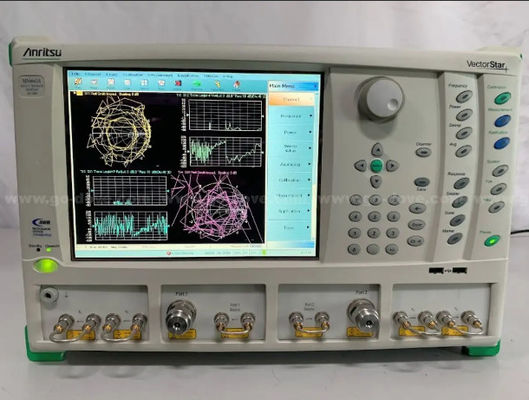

ベクタースター MS4640Aシリーズ マイクロ波ベクトルネットワーク解析機 MS4642A MS4644A MS4645A 10MHzから20GHz 40GHz 50GHz

アンリツ・MS4642Aの説明:

高性能,ブロードバンドネットワーク分析ソリューション

MS4640A VNA ベースの 110 GHz ブロードバンド同軸,帯状波導,マルチポートソリューションの仕様を提示する.詳細なパンフレットでは,VectorStarファミリーの特徴と利点について詳細に説明されています..

MS4640 シリーズ マイクロ波ベクトルネットワーク分析機 導入

この文書は,すべての関連オプションおよびアクセサリーを含む,下記に記載されているMS4640Aシリーズマイクロ波ベクトルネットワーク分析器 (VNA) の仕様を提示する.機器モデルと動作周波数

MS4642A 10 MHzから20 GHz

MS4644A 10 MHzから40 GHz

MS4645A 10 MHzから50 GHz

MS4647A 10 MHzから70 GHz

オプション

MS4640A-002 タイムドメイン

MS4640A-007 受信機オフセット

MS464xA-041 騒音数

MS464xA-051 直接アクセスループ

MS464xA-061 活気測定装置 2つの減量装置

MS464xA-062 活気測定装置4つの減量装置

MS4640A-070 70 kHz低周波拡張

MS4647A-080/081 ブロードバンド/ミリ波システム

MS464xA-082/083 110 GHzとミリ波拡張

Anritsu MS4640A ベクトルネットワーク解析機は デバイスを正確に信頼して 特徴付けようと努力している デバイスモデリングエンジニアに 新しいレベルのパフォーマンスを提供します最先端の設計から最後のdBを押し出すために精度を犠牲にせずに最大限の出力を 実現しようとしています

Anritsu MS4640A VNAは,70kHzから70GHzの単一の機器で最も幅広いカバーを提供します.低端の追加20年は 高端の保証70GHzのカバーよりも 印象的です70GHzで業界トップの100dBダイナミックレンジで,優れた原始性能と最も厳しい測定でも 最適な精度と安定性を提供します80dB以上の感度で 業界で最も速い20μs/ポイントで 合成されたスイープを達成できれば 結果は現在市場にある 最高の汎用VNAです長く続く.

オープン・ウィンドウアーキテクチャに構築された理想的なマイクロ波VNAプラットフォームになり 単チャンネルモードで100,001ポイントなどの無限の可能性を持つ汎用的な接続性そして直感的なインターフェースです

• 単一の同軸試験ポートから最大周波数範囲で,単一の計器で70kHzから70GHz,ブロードバンド構成では70kHzから110GHzをカバーする
• 最速のスウィート合成測定速度 < 20 μsec 1点
• 優れたダイナミックレンジ - 140dBまで
• 高可用電源 - +13dBmまで
• 最良のテストポート特性性能 - ダイレクト性,ソースマッチ,ロードマッチで最大50dB
• 最適な自動校正システムで最高精度
  • VNA校正の簡単な1ボタンの方法のためにPrecision AutoCalを使用
  • 伝統的なSOLT校正よりも優れた精度
  • 次の生産走行のためにVNAを設定する時間を減らす
• 最大の柔軟性のために100,000ポイントを使用した最高データ解像度
• 最適デバイスモデリングデータ
  • 70 kHz から始まる校正可能な値を使用して,直流まで正確なモデル装置
  • 2つのVNAの連結の必要性を排除する
• 最適時間域分析
  • 100,000点と700kHzの周波数ステップサイズは,最も正確で最高解像度,Low Passモードの測定を提供します
  • 最良の非アリアージング範囲で長いトランスミッションラインを測定する
• 高周波IC,PCB,モジュール設計に必要な設計ツールを標準として含む.
