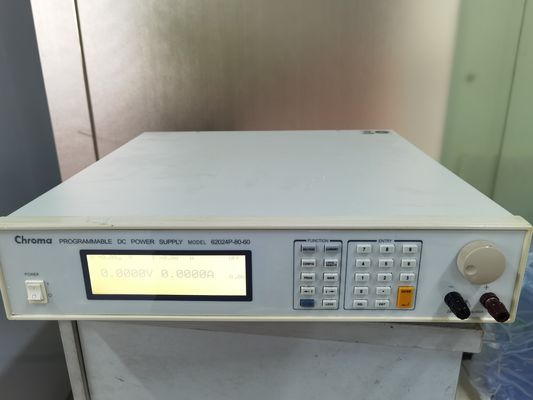

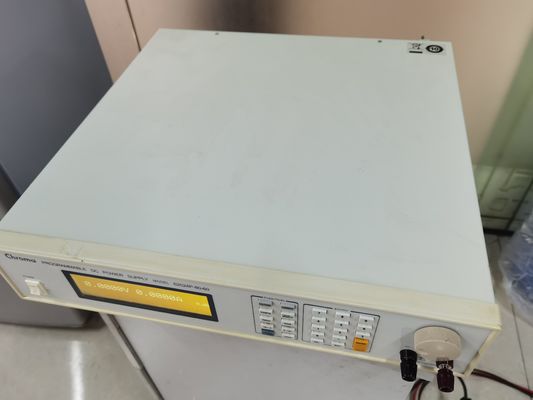

彩度62024P-80-60プログラム可能なDCの源80VDC/60A/2400Wはのための統合およびテストを食べた

Chroma社の新しい62000PシリーズプログラマブルDC電源は、ATE統合およびテストに多くのユニークな利点を提供します。これらの利点には、定電力動作エンベロープ、出力電流および電圧の精密な読み取り、出力トリガー信号、そしてスパイク、ドロップ、その他の電圧偏差に対するデバイスの動作をテストするための複雑なDC過渡波形を作成する能力が含まれます。DC-DCコンバータおよび類似製品の自動テスト用に設計された62000Pは、高精度プログラマブルDC電源の新しい基準を設定します。

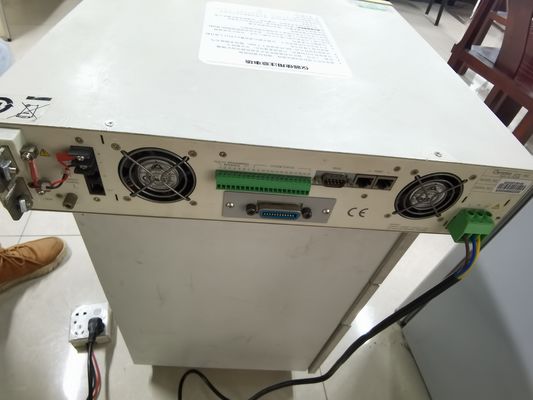

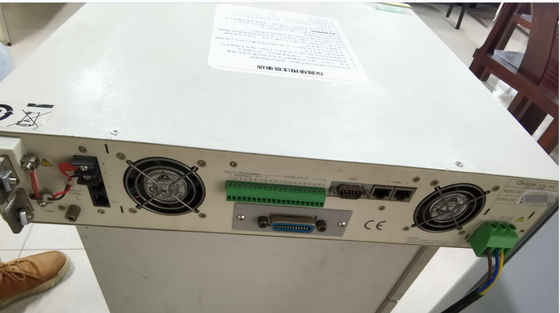

62000Pシリーズには、600Wから5000W、最大120A、最大600Vまでの12の異なるモデルが含まれています。定電力動作エンベロープにより、単一の機器で高電圧/低電流と低電圧/高電流の両方を提供できるため、一般的なATEアプリケーションで必要とされる電源の数を減らすことができます。62000Pシリーズには、正確な電圧および電流読み取りのための16ビット読み取り機能も含まれています。これにより、UUTの入力パラメータの正確な読み取りのために、システムで複雑なシャント/マルチプレクサを必要としなくなります。また、この機器には、8ビットTTL、DC-ON、フォルト出力信号、リモート禁止、およびシステムタイミング測定用の出力トリガー信号を提供するI/Oポートも含まれています。

62000Pシリーズ電源のもう1つのユニークな機能は、複雑なDC過渡波形を作成する能力です。この機能により、DC電圧ドロップアウト、スパイク、その他の電圧変動に対してデバイスをテストできるため、航空機デバイスのテスト、インバータのテスト、および電圧中断が発生するその他のデバイスに最適です。アプリケーションには、DC/DCコンバータおよびインバータの電圧ドロップテスト、エンジン始動シミュレーション、バッテリー自動充電、電子製品のライフサイクルテストなどが含まれます。

差別化要因

• 定電力エンベロープにより、当社の電源の1つで通常、他社ブランドの2〜3台を置き換えることができます
• 航空機、艦船、自動車などの業界標準に準拠したテストのための過渡波形を生成する能力
• 高精度読み取りにより、外部シャントやDMMを使用せずにDCソースから直接効率測定が可能
• 出力トリガー信号により、スコープやその他のデバイスをタイミング測定用にトリガーできます
• 利用可能なソフトパネル

定電力による広い動作領域

62000PプログラマブルDC電源は、広い動作領域を提供します。たとえば、62012P-80-60の出力仕様は1200W/80V/60Aであり、右の図に示すようにさまざまな組み合わせで柔軟に動作できます。従来の電源は、すべての出力電圧で同じ定格電流を提供しますが、62000P DC電源は、低出力電圧でより大きな電流を提供します。これは、低電圧/高電流と高電圧/低電流の両方のUUTを単一の電源でテストできることを意味し、複数の電源の必要性を回避します。

マスター/スレーブ並列および直列制御

高電力が必要な場合、2つ以上の電源を並列または直列に接続するのが一般的です。62000PシリーズDC電源は、スマートなマスター/スレーブ制御モードを備えており、直列/並列操作を迅速かつ簡単に行えます。このモードでは、マスターが値をスケーリングしてスレーブユニットにデータをダウンロードするため、プログラミングは簡単で、電流共有は自動で行われます。

プログラミングシーケンスアプリケーション

62000PシリーズDC電源は、5msから15000sまでの時間設定、電圧/電流スルーレート制御、および自動テストアプリケーション用の8ビットTTL出力を備えた100のユーザープログラマブルシーケンスを可能にします。アプリケーションには、DC/DCコンバータおよびインバータの電圧ドロップアウトテスト、エンジン始動シミュレーション、バッテリー自動充電、製品ライフサイクルテスト、航空機アビオニクステストが含まれます。
