Ando AQ6317Bの光シグナルの検光子50GHzはLCD表示のデータ解析を着色する

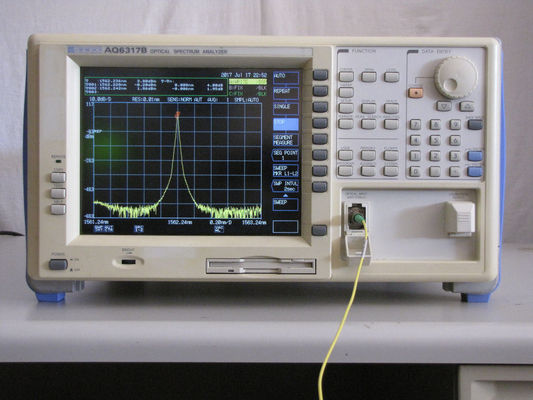

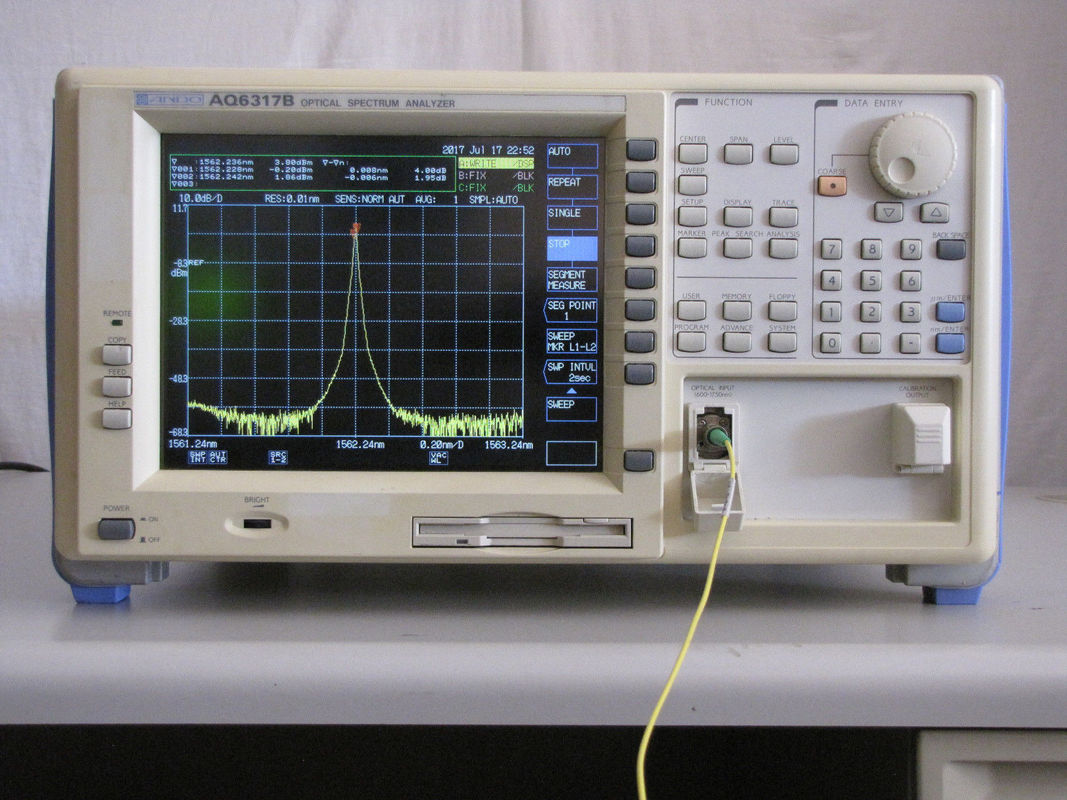

Ando AQ6317Bの光学スペクトル検光子50GHz

Ando AQ6317Bの記述

AQ6317Bは光学装置の損失の波長の特徴の光源の評価、測定、およびWDM （波長分割多重方式）システムの波形解析を含む広い応用範囲のための高度の光学スペクトル検光子、である。

特にCバンドおよびL-bandで、単位は高い波長の正確さおよび波長の直線性を達成し、WDMのための光学装置を評価できる。分析機能は簡単に操作および拡張性をさせる。

AQ6317Bは光学スペクトル検光子のためのAndoの最も最近の技術を含んでいる。次世代のための参照装置。

前のモデルと比べて、AQ6317Bの波長の正確さは±20 pmに改善され、それはL-bandのために同様にとして指定される。WDMの分析機能およびノッチの幅の分析機能は改善され、多重チャンネルNFの分析機能および光フィルタの分析機能は新たに追加されている。広がりのような他の改善と、使用することは大いに容易にスピードをあげるためになった。

特徴:

• 50のGHz WDM信号のための広いダイナミック レンジ:ダイナミック レンジはピーク±0.4 nmに70 dB、およびピーク±0.2 nmに60 dBである。
• 高解像の測定は50のGHzの間隔WDMシステムが付いている広いダイナミック レンジを達成する。
• 高い波長の正確さ:1520に1580 nmに±0.02 nmの波長の正確さ、および1580に1620 nmに、それを特に有用にさせていて±0.01 nmの波長の直線性がWDM装置の高精度の損失の波長の特徴そして他の評価に±0.04 nmを提供する。
• 波長のスケールは空気と真空の両方を示す。
• 高い波長の決断:0.015 nmの波長の決断を達成する。
• 多目的な分析機能:WDMおよび他の光学装置（LD、LED、FBG、等）のための分析機能
• 同期広がり:AQ4321波長可変レーザーの源と共に、大いにより高く波長の決断/広いダイナミック レンジを高速同期広がりによって達成することができる
• 高い感受性:高い感受性は-90 dBmにで1200から1650 nmまでカバーするライトの測定を可能にする。
• 低い分極の依存:光学アンプの利益のような測定は分極の依存が±0.05 dBとして低く抑制されるので正確に進むことができる。
• 高レベル正確さ:±0.3 dBの内で正確。
• 高い発電の測定:最高。+20 dBm （100 MW）
• 光学アンプからの強力な出力は光学減衰器なしで直接測定することができる。
• 9.4インチ色LCD
• 脈打ったライトは測定することができる
• 3つの個々の跡の記憶

指定:

• 適当な繊維:SMF、GI （50/125のµm）
• 測定の波長範囲:600への1750 nm）
• 波長の正確さ:±0.02 nm （1520へのbuild-in参照の光源の口径測定の後の1580 nm、）;±0.04 nm （1580へのbuild-in参照の光源の口径測定の後の1620 nm、）;±0.5 nm （600への1750 nm）
• 波長の直線性:±0.01 nm （1520への1580 nm）;±0.02 nm （1580への1620 nm）
• 波長の反復性:±0.005 nm （1分）
• 波長の決断:最高。決断:0.015 nmまたはよりよく（1520への1620 nmの決断の設定:0.01 nm）
• 決断の設定:0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0 nm
• 決断の正確さ:± 5%:（1300への1650 nmの決断:0.05 nmまたはもっと、決断の訂正:）
• 測定の水平な範囲:-90 +20 dBm （1200への1650 nmの感受性に:HIGH3）;-80 +20 dBm （1000への1200 nmの感受性に:HIGH3）;-60 +20 dBm （600への1000 nmの感受性に:HIGH3）
• レベル確度2、3） ±0.3 dB （1310/1550 nmの入力:-30 dBm、感受性:HIGH1-3）
• 水平な直線性:±0.05 dB （入力:+10から-50 dBm、感受性:HIGH1-3）
• 水平な平坦:±0.1 dB （1520への1580 nm）、±0.2 dB （1580への1620 nm）
• 分極の依存:±0.05 dB （1550/1600 nm）、±0.05 dBのタイプ。（1310 nm）
• ダイナミック レンジ:60 dB （1523 nm、ピーク±0.2 nmの決断:0.01 nm）;70 dB （1523 nm、ピーク±0.4 nmの決断:0.01 nm）;45 dB （1523 nm、ピーク±0.2 nmの決断:0.1 nm）
• 広がりの時間:およそ500氏（スパン:100 nmまたはより少しの感受性:標準、把握、avg。:1の501のサンプル、決断の訂正:）;およそ0.5分（スパン:100 nmまたはより少しの感受性:HIGH2のavg:1つ、501のサンプル、信号無し）

機能:

• 自動測定:プログラム機能（20のプログラム、200のステップ）、長期測定機能
• 測定条件の配置:スパンの設定:0への1200 nm
• 測定の感受性の設定:中間正常なHOLD/AUTO HIGH1/2/3
• 設定の平均の数:1から1000回
• サンプル番号の設定:11から20001の自動車
• 測定条件の自動配置機能
• 広がり間マーカー機能
• 0 nmの広がり機能
• 脈拍ライト測定機能
• 空気/真空の波長の測定機能
• TLSは測定機能を合わせた

跡の表示:

• 水平なスケールの設定:線形0.1から10 dB/div
• 3つの独立した跡の同時表示
• 最高の。/Min.の把握表示
• 表示を平均するロール
• 計算間跡の表示
• 正常化された表示
• カーブフィットの表示
• 3D表示
• 割れた表示
• 出力密度の表示、表示%の、dB/kmの表示
• 横の軸線のスケールの頻度表示

データ解析:

• WDMの波形解析（波長/Level/SNRのリストの表示）、光ファイバーのアンプの分析（GAIN/NF、単一/多チャネル）、PMDの分析、光フィルタの分析、DFB-LDの分析、FP-LDの分析、LEDの分析、SMSRの分析、ピーク調査、最下の調査、分光幅の調査、ノッチの幅の調査
• デルタのマーカー（最高。200）、ライン マーカー（分析の範囲の指定）
• 長期測定の結果のグラフ表示

他:

• 自己波長の口径測定機能（作り付けの参照の光源を使用して）
• 波長/水平な補償機能、ラベル機能、助け機能

記憶:

• Build-in FDD:3.5インチ2HD
• 内部メモリ:32の跡、20のプログラム
• ファイル形式:跡ファイル、プログラム ファイル、測定条件ファイル、テキスト・ファイル（跡、分析データ、等）は、グラフィック・ファイル（BMP、TIFF）
• データ出力:プリンター作り付けの高速プリンター

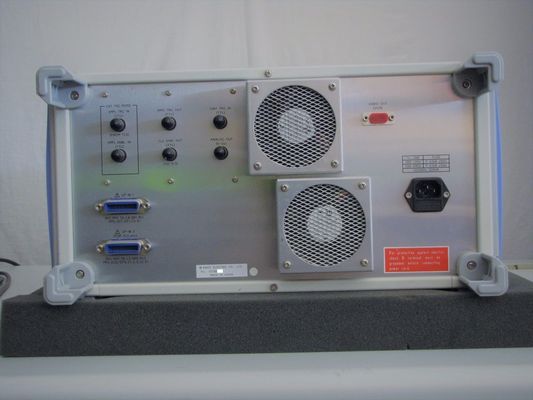

インターフェイス:

• リモート・コントロール:GP-IB （2つの港）;TLSの制御インタフェース（TTL）
• 広がりの制動機入力（TTL）
• サンプルは可能にする入力（TTL）を
• サンプル制動機入力（TTL）
• アナログ出力（0への5 V）
• ビデオ出力（VGA）

• 表示:9.4インチ色LCD （決断:640 x 480の点）
• 光コネクタ:FC （標準）
• 電力要求事項:AC 100から120/200から240のV、50/60のHz

環境条件:

• 実用温度:5から40 ºC
• 保管温度:-10から+50 ºC
• 湿気:80% RHまたはより少なく（凝縮無し）
• 次元および固まり:およそ425 （w） X 222 （h） X 450の（d） mm

適用:

光学多重交換装置の評価

AQ4321波長可変レーザーの源と共に、AQ6317Bは高速同期広がり機能の高い波長の決断/広いダイナミック レンジを達成でき結果の挿入損失は光学MUX/DEMUXの評価変数として、中央波長および直線性を渡した。

光ファイバーのアンプ（EDFA）の評価

ASEの補入方法が利益およびNFの光ファイバーのアンプの評価のための主変数を測定するのに使用されている。

AQ8423Zの光学アンプの検光子と共に、システムは正確にWDMの光ファイバーのアンプの評価のために最適である脈拍方法の利益そしてNFを測定できる。
